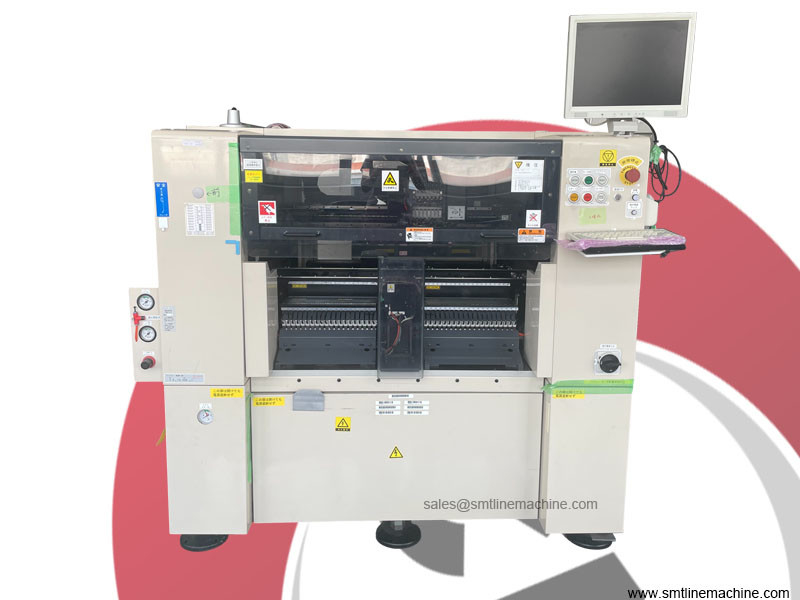

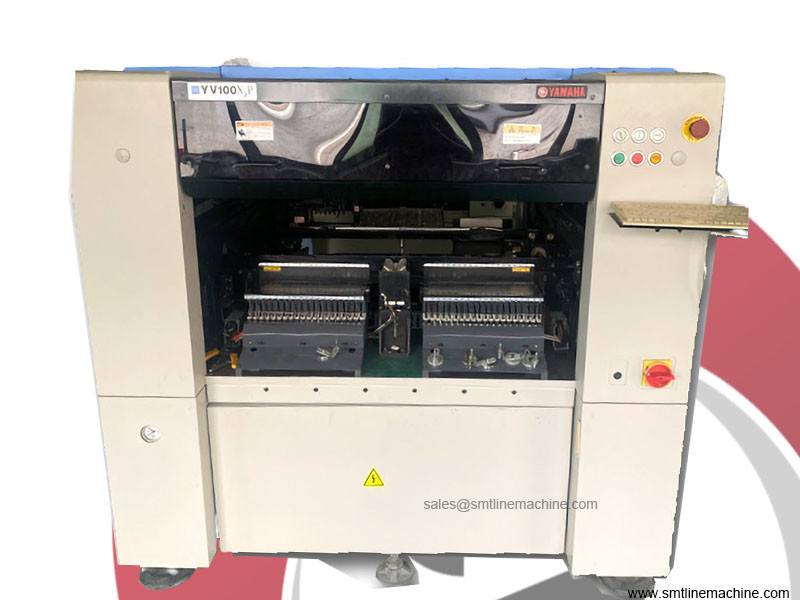

Yamaha Yv100x Xg Xgp pick and place machine met 90 voeders voor pcb assemblage

YAMAHA YV100X XG 90 Feeders Pick And Place Machine voor PCB assemblage

Het gebruikte de nieuw ontworpen hoofdstructuur van Yamaha, en alle besturing van het mondstuk naar boven en naar beneden wordt bestuurd door elektromotoren.de precisie van de montage van de machine is aanzienlijk verbeterd. De YG100XG oppervlakte montage machine heeft de kenmerken van high-speed chip montage, hoge precisie, en high-speed modulaire montage machine. Het heeft een hoge stijfheid dual drive structuur,hoogwaardig servosysteem, digitale multi-vision camera met hoge resolutie en meerdere precisiecorrectiesystemen

Ondersteuning 1.2M LED-PCB-systeem

Beschrijving

I. bouw van een Yamaha middelsnelheidspatchmechanisme (Japan)
2. YV100X jaar van productie 1999-2004; Het algemene jaar van YV100XE is: 2004-2006 (nu is het niet meer in productie; alleen gebruikte apparatuur is op de markt
Drie, dit model is van de medium-speed multifunctionele plaatsmachine, van toepassing 0402.0603.0805.1206.3528 weer groot sommige van de patches van SMT componenten en IC. QFP. SOT. SOP. SOJ. PLCC. BGA. Verbonden componenten van het andere geslacht, enz.
De theoretische snelheid van dit model is 0,20 seconden per punt en 18000 punten per uur.
Gepaste technologie
5Maximaal PCBS: max 457x407mm Minimaal PCBS: min 50x50mm
6Momenteel kan het, volgens verschillende klantvereisten, worden gewijzigd om 1,2 meter lange LED en andere boards te plakken.
7De substraatdikte kan worden gelijmd met een PCB van 0,4-3,0 mm
8De transmissierichting van het basisbord is over het algemeen van rechts naar links, en de inkomende richting kan naar behoefte worden gewijzigd.
9Over het algemeen kunnen 90 soorten componenten worden geplaatst, met inbegrip van een 8 mm voeder.
10- met uitzondering van de voedingsmiddelen die kunnen worden bevestigd op een schijf, buisvormig, in bulk
Er zijn 90 soorten van 1000-domein netwerk, die verwijzen naar 8mm feeder.
10- met uitzondering van de voedingsmiddelen die kunnen worden bevestigd op een schijf, buisvormig, in bulk
11. De externe afmetingen van de machine zijn L1650xW1450x1450mm
12. Drie fase AC200V kan worden aangesloten op de stroomvoorziening; AC380V; (slechts 0,6 vierkante in)
Xiii. &n dongshun technologie 0,55MPA
15Gewicht: 1580 kg.
