YAMAHA YV YS Series Vibration Fit Drie Buis Vijf Buis Vibration Fit SMT Reserveonderdelen

YAMAHA Vibration Vibration Fit YV YS Series Vibration Fit Driebuis Vijfbuis Vibration Fit

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

Productbeschrijving

Productnaam:

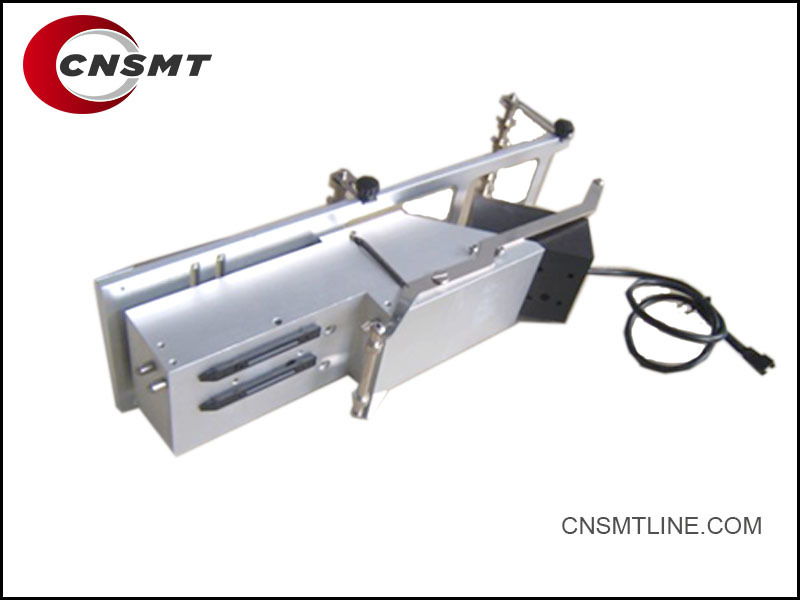

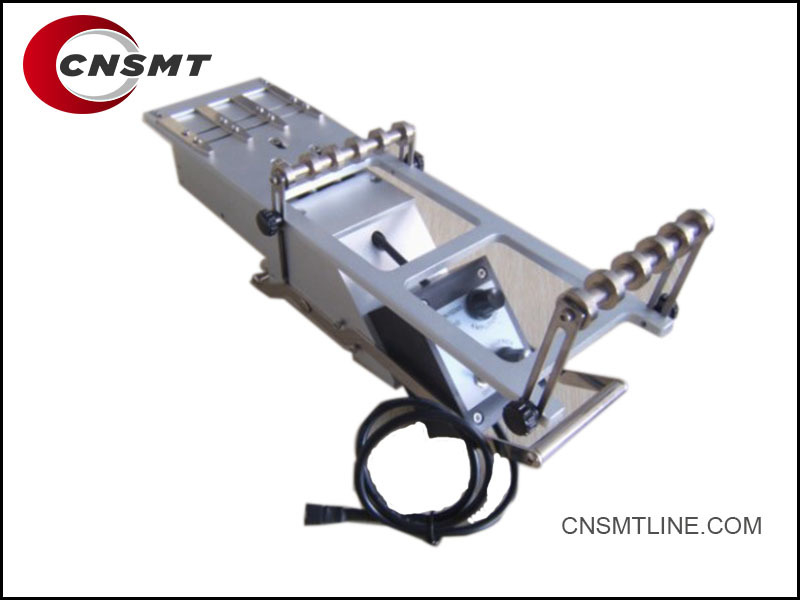

YAMAHA Vibration Feeder (drie buis / vijf buis)

Toepasselijke modellen:

YAMAHA YV serie, YS serie SMT machines

---

Productoverzicht

De YAMAHA Vibration Feeder is een hulpvoerapparaat dat wordt gebruikt in productielijnen met oppervlakte-montage technologie (SMT). Het is ontworpen voor het leveren van niet-tape verpakte componenten zoals bulkcomponenten,ongelijke componenten, of onderdelen in buizen.

---

Kenmerken

Configuratie voor meerdere buizen:

Verkrijgbaar in drie-buis (3-buis) of vijf-buis (5-buis) ontwerpen.
Het is mogelijk meerdere componenten tegelijkertijd te voeden.

Precieze trillingsregeling:

Verstelbare trillingssterkte en frequentie.
Zorgt voor een soepele en stabiele levering van componenten.

Hoge compatibiliteit:

Volledig compatibel met YAMAHA YV-serie (YV100X, YV100XTG, enz.) en YS-serie (YS12, YS24, YS88, enz.)

Flexibel voeden van de componenten:

Geschikt voor buisvormige onderdelen, vreemde onderdelen, connectoren en bulkmaterialen.

Plug-and-play:

Eenvoudige installatie; kan snel worden aangesloten op de voedingsslot van de machine.

---

Technische specificaties

Parameter Beschrijving
Het is een prachtige ervaring.
Tipe voedingsapparaat. Vibratiebuisvoeder.
Configuratie. Drie-buis / Vijf-buis opties.
Power Supply. DC 24V (van SMT machine).
Samenwerkende modellen Yamaha YV serie, YS serie
Vibratiecontrole. Verstelbare amplitude en frequentie.
Materiaal. Stalen frame met antistatische coating.
Componenttypen. Buiscomponenten, onevenvormige componenten.

---

Voordelen

Efficiënt voeden van onderdelen die niet geschikt zijn voor bandrolletjes.
Vermindert de handmatige plaatsing van vreemde componenten.
Hoge duurzaamheid en stabiele trillingen voor langdurige productie.
Eenvoudig onderhoud en snelle installatie.

---

Gemeenschappelijke onderdelennummers

Model Beschrijving
Het is een prachtige ervaring.
Yamaha 3-Tube. Trillingsvoeder voor 3 buizen.
Yamaha 5-Tube Vibration Feeder voor 5 buizen.
Aanvullende P/N. Soms ook wel "YV Tube Feeder", "YS Tube Feeder" of "Yamaha Vibration Tube Feeder" genoemd.

---

Toepassingsscenario's

SMT-productie in kleine partijen
Lines voor het maken van prototypes
Behandelingen van vreemde onderdelen
Niet-standaardverpakkingen (bv. connectoren, pinnen, LED's in buizen)

Hoofdstuknummers Vibratievoeder

Tipe voedingssysteem Deelnummer Beschrijving
Het is een prachtige ervaring.
Een 3-buis voedingsapparaat. Een 3-buis voedingsapparaat.
Een 5-buisvoeder. Een 5-buisvoeder. Een 5-buisvoeder.

---

Gerelateerde onderdelen en toebehoren

Item Deel Nummer Beschrijving
Het is een prachtige ervaring.
Vibratie Controller. KHJ-MC21C-00 Controleert de vibratie amplitude en frequentie.
Een voedingskabel. Een voedingskabel voor een trillingsvoeder.
Klem voor trillingsvoeder. KHJ-MC500-000 Klem voor trillingsvoeder.
Vibratie motor assemblage KHJ-MC310-000 Vibratie motor voor Yamaha trillingsvoerder
Een buishouder. KHJ-MC600-000 Een buishouder voor onderdelenbuizen.
Een signaalbesturingskabel KHJ-MC700-000 Een signaallijn die de voedingsbron verbindt met de machine.

---

Compatibele machine-modellen

YV-serie: YV100X, YV100XTG, YV88, YV112
YS serie: YS12, YS24, YS88, YS100, YS100F

---

Samenvatting van de nummers van belangrijke onderdelen

Deel nummer. Beschrijving.
Het is een prachtige ervaring.
∙ ∙ KHJ-MC200-000 ∙ 3-Tube Vibration Feeder
Een 5-buis vibratievoerder.
KJJ-MC21C-00 Vibratie Controller
KJJ-MC310-000 Vibratie motor assemblage
∙ KHJ-MC500-000 ∙ Beugel/montage kit ∙
KJJ-MC600-000 Tubehouder
KJJ-MC700-000 Signalkabel.

Gerelateerde toebehoren en reserveonderdelen

Toegevoegd materiaal/deel Deel nummer Beschrijving
Het is de eerste keer dat ik met je praat.
Vibratie Controller. KHJ-MC21C-00 Regelt de vibratie amplitude en frequentie.
Vibration Motor Unit -- KHJ-MC310-000 -- stuwt trillingen aan voor het voeden van componenten.
♪ Power Cable ♪ KHJ-MC300-000 ♪ Voedingskabel ♪
-- Signalkabel -- KHJ-MC700-000 -- Signalkabel van de machine naar de voeder.
Een bevestigingsbeugel. KHJ-MC500-000 Een bevestigingsbeugel voor het bevestigen van de voeder op het platform van de machine.
∙ ∙ Tube Holder ∙ 3 Tube ∙ KHJ-MC600-000-3T ∙ Behoudt onderdelenbuizen (voor 3-Tube model) ∙
Een buishouder voor 5 buisjes. Een KHJ-MC600-000-5T. Een buishouder voor 5 buisjes.
De buisstopper stopt onderdelen bij de uitgang van de buis (rubber of metaal).
Anti-static Pad. Generiek. Vermijdt statische schade aan gevoelige componenten.
Rubberen Voeten / Trillingsdemping Pad. Algemeen. Vermindert geluid en mechanische trillingen.
Vibration Spring Set. Interne component. Behoudt een evenwichtige trilling.
De controllerknop maakt deel uit van de KHJ-MC21C-00 controleert handmatig de trillingsintensiteit.

---

Afweerdeelen (verbruiksartikelen)

Vibratiespringen ️ Vermoeidheid in de loop van de tijd, vervanging nodig.
Vibratiemotorlagers ️ Als het geluid toeneemt of het rendement daalt.
Buishouders/klemmen
Rubber Pads/Shock Absorbers voor langdurige stabiele werking.

---

Algemene vervangingsscenario's

Motorfout → Vervang KHJ-MC310-000 (Motorassemblage).
Vibratie zwak of onstabiel → Controleer/vervang KHJ-MC21C-00 (controller) en veren.
Buishouder gebroken of versleten → Vervang door KHJ-MC600-000-3T of -5T.
Signaalproblemen → Vervang KHJ-MC700-000 (signaalkabel).

---

Verenigbaarheid

Geschikt voor alle YV-series (YV100X, YV88, YV112, YV100XTG).
Geschikt voor alle YS-series (YS12, YS24, YS88, YS100, YS100F).

---

Samenvatting BOM Voorbeeld

De hoofdvoeder. KHJ-MC200-000 (3-Tube) / KHJ-MC400-000 (5-Tube)
Het is een prachtige ervaring.
Controller. KHJ-MC21C-00
De motor. KHJ-MC310-000.
Een stroomkabel.
Signalkabel. KHJ-MC700000.
Koppelbeugel. KHJ-MC500-000
Een buishouder. Een buishouder.

---
