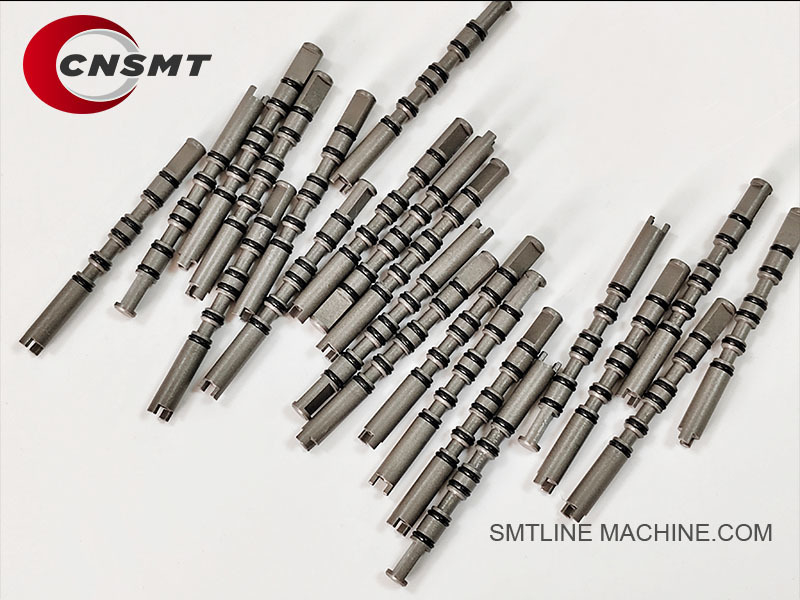

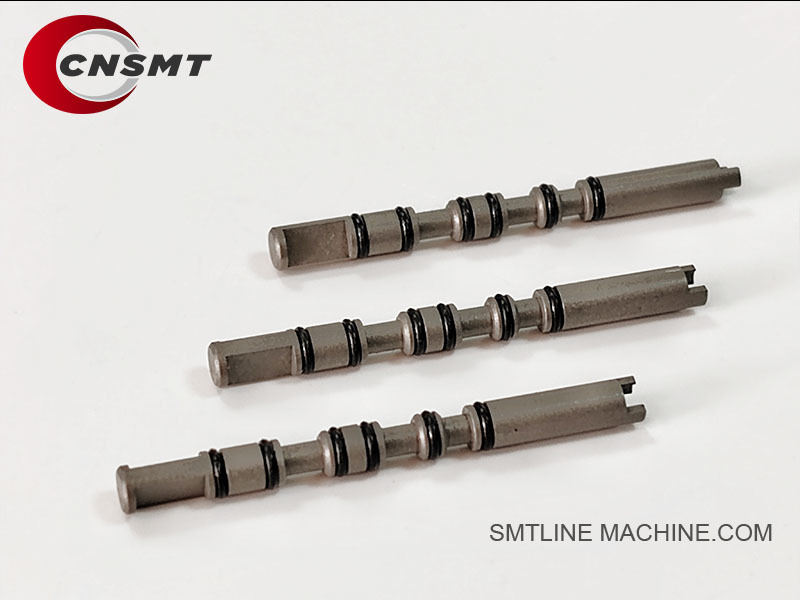

FUJI XS03764 V12 Werkkop Mechanische klep SPOOL SMT Onderdelen

FUJI XS03764 V12 werkhoofd mechanische klep SPOEL

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

Productbeschrijving

Productnaam: FUJI V12 Werkhoofd Mechanische Klep SPOEL
Onderdeelnummer: XS03764
Toepassing: FUJI NXT Serie V12 Werkhoofd

Functie en Doel

Kernfunctie:
De XS03764 SPOEL is de belangrijkste mechanische component in de pneumatische klep van het FUJI V12 werkhoofd. Het regelt het precieze schakelen tussen vacuüm (oppakken) en blazen (plaatsen) voor de nozzle.

Installatie Locatie:
Geïnstalleerd in het pneumatische klepblok van het V12-hoofd, regelt het luchtpaden door te schakelen tussen vacuüm- en luchtdruktoestanden.

Prestatiekenmerken:

Snelle schakelrespons
Uitstekende luchtdichtheid en slijtvastheid
Zorgt voor precieze vacuümcontrole voor nozzles, waardoor de plaatsingsnauwkeurigheid wordt verbeterd

Technische Specificaties (Referentie)

Toepasbare Machines

FUJI NXT Serie:

NXT V12 Hoofd
Compatibel met NXT III, NXT V serie machines die het V12 hoofd gebruiken

---

Belangrijkste Voordelen

OEM-kwaliteit precisieproductie
Hoge duurzaamheid en uitstekende afdichtingsprestaties
Snelle respons voor SMT-productie met hoge snelheid
Eenvoudig te installeren en te vervangen, waardoor de uitvaltijd wordt verminderd

Aanbevolen Gerelateerde Onderdelen

Leveringsinformatie

Voorraadstatus: Regelmatige voorraad, direct beschikbaar
Levertijd: 1–5 werkdagen (afhankelijk van de hoeveelheid)
Conditie: 100% nieuw origineel of hoogwaardige vervanging

Beschikbare Ondersteuning:

Technische datasheets en explosietekeningen
Volledige stuklijst voor het pneumatische systeem van het V12-hoofd
Offertes van leveranciers en wereldwijde verzendopties

---

Gerelateerde Accessoires voor XS03764 SPOEL (V12 Werkhoofd Mechanische Klep)

Ondersteunende Mechanische Componenten

Aanbevolen Reservekits

XS03764 (Spoel) + XS03765 (Klepbehuizing) + XS03766 (Afdichtingskit) + XS03767 (Veer) — Complete kleprevisiekit
XS03764 + XS00920 (Vacuümsensor) + 2AGKHA000402 (Hoofd PCB) — Voor volledige pneumatische en sensorvervanging

Toepasbare Machines

FUJI NXT V12 Werkhoofd
Compatibel met NXT II, III en V modellen die V12-hoofden gebruiken

Beschikbare Ondersteuning:

Volledige stuklijst (Bill of Materials) voor V12 klepassemblage
Montagetekeningen, diagrammen en onderhoudsgidsen
Wereldwijde voorraad sourcing en leveranciersoffertes

XS03764 SPOEL – Lijst met Gerelateerde Onderdeelnummers

Aanbevolen Kern Onderdelenkits

Toepasbare Machines

FUJI NXT V12 Werkhoofd
Compatibel met NXT II, NXT III, NXT V modellen die V12-hoofden gebruiken

---

---

FAQ Gids – FUJI XS03764 V12 Werkhoofd Mechanische Klep SPOEL

Algemene Informatie

V1: Waar wordt XS03764 Mechanische Klep SPOEL voor gebruikt?

A:
De XS03764 SPOEL is een kritische interne component van de mechanische klepassemblage in het FUJI NXT V12 werkhoofd. Het is verantwoordelijk voor het regelen van het schakelen van vacuüm en luchtdruk, waardoor een nauwkeurige pick-and-place nozzle-werking mogelijk wordt.

Functie & Werkingsprincipe

V2: Wat is de functie van de mechanische klepspoel?

A:

Regelt de pneumatische stroom in het V12-hoofd.
Schakelt tussen vacuüm (voor het oppakken van componenten) en positieve druk of luchtblazen (voor het vrijgeven van componenten of het reinigen van de nozzle).
Zorgt voor precieze en betrouwbare pneumatische prestaties van het hoofd.

Machine Compatibiliteit

V3: Met welke machines is XS03764 compatibel?

A:

FUJI NXT II
FUJI NXT III
FUJI NXT V serie (met V12 werkhoofd)

Installatie & Vervanging

V4: Wanneer moet de XS03764 spoel worden vervangen?

A:

Luchtlekkage tijdens oppakken of plaatsen.
Vacuüm houdt niet goed vast.
Positieve lucht werkt niet correct.
Nozzle misfires of vastzit.
Onderhoudscyclus geeft slijtage aan (meestal na 12–24 maanden, afhankelijk van het gebruik).

V5: Hoe de spoel te vervangen?

A:

1. Schakel de machine uit en druk deze af.
2. Open de pneumatische klepassemblage van het V12-hoofd.
3. Verwijder de klepbehuizing en krijg toegang tot de spoel.
4. Controleer de conditie van de spoel (XS03764), klepbehuizing (XS03765) en O-ringen (XS03766).
5. Installeer de nieuwe spoel, smeer met geschikt pneumatisch vet.
6. Monteer de klep opnieuw, controleer op luchtlekkage.

Veelvoorkomende Problemen & Probleemoplossing

V6: Wat zijn veelvoorkomende uitvalsymptomen?

A:

Vacuümverlies op specifieke nozzles.
Langzame luchtafgifte of vastzittende nozzlebewegingen.
Aanhoudend luchtblazen in ruststand.
Verhoogde oppakfouten of plaatsingsfouten.

V7: Wat veroorzaakt spoeluitval?

A:

Langdurige slijtage van het spoeloppervlak.
Vuil, fluxresten of olieverontreiniging in de klep.
Degradatie van de O-ring die tot lekkage leidt.
Onjuiste smering of gebrek aan onderhoud.

Onderhoudstips

V8: Hoe de mechanische klepspoel te onderhouden?

A:

Reinig de klepassemblage regelmatig (aanbevolen om de 3–6 maanden).
Vervang de spoel en afdichtingen preventief na 12–24 maanden of bij tekenen van slijtage.
Gebruik alleen goedgekeurd pneumatisch vet (FUJI aanbevolen typen).
Houd de persluchttoevoer droog en schoon met de juiste filters.

Gerelateerde Onderdelen

Aankoopadvies

XS03764 is een verbruiksartikel; FUJI raadt aan om het op voorraad te houden voor onderhoud.
Meestal samen vervangen met XS03765 (Klepbehuizing) en XS03766 (O-ring Kit).
Verkrijgbaar via officiële FUJI-distributeurs en SMT-reserveonderdelenleveranciers.

Conclusie

De XS03764 V12 Werkhoofd Mechanische Klep SPOEL is cruciaal voor stabiel vacuüm en luchtschakeling in het FUJI NXT V12-hoofd. Regelmatig onderhoud en tijdige vervanging voorkomen vacuümverlies, nozzlefouten en verbeteren de plaatsingsbetrouwbaarheid.
