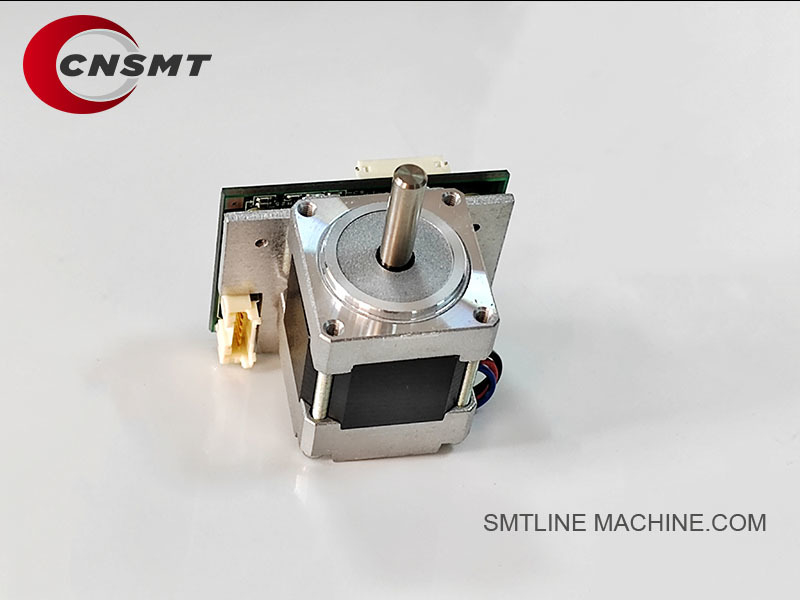

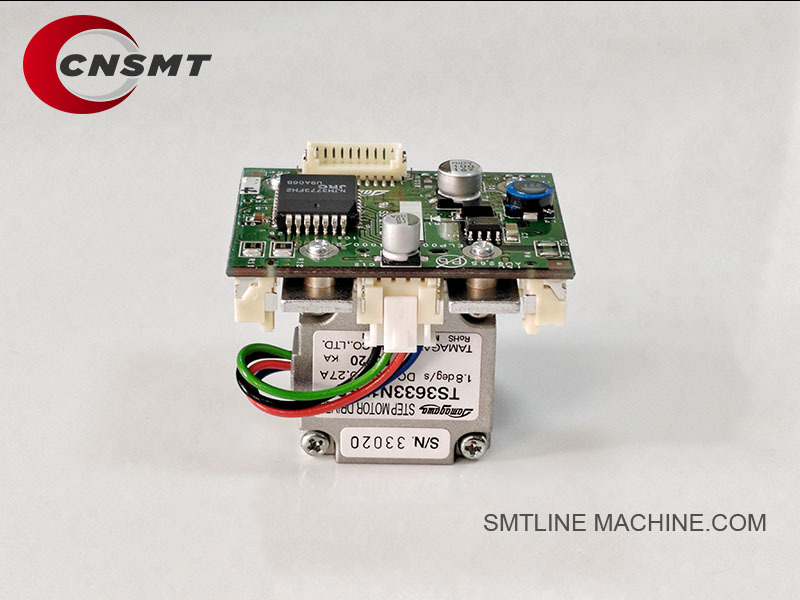

FUJI XM01171 V12 / H12HS Werkhoofd Stappenmotor – Productbeschrijving

Productoverzicht

De FUJI XM01171 stappenmotor is een zeer precieze motor die wordt gebruikt in de V12 en H12HS werkhoofden van FUJI NXT serie pick-and-place machines. Deze motor is verantwoordelijk voor het aansturen van kritieke bewegingsfuncties binnen het hoofd, zoals de Z-as (mondstukheffing) of de Theta-as (mondstukrotatie), waardoor een snelle en nauwkeurige componentplaatsing wordt gegarandeerd.

Belangrijkste kenmerken

Biedt precieze controle voor de Z-as (omhoog/omlaag) of de Theta-as (rotatie).
Hoge resolutie stapnauwkeurigheid voor precisie op micronniveau.
Snelle reactietijd geschikt voor snelle SMT-bewerkingen.
Hoge duurzaamheid, ontworpen voor continu gebruik in veeleisende omgevingen.
Volledig compatibel met FUJI NXT V12 en H12HS werkhoofden.

Machinecompatibiliteit

FUJI NXT II Serie
FUJI NXT III Serie
Werkhoofden: V12, H12HS

Technische specificaties (typisch)

Belangrijkste toepassingen

Stuurt de mondstukheffing (Z-as) aan voor een nauwkeurige componentopname en plaatsingshoogte.
Bestuurt de mondstukrotatie (Theta-as) voor componenthoekcorrectie.
Werkt synchroon met het H12HS moederbord (PN: 2AGKHB008800) voor precieze bewegingscontrole.
Ondersteunt snelle en stabiele bewerkingen die cruciaal zijn voor SMT-productie.

Gerelateerde onderdelen & accessoires

Onderhoudsaanbevelingen

Inspecteer regelmatig het motorgeluid op tekenen van slijtage of abnormale werking.
Controleer op losse koppelingen of verkeerde uitlijning van de as.
Zorg ervoor dat de motoromgeving vrij is van stof en fluxverontreiniging.
Vervang de motor als symptomen zoals trillingen, gemiste stappen of vastlopen optreden.
Typische levensduur: 3–5 jaar, afhankelijk van de intensiteit van het machinegebruik.

Samenvatting

De FUJI XM01171 stappenmotor is een essentieel bewegingscontrolecomponent voor de V12 en H12HS werkhoofden. Het zorgt voor snelle en nauwkeurige mondstukbewegingen, wat direct van invloed is op de plaatsingskwaliteit en de productie-efficiëntie. Goed onderhoud en tijdige vervanging zijn cruciaal voor optimale machineprestaties.

Gerelateerde accessoires voor FUJI XM01171 stappenmotor

Aanbevolen reserveonderdelen:

Motorkabelset: XS02050 (signaal) + XS02051 (voeding)
Encoderset: XS02410 (voor Z- of Theta-as feedback)
Klep onderhoudskit: XS03760 (assemblage) + XS03764 (spoel)
Koelkit: XH01431 (ventilator) + ventilatorfilter indien van toepassing

Opmerking:

De XM01171 stappenmotor werkt samen met het moederbord (2AGKHB008800) en is afhankelijk van signaal- en voedingskabels.
Voor volledige functionaliteit werkt het vaak samen met positie-encoders en pneumatische systemen zoals vacuümkleppen en druksensoren

Gerelateerde onderdeelnummers voor FUJI XM01171 stappenmotor

Samenvatting van gerelateerde PN's:

Deze onderdeelnummers zijn direct geassocieerd met de XM01171 stappenmotor, inclusief elektrische componenten (kabels, moederbord), mechanische verbindingen (assleeves, koppelingen), pneumatische systemen (kleppen, sensoren) en structurele componenten (behuizing, ventilatoren).

Opmerking:

De XM01171 stappenmotor werkt samen met het moederbord (2AGKHB008800) en is afhankelijk van signaal- en voedingskabels.
Voor volledige functionaliteit werkt het vaak samen met positie-encoders en pneumatische systemen zoals vacuümkleppen en druksensoren.

FAQ Gids – FUJI XM01171 V12 / H12HS Werkhoofd Stappenmotor

Algemene informatie

V1: Wat is de FUJI XM01171 stappenmotor?

A:
De XM01171 is een zeer precieze stappenmotor die wordt gebruikt in de V12 en H12HS werkhoofden van FUJI NXT pick-and-place machines. Het drijft de Z-as (mondstuk omhoog/omlaag) of Theta-as (mondstukrotatie) aan, afhankelijk van de installatie.

V2: Welke FUJI machines gebruiken deze motor?

A:

FUJI NXT II Serie
FUJI NXT III Serie
Werkhoofden: V12, H12HS

Functies & Kenmerken

V3: Wat is de functie van deze motor?

A:

Bestuurt Z-as beweging (mondstukheffing) of Theta-as rotatie.
Werkt met het moederbord (PN: 2AGKHB008800) om precieze plaatsingstaken uit te voeren.
Zorgt voor nauwkeurige beweging voor snelle SMT-productie.

V4: Is het dezelfde motor voor Z-as en Theta-as?

A:
Ja. De XM01171 stappenmotor wordt gebruikt voor zowel de Z-as (omhoog/omlaag) als de Theta-as (rotatie), maar de besturingsfunctie is afhankelijk van de geïnstalleerde positie en bedrading.

Installatie & Setup

V5: Hoe wordt de XM01171 geïnstalleerd?

A:

Direct gemonteerd in het werkhoofdframe.
Aangesloten via signaalkabel (XS02050) en voedingskabel (XS02051) op het moederbord.
Mechanisch gekoppeld aan de mondstukhefas (Z) of rotatieaandrijving (Theta) met behulp van de koppelingsassemblage (XS02100).

V6: Is kalibratie nodig na vervanging?

A:

Mechanische uitlijning is nodig om de juiste koppelingspositie te garanderen.
De machine voert automatische homing en kalibratie uit bij het opstarten.
Voor Theta, zorg voor een nulhoekreferentie; voor Z, controleer de heflimieten.

Probleemoplossing

V7: Wat zijn veelvoorkomende uitvalsymptomen?

A:

Mondstuk gaat niet omhoog of draait niet.
Motortrillingen of -geluid.
Verlies van stap (verkeerde uitlijning van pick/place).
Communicatiefout van de hoofdbesturing (als de motor kortsluiting maakt of vastloopt).
Z-as of Theta-as alarm op het machinepaneel.

V8: Wat veroorzaakt het uitvallen van de stappenmotor?

A:

Slijtage van de lagers in de loop der tijd.
Elektrische storingen (spoelschade, kabelproblemen).
Oververhitting door koelstoring (Ventilator XH01431 werkt niet).
Mechanische blokkade in de as of koppeling.

V9: Hoe kan ik het uitvallen van de motor diagnosticeren?

A:

Wissel de motorkabel om te testen of het kabelgerelateerd is.
Controleer het 2AGKHB008800 moederbord op uitgangssignaal.
Test de weerstand van de motorwikkelingen (mag niet open of kortgesloten zijn).
Draai de motoras fysiek—als deze stijf of vastzit, is de motor waarschijnlijk defect.

Onderhoudstips

V10: Hoe onderhoud ik de XM01171 motor?

A:

Houd het werkhoofd schoon van stof en flux.
Controleer of de koelventilator (XH01431) werkt.
Inspecteer de motorconnectoren (XS02050, XS02051) op slijtage.
Smeer mechanische verbindingen indien aanbevolen in de FUJI-handleiding.
Vervang de motor als de motor tekenen van geluid, hitte of gemiste stappen vertoont.

V11: Wat is het aanbevolen vervangingsinterval?

A:

Meestal om de 3–5 jaar, afhankelijk van het machinegebruik.
Vervang eerder als u 24/7 draait onder snelle productie.

Gerelateerde componenten

Besteltips

Bevestig altijd of de motor voor Z-as of Theta-as is in uw hoofdconfiguratie.
Bestel samen met kabels (XS02050, XS02051) als deze beschadigd of verouderd zijn.
Combineer met moederbord (2AGKHB008800) als beide oud zijn of fouten vertonen.

Samenvatting

De FUJI XM01171 stappenmotor is een cruciaal bewegingscomponent voor de V12 en H12HS werkhoofden. Het zorgt voor precieze mondstukbewegingen voor SMT-productie. Regelmatig onderhoud en tijdige vervanging zijn essentieel om uitvaltijd te voorkomen en een hoge plaatsingsnauwkeurigheid te behouden.
