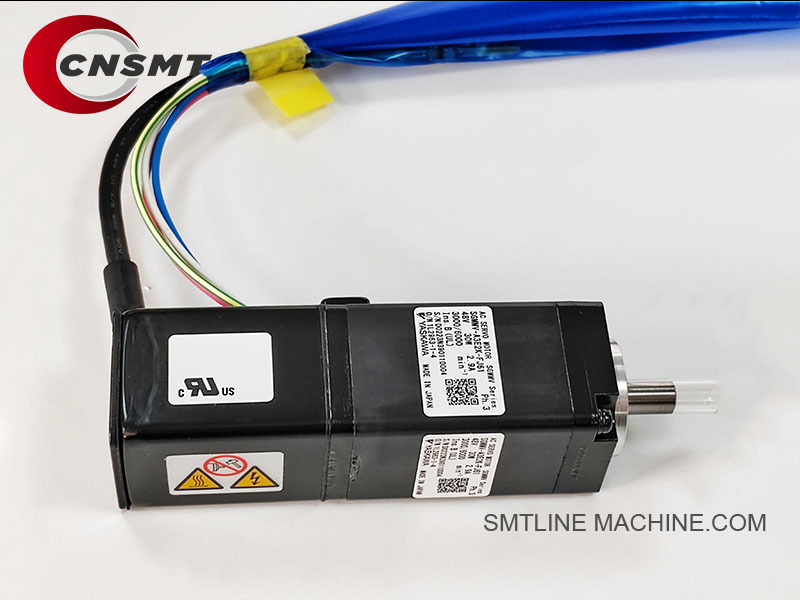

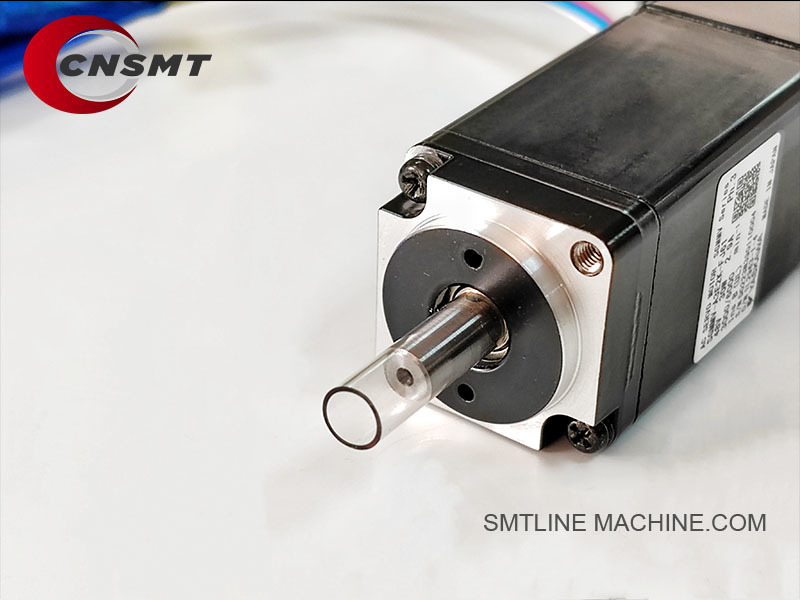

FUJIX M00804 2MGKHA093301 H12HS V12 Werkkop Motor SMT Onderdelen

FUJI XM00804 2MGKHA093301 H12HS V12 werkhoofdmotor

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

FUJI XM00804 / 2MGKHA093301 H12HS V12 Werkhoofdmotor – Productbeschrijving

Productoverzicht

De FUJI XM00804 (alternatieve PN: 2MGKHA093301) is een hoogwaardige precisie motor ontworpen voor de H12HS en V12 werkkoppen van de FUJI NXT II en NXT III SMT machines. Deze motor is een cruciaal aandrijfcomponent dat verantwoordelijk is voor het aandrijven van de kernbewegingssystemen binnen de werkhoofd, inclusief Z-as heffen (nozzle omhoog/omlaag) en/of Theta-as rotatie (nozzle hoek positionering), afhankelijk van de installatie.

Belangrijkste kenmerken

Hoge snelheid, hoog koppel precisie motor voor SMT pick-and-place koppen.
Ondersteunt Z-as beweging (nozzle heffen) of Theta rotatie (nozzle hoek correctie).
Ontworpen voor hoge duurzaamheid, stabiliteit en soepele beweging bij continu gebruik.
Geoptimaliseerd voor snelle reactietijden en minimale trillingen, waardoor de plaatsingsnauwkeurigheid wordt verbeterd.
Compatibel met zowel H12HS als V12 high-speed werkkoppen in FUJI NXT machines.

Machine Compatibiliteit

FUJI NXT II Serie
FUJI NXT III Serie
Werkkoppen: H12HS, V12

Technische specificaties (Typisch)

Belangrijkste toepassingen

Drijft het Z-as hefmechanisme aan voor nauwkeurige nozzle omhoog/omlaag beweging.
Drijft het Theta rotatiemechanisme aan voor precieze nozzle hoek controle.
Werkt met het hoofdcontrole moederbord (PN: 2AGKHB008800) voor gesynchroniseerde werking.
Zorgt voor hoge snelheid, hoge nauwkeurigheid plaatsing in SMT productielijnen.

Gerelateerde accessoires & componenten

Onderhoudsaanbevelingen

Inspecteer motorconnectoren (XS02050, XS02051) regelmatig op slijtage of schade.
Zorg ervoor dat de koelventilator (XH01431) schoon en functioneel is om oververhitting te voorkomen.
Luister naar ongebruikelijke geluiden die wijzen op lagerslijtage of interne mechanische problemen.
Controleer de uitlijning van de koppeling (XS02100) om mechanische belasting te voorkomen.
Voorgestelde vervangingscyclus: 3–5 jaar, afhankelijk van de gebruiksintensiteit.

Samenvatting

De FUJI XM00804 / 2MGKHA093301 Werkhoofdmotor is een essentiële actuator in de H12HS en V12 koppen, die precieze Z-as en Theta-as bewegingen levert. Het heeft direct invloed op de plaatsingsnauwkeurigheid en efficiëntie van FUJI NXT SMT machines. Regelmatig onderhoud zorgt voor stabiele, langdurige prestaties.

Gerelateerde accessoires voor FUJI XM00804 / 2MGKHA093301 Werkhoofdmotor

Aanbevolen reserveonderdelen:

Motorbedradingskit:
Bevat XS02050 (signaalkabel) + XS02051 (stroomkabel)

Encoder Kit (Optioneel indien uitgerust):
XS02410 (Theta/Z-as encoder)

Vacuümklep Kit:
XS03760 (klep) + XS03764 (spoel) + XS03765 (klephuis)

Koelkit:
XH01431 (koelventilator) + ventilatorfilters (indien van toepassing)

Belangrijke opmerking:

De XM00804 / 2MGKHA093301 motor functioneert nauw samen met het 2AGKHB008800 moederbord, motorbedrading, mechanische koppeling, pneumatische componenten en sensoren.
Voor optimale machine uptime, wordt aanbevolen om deze gerelateerde componenten samen te onderhouden.

Gerelateerde onderdeelnummers voor FUJI XM00804 / 2MGKHA093301 Werkhoofdmotor

Samenvatting van belangrijke onderdeelnummers:
Motor: XM00804 / 2MGKHA093301Controlebord: 2AGKHB008800Motorbedrading: XS02050 (signaal), XS02051 (stroom)Vacuümsysteem: XS03760 (klep), XS00920 (sensor), XS03764 (spoel)Koeling: XH01431 (ventilator)Mechanische koppeling: XS01300 (ashuls), XS02100 (koppeling)

FAQ Gids – FUJI XM00804 / 2MGKHA093301 H12HS V12 Werkhoofdmotor

Algemene informatie

V1: Wat is de FUJI XM00804 / 2MGKHA093301 motor?
A:
Het is een hoogprecisie werkhoofdmotor die wordt gebruikt in FUJI NXT H12HS en V12 koppen, die ofwel de Z-as (nozzle omhoog/omlaag) of de Theta-as (nozzle rotatie) aandrijft. Het is essentieel voor nauwkeurige componentplaatsing in SMT-productie.

V2: Welke machines gebruiken deze motor?
A:
FUJI NXT II serie ✔ FUJI NXT III serie ✔ Werkkoppen: H12HS en V12

Functies & Kenmerken

V3: Wat bestuurt deze motor?
A:
Z-as: Nozzle heffen omhoog/omlaag voor component oppakken en plaatsen. ✔ Theta-as: Nozzle rotatie voor het aanpassen van de componenthoek.

Het hangt af van waar de motor is geïnstalleerd in de werkhoofd.

V4: Is het dezelfde motor voor zowel Z als Theta?
A:
Ja, hetzelfde motormodel (XM00804 / 2MGKHA093301) wordt gebruikt voor zowel de Z-as als de Theta-as, maar de functie is afhankelijk van de positie en bedrading in de werkhoofd.

V5: Is deze motor een stepper of servo?
A:
Het gedraagt zich als een hoogprecisie hybride motor, vaak geconfigureerd als een stepper met encoder feedback, die werkt in een gesloten lus controlemodus beheerd door het hoofdmoederbord (PN: 2AGKHB008800).

Installatie & Kalibratie

V6: Hoe wordt de motor geïnstalleerd?
A:
Direct gemonteerd in de H12HS of V12 werkhoofd. Verbonden via:

Signaalkabel (XS02050)
Stroomkabel (XS02051) Mechanisch gekoppeld met behulp van de nozzle ashuls (XS01300) en koppelingsassemblage (XS02100).

V7: Is kalibratie nodig na vervanging?
A:
Ja:
Theta-as: Vereist hoek nulpunt uitlijning. Z-as: Vereist boven- en ondergrens kalibratie. De machine voert doorgaans automatische homing uit tijdens het opstarten, maar handmatige controles worden aanbevolen na vervanging.

Veelvoorkomende problemen & Probleemoplossing

V8: Veelvoorkomende symptomen van motorstoring?
A:
Geen nozzle heffen of rotatie. Abnormaal geluid (slijpen, klikken). Trillingen of schudden tijdens beweging. Theta of Z-as alarm op de machine. Verlies van stap, wat leidt tot verkeerde uitlijning. Oververhitting (controleer koelventilator XH01431).

V9: Wat veroorzaakt motorstoringen?
A:
Mechanische slijtage (lagerstoring, koppeling losraken). Elektrische storing (spoelschade, kabelfout). Oververhitting door defecte koelventilator (XH01431). Vacuümsysteem storing waardoor overmatige belasting op de motor komt.

V10: Hoe de motor diagnosticeren?
A:
Test continuïteit en weerstand van motorwikkelingen. Wissel signaal/stroomkabels (XS02050 / XS02051) om op kabelfouten te controleren. Controleer moederborduitgangen (2AGKHB008800). Draai de as handmatig—moet soepel zijn, niet stijf. Inspecteer koppeling (XS02100) op slippen of slijtage.

Onderhoudsaanbevelingen

V11: Hoe deze motor onderhouden?
A:
Houd de kop en interne componenten stofvrij. Controleer kabels en connectoren regelmatig op slijtage. Zorg ervoor dat de koelventilator (XH01431) schoon en operationeel is. Inspecteer mechanische koppelingen (XS02100) op juiste uitlijning. Vervang de motor bij tekenen van oververhitting, lawaai of verlies van precisie.

V12: Aanbevolen vervangingscyclus?
A:
Doorgaans om de 3–5 jaar, afhankelijk van de gebruiksintensiteit. Productie met een hoog volume 24/7 kan eerdere vervanging vereisen.

Gerelateerde componenten

Besteladvies
Bevestig of u de motor nodig heeft voor Z-as of Theta-as.
Controleer of kabels (XS02050, XS02051) ook vereist zijn
Overweeg om gerelateerde componenten zoals de koelventilator (XH01431) en koppeling (XS02100) te vervangen voor optimale prestaties.

Samenvatting

De FUJI XM00804 / 2MGKHA093301 Werkhoofdmotor is een cruciaal onderdeel voor het waarborgen van precieze beweging in V12 en H12HS werkkoppen. Het handhaven van de optimale prestaties is essentieel voor het bereiken van een hoge plaatsingsnauwkeurigheid en machine uptime in SMT-productie.
