FUJI NXT ND36A Nozzle Wisselstation UL06400 SMT Machine Onderdelen

FUJIUL06400 NXT ND36A uitwisselstation voor sproeiers

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

FUJI UL06400 NXT ND36A-uitwisselingsstation voor sproeiers

Overzicht

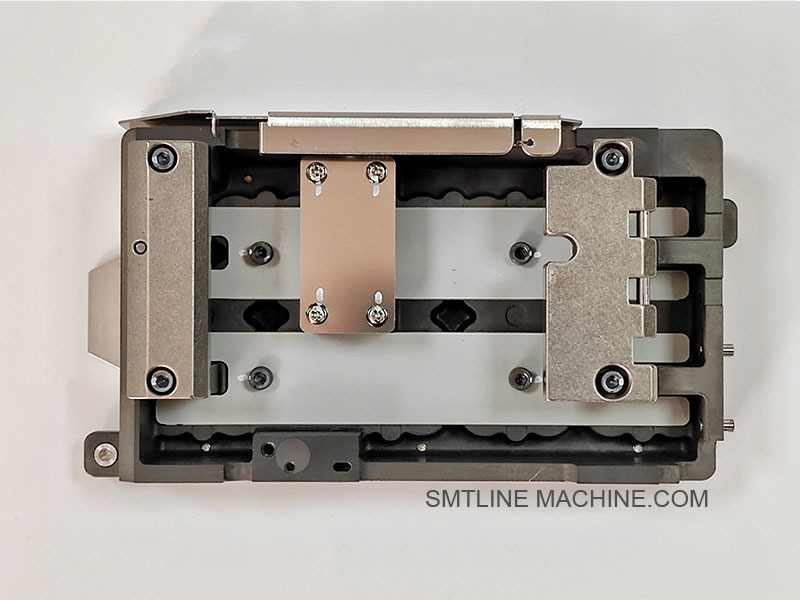

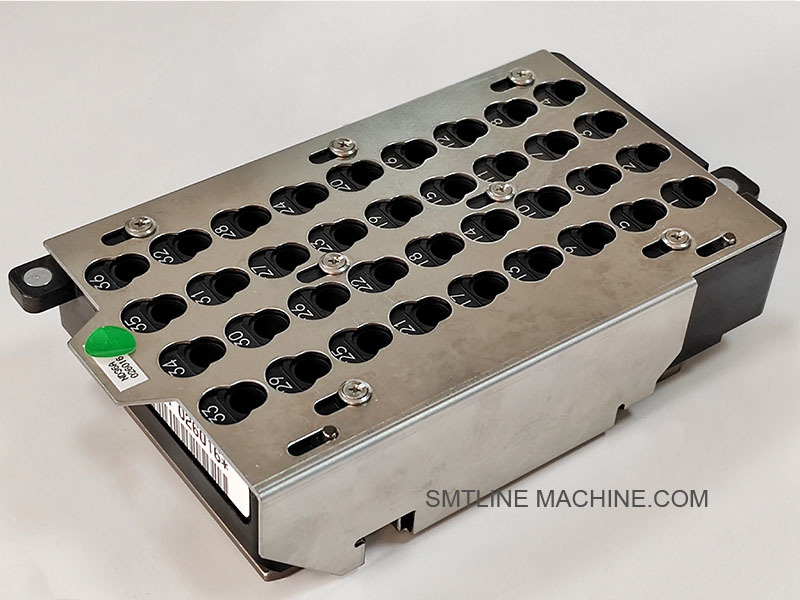

De FUJI UL06400 is een geavanceerd automatisch uitwisselstation voor sproeiers dat speciaal is ontworpen voor gebruik met FUJI NXT III pick-and-place machines die zijn uitgerust met de ND36A multifunctionele plaatskop.Het maakt naadloze, snelle wisselingen van de spuitstukken tijdens de productie, waarbij een breed scala aan onderdelengroottes wordt ondersteund en tegelijkertijd de nauwkeurigheid wordt gewaarborgd en de stilstand wordt verkort.

Belangrijkste kenmerken
ontworpen uitsluitend voor gebruik met de ND36A-hoofd met hoge prestaties
Ondersteunt automatische uitwisseling van sproeiers voor verschillende sproeiertypen
Uitgerust met plaatsgecodeerde schalen voor de precieze identificatie van het mondstuk
Duurzame en stabiele structuur, ideaal voor hoge frequentie, hoge snelheid
Ontwerp van snel wisselbare bakken voor snel onderhoud en configuratie
Helpt bij het maximaliseren van de flexibiliteit en efficiëntie van de productie in omgevingen met meerdere producten

Compatibele apparatuur
FUJI NXT III SMT-plaatsmachines
Alleen compatibel met ND36A-plaatskoppen
Niet compatibel met oudere koppen zoals H08, H12, V12 of H24

Onderverdeling van de componenten

Compatibele sproeiers (voorbeelden)

> ND36A sproeiers hebben een unieke vorm en identificatiemechanismen en moeten worden gebruikt met de UL06400-station.

Aanbevelingen voor onderhoud
Reinig de bakken wekelijks om een soepele inzet van het spuitstuk te garanderen Controleer en beveilig regelmatig de identificatiepen of detectiemechanismen.Controleer de uitlijning van de bak en de status van de herkenning van het systeem Vervang beschadigde bakken of uitlijningspins indien nodig

Samenvatting

Het FUJI UL06400 spuitstukverwisselingsstation is een voor NXT III machines met ND36A-koppen bestemde automatiseringsmodule die een nauwkeurige en betrouwbare automatische spuitstukwisseling mogelijk maakt.het verhoogt de bedrijfstijd, minimaliseert handmatige interventie en ondersteunt een zeer flexibele SMT-productielijn.

Verwante toebehoren FUJI UL06400 Nozzle Exchange Station (ND36A Head)

Gebruiksnota's:

Elk UL06400-station ondersteunt meerdere dienbladen, die ND36A-compatibel moeten zijn.
De sproeiers moeten echt ND36A-type zijn om een goede uitlijning en identificatie te garanderen.
Accessoires zoals tray-ID-penen, vergrendelende veren en uitlijningspenen zijn essentieel voor foutloze werking.

FUJI UL06400 ND36A-uitwisselstation voor sproeiers Relatieve onderdelennummers

Hoofdbestanddelen

Compatibele ND36A sproeiers (voorbeelden)

> ND36A sproeiers zijn mechanisch uniek en alleen compatibel met de UL06400-station en ND36A-koppen.

Notities

Alle onderdelen zijn originele FUJI onderdelen.
Aanpassingen van de bak zijn beschikbaar, afhankelijk van de gewenste combinatie van sproeiers.
Het gebruik van originele bakken en sproeiers zorgt voor langdurige compatibiliteit en nauwkeurige plaatsing.

Vragen en antwoorden Gids FUJI UL06400 NXT ND36A Sproeierswisselstation

Algemeen overzicht

V1: Waar wordt het FUJI UL06400 spuitstukverwisselstation voor gebruikt?

A:
De UL06400 is een speciaal ontworpen automatisch uitwisselstation voor FUJI NXT III-machines met een ND36A-plaatsingshoofd.handsfree-uitwisseling van verschillende spuitstuktypen tijdens SMT-productie, waardoor de doorvoer en flexibiliteit worden verbeterd.

V2: Met welke machines en koppen is het compatibel?

A:

Compatibele machine: FUJI NXT III serie
Compatibele kop: alleen ND36A
Niet compatibel met oudere koppen zoals H08, H12, H24 of V12.

Functionaliteit en werking

V3: Hoe werkt het UL06400-station?

A:
De ND36A-kop parkeert tijdens het gebruik boven het station, laat een gebruikte spuitstuk in een open slot vallen en haalt een nieuwe op op basis van de werkvereisten.De tray-slots zijn gecodeerd (via mechanische pinnen of sensoren) voor automatische herkenning van het type spuitstuk.

V4: Is het vervangingsproces van de spuitstuk volledig automatisch?

A:
Het NXT-systeem regelt de spuitstuk met behulp van ingebouwde software.

V5: Hoeveel sproeiers kan het bevatten?

A:
Elke bak (UL06401) kan meerdere ND36A sproeiers bevatten, afhankelijk van de configuratie.

V6: Kan het verschillende groottes en soorten sproeiers verwerken?

A:
Ja, de ND36A-kop ondersteunt een breed scala aan sproeiers, van 0201-chipsproeiers tot grote vreemde sproeiers, en het UL06400-station bevat alle compatibele ND36A-sproeiers.

Installatie en onderhoud

V7: Waar is de UL06400 geïnstalleerd?

A:
Het is gemonteerd in de FUJI NXT III machine, meestal in de buurt van de achter- of zijrail, afhankelijk van de modelopstelling.

Vraag 8: Is kalibratie vereist voor het station?

A:
Ja, na installatie of vervanging van het dienblad moet het systeem via de software van FUJI worden gekalibreerd om de plaats van de spuitstukken nauwkeurig uit te lijnen.

V9: Hoe vaak moet het systeem worden gereinigd of onderhouden?

A:

Wekelijks: schoonmaak van dieningen en stoelen voor sproeiers
Maandelijks: inspecteer ID-pinnen, geleidingsrails en vergrendelingsveren
Indien nodig: Vervang beschadigde onderdelen zoals bakdeksels of bevestigingsschroeven

Probleemoplossing

Gerelateerde onderdelen

Beste praktijken

Gebruik altijd originele ND36A sproeiers om de pasvorm en herkenbaarheid te garanderen.
Houd de bakken schoon en droog om fouten bij het inbrengen van het spuitstuk te voorkomen.
Controleer of de delenummers van de bakken (bijv. UL06401) overeenkomen met de configuratie van uw machine.
Vervang regelmatig beschadigde of versleten ID-pinnen en uitlijningsdelen.
Houd een reservebak klaar om de stilstand te minimaliseren tijdens de overstap.

Conclusies

Het FUJI UL06400 ND36A spuitstuk wisselstation is een belangrijk onderdeel voor geautomatiseerde, snelle SMT-lijnen met FUJI NXT III-machines.het helpt de werkdruk van de bediener te verminderen, ondersteunt een hoge productie van mengsels en behoudt een consistente nauwkeurigheid over de verschillende types sproeiers.
