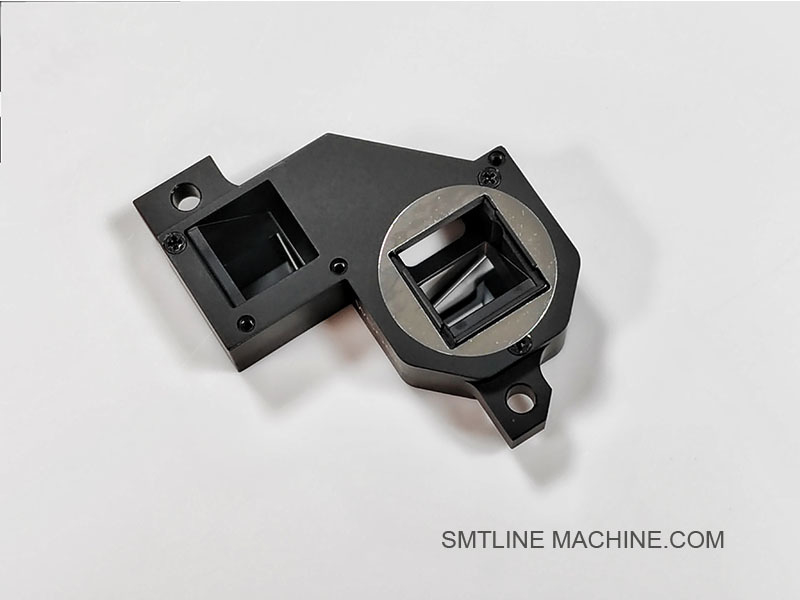

FUJI V12 Werkkop OFC Camera Prisma XB03216 SMT Onderdelen

Fuji XB03216 V12 Werkkop OFC Camera Prism

Ons bedrijf is al 11 jaar in werking en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

Fuji XB03216 V12 Werkkop OFC Camera Prism - Productbeschrijving

Overzicht

De Fuji XB03216 is een precisie-optisch prisma dat wordt gebruikt in het on-the-fly camera (OFC) -systeem van de V12 werkende kop op Fuji NXT pick-and-place machines. Het omleidt en richt het beeld van de spuitmondstukcomponent in de OFC-sensor terwijl het hoofd in beweging is, waardoor high-speed, inspectie in vlakke visie mogelijk is.

Belangrijke functies

Optica met hoge voorschriften: vervaardigd van optisch glas met lage dispersie (of synthetische kwarts) met anti -reflecterende coatings voor maximale duidelijkheid.
Ultra -laag vervorming: ≥ 98% Zichtbare -lichtoverdracht, behoud van beeld betrouwbaarheid voor nauwkeurige componentenherkenning.
Compacte vormfactor: ontworpen om te passen bij de strakke grenzen van de interne optische assemblage van de V12 -kop.
Duurzame constructie: rigide prismabehuizing en montageinterface voor stabiele uitlijning bij werking met hoge snelheid.
Plug -and -Play vervanging: gestandaardiseerde montageflot maakt veldwaps snel en herhaalbaar.

Typische specificaties

Toepassingen

Fuji NXT -serie v12 Werkhoofden
OFC (on -the -fly camera) systemen voor beeldvorming van realtime componenten
In combinatie met OFC -lenzen, camerasensoren en prisma -steunen om het gezichtspad van het hoofd te vormen

Gerelateerde componenten

Voordelen

Schakelt on -the -fly -imaging in, verkort de cyclustijd en vermijdt stop -and -capture vertragingen.
Onderhoudt consistente beeldkwaliteit bij hoge kopsnelheden voor betrouwbare visie -algoritmen.
Modulair ontwerp vereenvoudigt onderhoud en minimaliseert hoofdonderzoek.
Echt Fuji -deel zorgt voor perfecte pasvorm en langdurige betrouwbaarheid.

Gerelateerde accessoires - Fuji XB03216 OFC Camera Prism

Aantekeningen

Alle accessoires zijn echte Fuji -onderdelen die zijn ontworpen voor de V12 -werkkop.
Gebruik de PRISM -reinigingsset regelmatig om de beeldhelderheid te behouden en optische artefacten te vermijden.
Zorg ervoor dat de prisma -montagebeugel veilig wordt gestort om de uitlijning te handhaven onder werking met hoge snelheid.

Fuji XB03216 V12 Werkkop OFCCamera prismaen de belangrijkste accessoires:

FAQ Guide - Fuji XB03216 V12 Werkkop OFC Camera Prism

Algemene informatie

V1: Waar wordt de Fuji XB03216 voor gebruikt?

A: De XB03216 is een optisch prisma dat is geïnstalleerd in de V12 -werkende kop van Fuji NXT -machines. Het maakt deel uit van het OFC-systeem (on-the-fly camera) dat realtime beeldopname van componenten mogelijk maakt terwijl de kop in beweging is. Het leidt het beeld door van het mondstuk naar de camerasensor via een precisielichtpad.

V2: Welke machines en hoofden gebruiken dit prisma?

A:

Het wordt specifiek gebruikt in Fuji NXT v12 werkkoppen.
Niet compatibel met H04, H08, H12HS Heads, die verschillende vision -systemen gebruiken.

Functionaliteit en optische rol

V3: Hoe werkt het XB03216 -prisma in het OFC -systeem?

A: Het prisma leidt het beeld van de geplukte component uit het mondstuk naar een stationaire camerasensor. Dit maakt non-stop beeldvorming (on-the-fly) mogelijk, waardoor de snelheid en nauwkeurigheid worden verbeterd zonder de pick-and-place kop te pauzeren.

V4: Heeft dit invloed op de beeldkwaliteit of erkenning?

A: Ja - positief. Het prisma is een hoge-clarity, lage-verstorte component met AR (anti-reflectie) coating, die een hoge transmissie-efficiëntie en duidelijke beeldvorming voor nauwkeurige componentherkenning waarborgt.

Installatie en onderhoud

V5: Is het prisma veldveldvervangbaar?

A: Ja. Het kan worden vervangen als een op zichzelf staand onderdeel tijdens hoofdonderhoud. Het wordt meestal gemonteerd met een beugel (bijv. XM02350) en vereist geen opnieuw kalibratie indien correct geïnstalleerd.

V6: Wat zijn tekenen van een defect of vies prisma?

A:

Vervaagd of vervormde visie -afbeeldingen
Visiesysteem herkent componenten niet
Onregelmatige plaatsingsfouten teruggevoerd op beeldvormingsproblemen

V7: Hoe maak ik het prisma schoon?

A: Gebruik een optische reinigingsset (bijv. XM03010) met pluisvrije wattenstaafjes en lensveilige oplossing. Raak het oppervlak niet rechtstreeks aan met vingers of schurende materialen aan.

V8: Kan ik optische componenten van derden gebruiken?

A: Nee. De XB03216 is specifiek ontworpen voor het OFC -systeem van Fuji. Prisma's van derden mogen niet voldoen aan de uitlijning, coating of optische duidelijkheidsnormen, wat leidt tot verkeerde identificatie of systeemfouten.

Problemen oplossen

Gerelateerde onderdelen

Best practices

Behandel altijd prisma met handschoenen of pincet
Houd het hoofdomgeving schoon om optische besmetting te voorkomen
Gebruik alleen de originele onderdelen van Fuji voor vervangingen
Plan periodieke inspectie tijdens hoofdonderhoud
