FUJI XK04032 M3 II Dubbele spoorbesturingskaart SMT-machine Onderdelen

FUJIXK04032 M3 II Dubbele Baan Besturingskaart

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

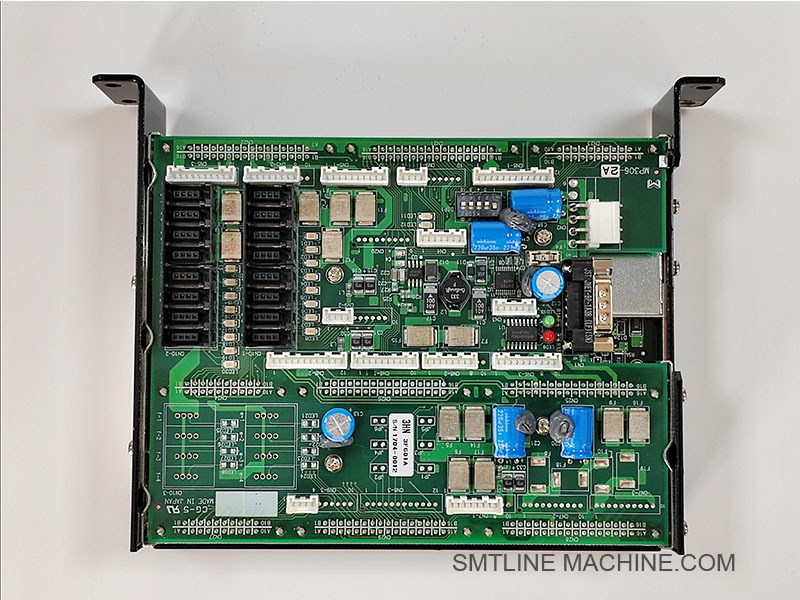

FUJI XK04032 M3 II Dubbele Baan Besturingskaart – Productbeschrijving

Overzicht

De FUJI XK04032 is een Dubbele Baan Besturingskaart die speciaal is ontworpen voor de FUJI NXT M3 II module. Het beheert de bewegingscontrole en synchronisatie van dubbele transportbanen die worden gebruikt voor gelijktijdig PCB-transport. Deze kaart maakt onafhankelijke of gesynchroniseerde werking van de linker- en rechterbanen mogelijk, wat zorgt voor snelle, efficiënte SMT-productie.

Belangrijkste Kenmerken

Bestuurt transportbandmotoren voor dubbele baanbeweging
Ondersteunt automatische railbreedte-aanpassing via motorbesturing
Interface met sensoren, eindschakelaars en foto-elektrische detectoren
Mogelijk maakt onafhankelijke of gesynchroniseerde werking van de dubbele baan
Communiceert met het hoofdcontrolesysteem via interne systeem-bus
Biedt real-time monitoring en diagnostische feedback voor railstatus

Toepassing

Ontworpen voor FUJI NXT M3 II modules uitgerust met dubbele rail (dubbele baan) transportsystemen
Ideaal voor parallelle PCB-verwerking of multi-task SMT-bewerkingen

Technische Specificaties (Typisch)

Productvoordelen

Maakt snelle, flexibele dubbele railbewerkingen mogelijk
Modulair ontwerp voor eenvoudige vervanging en onderhoud
Ondersteunt automatische railuitlijning en kalibratie
Verbetert de algehele doorvoer in high-mix SMT-omgevingen
Volledig compatibel met het besturingsecosysteem van FUJI

Gerelateerde Accessoires

Gerelateerde Accessoires – FUJI XK04032 Dubbele Baan Besturingskaart

Optionele Accessoires

FUJI XK04032 – Gerelateerde Onderdeelnummers

Deze onderdeelnummers worden vaak aangetroffen binnen het M3 II dubbele baan besturingssysteem en zijn compatibel met het XK04032 bord.

FAQ Gids – FUJI XK04032 M3 II Dubbele Baan Besturingskaart

Algemene Informatie

V1: Waar wordt de FUJI XK04032 voor gebruikt?

A: De XK04032 is een besturingskaart die wordt gebruikt in FUJI NXT M3 II modules om dubbele baan (dubbele rij) transportsystemen te beheren. Het maakt gesynchroniseerde of onafhankelijke besturing van de linker- en rechtertransportbanden mogelijk, waardoor een soepel PCB-transport en automatische railbreedte-aanpassingen worden gegarandeerd.

V2: Wat zijn dubbele banen in deze context?

A: Dubbele banen verwijzen naar het PCB-transportsysteem met twee rijstroken waarmee de machine twee PCB's tegelijkertijd of afwisselend kan verwerken, waardoor de doorvoer wordt verbeterd. Deze kaart maakt gecoördineerde besturing van beide banen mogelijk.

Functionaliteit

V3: Wat bestuurt de XK04032 kaart?

A:

Transportbandmotorbeweging (start/stop, richting)
Railbreedte-aanpassingsmotoren
Sensoren en eindschakelaars voor baanposities
Baansynchronisatielogica
Signaalcommunicatie met het hoofdcontrolesysteem

V4: Kunnen de linker- en rechterbanen onafhankelijk werken?

A: Ja. De XK04032 ondersteunt onafhankelijke en gesynchroniseerde werkingsmodi, afhankelijk van de configuratie en de productiemodus die in de software van de machine is geselecteerd.

Installatie & Onderhoud

V5: Is deze kaart hot-swappable?

A: Nee. Schakel het systeem altijd uit voordat u de besturingskaart vervangt of verwijdert om schade te voorkomen en de veiligheid te waarborgen.

V6: Waar wordt deze kaart geïnstalleerd?

A: Het wordt geïnstalleerd in de M3 II module besturingskast, meestal in een aangewezen PCB-sleuf in de buurt van de hoofdcontroller.

V7: Wat moet ik controleren voordat ik de kaart vervang?

A:

Bevestig dat de stroom is uitgeschakeld
Label en noteer kabelverbindingen
Controleer het onderdeelnummer en de firmwarecompatibiliteit
Controleer gerelateerde componenten (sensoren, motoren, kabelbomen) op fouten

Probleemoplossing

Gerelateerde Onderdelen

Beste Praktijken

Gebruik altijd originele FUJI-onderdelen
Reinig de baansensoren regelmatig
Herstel de baanafstand als PCB's verkeerd zijn uitgelijnd
Documenteer eventuele hardwarewijzigingen of firmware-updates
Neem de XK04032 op in periodieke systeemdiagnostiek
