Hoge precisie FUJI AA7SA00 Kalibratie Glas IC voor SMT Apparatuur

FUJIHBC Kalibratieglas IC AA7SA00

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering


Productintroductie

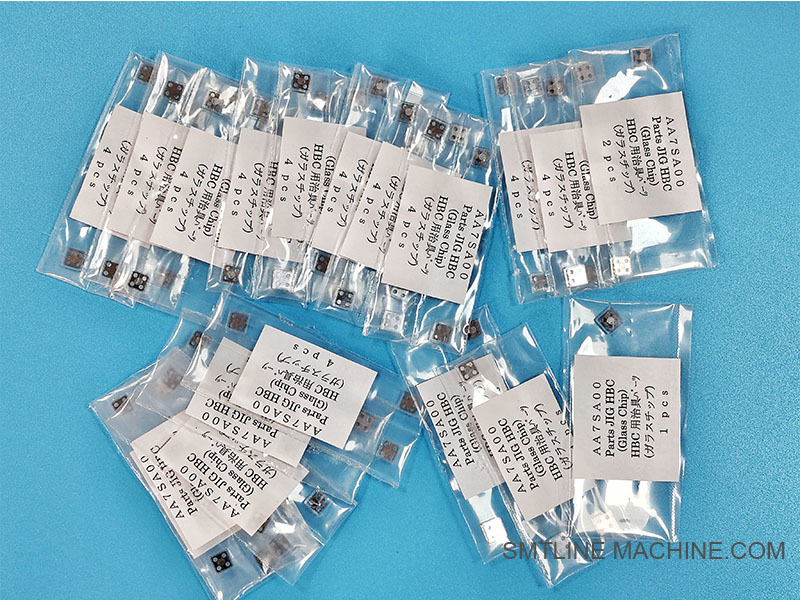

FUJI AA7SA00 – HBC Kalibratieglas IC

Overzicht

De FUJI HBC Kalibratieglas IC (AA7SA00) is een precisie glazen referentiestandaard die wordt gebruikt in head beam kalibratie (HBC) processen voor FUJI SMT plaatsingssystemen. Het functioneert als een cruciaal benchmark tool voor de optische kalibratie en uitlijning van visionsystemen, waardoor de camera en herkenningsalgoritmen van de machine een hoge positionele nauwkeurigheid en herhaalbaarheid behouden.

Dit kalibratieglas simuleert een component (IC-pakket) met geëtste fiducial marks of patronen, waardoor het systeem zijn herkenningsnauwkeurigheid kan vergelijken met een bekende geometrische referentie.

Belangrijkste kenmerken

Zeer nauwkeurige geëtste patronen
Het glas is voorzien van micron-niveau referentiemarkeringen die worden gebruikt om de machine vision kalibratie te verifiëren of te corrigeren.

Optische helderheid en stabiliteit
Gemaakt van optisch glas van hoge zuiverheid, bestand tegen vervorming, krassen en temperatuurveranderingen.

Gebruikt in HBC Kalibratie-eenheden
Specifiek compatibel met FUJI HBC-eenheden voor nozzle- en head-uitlijningstaken.

Herbruikbaar en duurzaam
Ontworpen voor herhaald gebruik zonder aantasting van de kalibratiekwaliteit.

Technische specificaties

Toepassingen

Kalibratie van optische herkenningssystemen (camera-offset, vervorming, focus).
Uitlijning van de beweging van de plaatsingskop en herkenningsnauwkeurigheid.
Verificatie van XY, Theta coördinaatmapping tussen camera's en mechanische assen.
Gebruikt in FUJI’s HBC (Head Beam Kalibratie) systeem.

Tips voor hantering en onderhoud

Alleen hanteren met handschoenen of antistatische pincetten om contaminatie te voorkomen.
Reinig met optische doek en alcohol als er vlekken of stof aanwezig zijn.
Bewaar in de originele beschermhoes om krassen of beschadigingen te voorkomen.
Regelmatig inspecteren om ervoor te zorgen dat de referentiemarkeringen intact en zichtbaar zijn.

Gerelateerde accessoires voor FUJI AA7SA00 – HBC Kalibratieglas IC

Deze accessoires zorgen samen voor een nauwkeurige, herhaalbare en veilige uitvoering van visionsysteemkalibratie en head-uitlijningsprocessen met behulp van het AA7SA00 kalibratieglas IC.

Gerelateerde onderdeelnummers voor FUJI AA7SA00 – HBC Kalibratieglas IC

Opmerking: Items gemarkeerd als (voorbeeld) zijn representatieve onderdeelnummers op basis van typische FUJI kalibratie-opstellingen. Exacte nummers kunnen variëren per machinemodel (bijv. NXT II, NXT III, AIMEX) en moeten worden geverifieerd in uw FUJI onderdelencatalogus of via een geautoriseerde leverancier.

FAQ Gids — FUJI AA7SA00 HBC Kalibratieglas IC

1. Wat is FUJI AA7SA00?

Antwoord:
De AA7SA00 is een kalibratieglas IC dat wordt gebruikt in FUJI’s Head Beam Kalibratie (HBC) systeem. Het biedt een precieze visuele referentie voor het kalibreren en verifiëren van de nauwkeurigheid van de camerasystemen, nozzle-uitlijning en head-positionering in SMT plaatsingsmachines.

2. Wat is de functie van het kalibratieglas?

Antwoord:

Fungeert als een standaard referentiepatroon voor het kalibreren van het vision herkenningssysteem.
Zorgt voor X, Y en θ-as (rotatie) uitlijning tussen de nozzle en camerasystemen.
Helpt bij het identificeren en corrigeren van cameravervorming, offset en head-bewegingsafwijking.
Gebruikt tijdens routine machineonderhoud of na mechanische vervanging van onderdelen.

3. Welke machines of systemen gebruiken AA7SA00?

Antwoord:

FUJI NXT II, NXT III, AIMEX en andere modellen uitgerust met de HBC (Head Beam Kalibratie) eenheid.
Compatibel met machines die hoge precisie vision en head kalibratieprocedures vereisen.

4. Hoe ziet het kalibratieglas eruit?

Antwoord:
Het is een klein rechthoekig optisch glas met micron-niveau geëtste fiducial patronen die lijken op IC-pakketcontouren, rasters of kruisdraden. Deze patronen worden gelezen door het visionsysteem tijdens kalibratie.

5. Hoe wordt het AA7SA00 kalibratieglas gebruikt?

Antwoord:

Ingevoegd in de HBC glashouder of basisarmatuur.
Het visionsysteem van de machine legt de positie van geëtste markeringen vast en vergelijkt deze.
Afwijkingen worden gebruikt om interne mapping tussen nozzle, camera en plaatsingscoördinaten automatisch te corrigeren.

6. Wat zijn de tekenen dat het vervangen moet worden?

Antwoord:

Krassen, vlekken of chips op het geëtste oppervlak.
Vervaging of onduidelijke fiducial marks die de kalibratienauwkeurigheid beïnvloeden.
Visuele inspectie onthult scheuren, residu of contaminatie.
Herhaalde kalibratiefouten zonder andere mechanische fout.

7. Hoe het kalibratieglas te reinigen en te onderhouden?

Antwoord:

Gebruik antistatische handschoenen of plastic pincetten om vingerafdrukken en ESD te voorkomen.
Reinig voorzichtig met optische alcohol en een pluisvrije doek of wattenstaafjes.
Bewaar in de originele antistatische hoes om krassen of breuk te voorkomen.

8. Welke accessoires worden gebruikt met AA7SA00?

9. Hoe vaak moet het kalibratieglas worden gebruikt?

Antwoord:

Tijdens machine-installatie of verplaatsing
Na het vervangen van de camera, head of nozzle
Als onderdeel van preventief onderhoud (maandelijks of per kwartaal)
Als de camera- of plaatsingsnauwkeurigheid instabiel wordt

10. Waar kan ik AA7SA00 kopen?

Antwoord:

Van officiële FUJI-distributeurs of gecertificeerde SMT-leveranciers.
Zorg ervoor dat u het originele onderdeelnummer aanvraagt: AA7SA00 voor gegarandeerde compatibiliteit en precisie.
