Echte FUJI H11352 V12 Werkende Kop Solenoïdeklep voor SMT Machines

FUJIH11352 V12 werkhoofdsolenoïdeklep

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering


Productintroductie

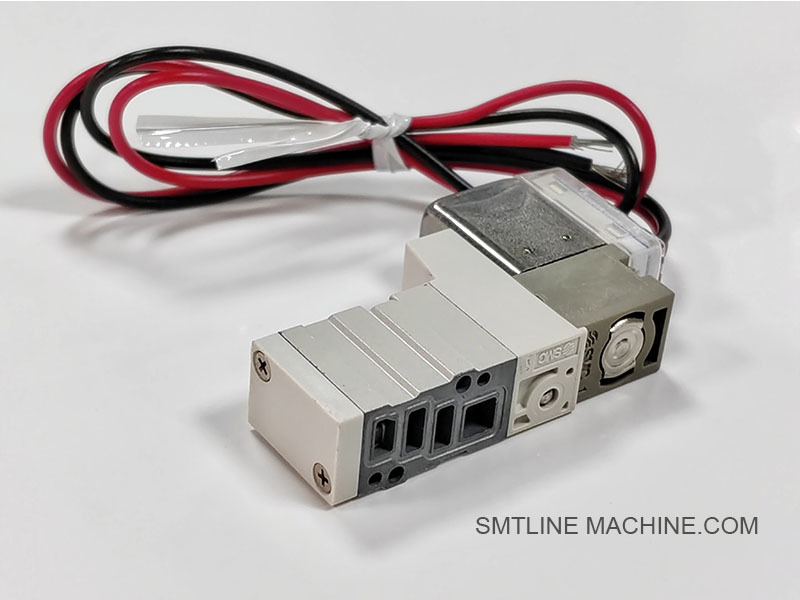

FUJI H11352 – V12 Werkhoofdsolenoïdeklep

Overzicht

De FUJI H11352 is een pneumatisch aangedreven solenoïdeklep die speciaal is ontworpen voor het V12-werkhoofd dat wordt gebruikt in FUJI NXT- en NXT II/III-platforms voor surface mount technology (SMT). Het speelt een cruciale rol bij het regelen van de luchtstroom van perslucht die verschillende hoofdfuncties aandrijft, zoals het oppakken, loslaten en de Z-as-beweging van de nozzle.

Deze compacte en zeer responsieve klep is geïntegreerd in de V12-hoofdassemblage en draagt bij aan snelle en precieze componentplaatsingsbewerkingen.

Belangrijkste kenmerken

Snelle reactietijd
Ondersteunt snelle activeringscycli die nodig zijn voor snelle SMT-plaatsingsprocessen.

Compact en lichtgewicht ontwerp
Ontworpen om in de beperkte structuur van het V12-werkhoofd te passen zonder significant gewicht toe te voegen.

Luchtstroomregeling
Stuurt perslucht om actuatoren te activeren voor nozzle-zuigregeling, hoofdbeweging of interne luchtschakelaars.

Hoofdspecifieke compatibiliteit
Exclusief ontworpen voor gebruik in FUJI V12-plaatsingskoppen.

Lange levensduur en betrouwbaarheid
Gebouwd voor continu gebruik in veeleisende omgevingen met miljoenen bedieningscycli.

Technische specificaties

Toepassingen

Regelt nozzle-zuigen AAN/UIT
Activeert Z-as of interne minicilinders
Onderdeel van het luchtgedreven bewegingssysteem in de kop
Zorgt voor nauwkeurig oppakken, plaatsen en loslaten van componenten

Onderhouds- en handlingtips

Zorg ervoor dat schone, vochtvrije lucht wordt toegevoerd om verstopping of corrosie te voorkomen.
Controleer op tekenen van vastzitten, lawaai of langzame activering.
Vervang tijdens preventief hoofdonderhoud als de responsiviteit afneemt.
Volg altijd de ESD- en cleanroom-handlingprotocollen van FUJI tijdens de vervanging.

Gerelateerde componenten

Gerelateerde accessoires voor FUJI H11352 V12 solenoïdeklep

Deze onderdelen werken samen om precieze luchtregeling, snelle activering en langdurige stabiliteit van de pneumatische functies van het V12-werkhoofd te garanderen.

Gerelateerde onderdeelnummers voor FUJI H11352 V12 solenoïdeklep

Opmerking: Onderdeelnummers gemarkeerd met (voorbeeld) worden vaak gebruikt in FUJI V12-hoofdassemblages, maar kunnen variëren afhankelijk van de modelversie of regio. Controleer altijd met de officiële onderdelencatalogus van FUJI of uw apparatuurleverancier.

FAQ-gids – FUJI H11352 V12 Werkhoofdsolenoïdeklep

1. Wat is FUJI H11352?

Antwoord:
De FUJI H11352 is een pneumatische solenoïdeklep die is geïnstalleerd in het V12-werkhoofd van FUJI NXT/NXT II/NXT III-plaatsingsmachines. Het regelt de stroom van perslucht naar verschillende interne actuatoren in de kop, waardoor een precieze controle van nozzle-bewegingen mogelijk is, zoals zuigen, loslaten en Z-as-beweging.

2. Wat doet deze solenoïdeklep?

Antwoord:
Het schakelt elektrisch lucht aan/uit om pneumatische functies in de V12-kop te regelen, zoals:

Nozzle-vacuümregeling (zuigen/loslaten)
Z-as-activering (op/neer beweging van de nozzle-as)
Interne cilinderbeweging voor mechanische positionering of schakelen
De snelle schakelsnelheid zorgt voor een betrouwbare en herhaalbare snelle plaatsing.

3. Waar bevindt het zich?

Antwoord:
De H11352-klep is gemonteerd in de V12-hoofdassemblage, meestal in de buurt van het pneumatische regelblok. Het verbindt met zowel elektrische signaalkabels als luchttoevoerslangen.

4. Wat zijn de symptomen van een defecte H11352-klep?

Antwoord:

Nozzle kan geen componenten oppakken of loslaten
Geluid van luchtlekkage van binnenuit de kop
Langzame of geen nozzle-beweging op de Z-as
Foutmeldingen met betrekking tot zuigfout of hoofdfunctiestoring
Ongeregeld luchtrespons of zwakke vacuümdruk

5. Hoe wordt het onderhouden of vervangen?

Antwoord:

Inspecteer de klep tijdens reguliere hoofdonderhoudscycli
Controleer op luchtlekken, losse fittingen of vertraagde activering
Vervang de klep als deze tekenen van verstopping, langzame respons of elektrisch falen vertoont
Gebruik ESD-veilige gereedschappen en schone, droge perslucht
Test na vervanging de nozzle-beweging en zuiging

6. Wat is de vereiste luchtdruk?

Antwoord:
De solenoïdeklep werkt doorgaans onder 0,45 MPa tot 0,60 MPa schone, droge perslucht. Zorg voor een gereguleerde toevoer om klepfalen of hoofdfunctiestoringen te voorkomen.

7. Kan het afzonderlijk worden vervangen?

Antwoord:
Ja, de H11352 kan onafhankelijk worden vervangen zonder de volledige kop te verwijderen.
Zorg ervoor dat u:

De signaalkabel en luchtslangen loskoppelt
De klep losschroeft of losmaakt van de montagebeugel
Opnieuw installeert met originele FUJI-compatibele onderdelen en koppelingsspecificaties

8. Welke componenten werken ermee?

9. Wat veroorzaakt solenoïdeklepfalen?

Antwoord:

Verontreinigde luchttoevoer (olie, stof, vocht)
Overspanning of kapotte bedrading in het besturingssignaal
Overmatige cyclische vermoeidheid door langdurig gebruik
Onjuiste behandeling tijdens demontage of reiniging van de kop

10. Hoe vaak moet het worden gecontroleerd?

Antwoord:

Tijdens gepland hoofdonderhoud (meestal elke 3–6 maanden, afhankelijk van het productievolume)
Onmiddellijk als er zuigfout, hoofdfout of luchtlekkage optreedt
Na een revisie van de kop of reiniging van het nozzlesysteem

Bestel- en compatibiliteitsopmerkingen

Bevestig dat uw hoofdmodel V12 is – niet V8, V4, enz.
Gebruik altijd originele FUJI-onderdelen om de prestaties en vacuümintegriteit te behouden
Vervangingsonderdeelnummer: H11352
