Hoge Precisie FUJI 4897A Werkkop Lager voor V12 H24S H08 H04S Plaatsing

FUJIH4897A V12 H24S H08 H04S werkhoofdlager

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering


Productintroductie

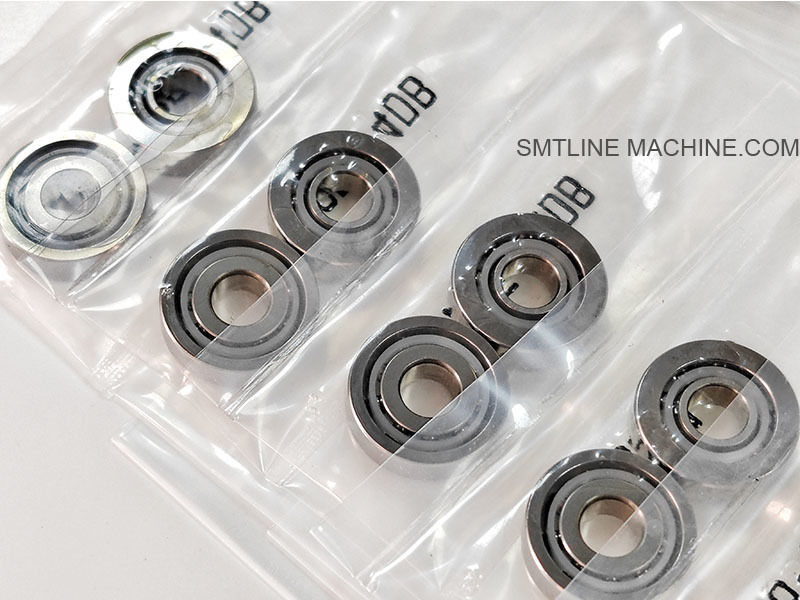

FUJI H4897A – V12 / H24S / H08 / H04S Werkhoofdlager

Overzicht

De FUJI H4897A is een precisie roterend lager dat wordt gebruikt in de werkkoppen van FUJI NXT-serie plaatsingsmachines, waaronder de V12, H24S, H08 en H04S modellen. Dit lager is essentieel voor het waarborgen van een soepele rotatiebeweging en mechanische stabiliteit in de interne as van de kop, met name in de R-as (θ-as) of Z-as (verticale beweging), afhankelijk van het kopmodel.

Het speelt een cruciale rol bij het handhaven van nauwkeurige spuitmondbewegingen, componentuitlijning en duurzaamheid op lange termijn onder hoge-snelheid plaatsingsomstandigheden.

Belangrijkste kenmerken

Hoge-precisie techniek
Ontworpen voor lage wrijving, hoge-snelheid rotatieondersteuning in SMT pick-and-place kopmechanismen.

Soepele & Stabiele Beweging
Ondersteunt betrouwbare Z-as of R-as beweging voor spuitmond- of kopcomponenten met minimale speling.

Verzegeld & Gesmeerd
Ingebouwde smering en afdichtingsstructuur om stof, olie en fluxverontreiniging in industriële omgevingen te weerstaan.

Multi-model compatibiliteit
Compatibel met meerdere FUJI-koptypen (V12, H24S, H08, H04S) voor flexibel onderhoud.

Toepasselijke modellen

Technische specificaties

Toepassingen

Spuitmondrotatie (θ-as) of verticale beweging (Z-as) in hoge-snelheid pick-and-place koppen
Zorgt voor nauwkeurige, herhaalbare beweging van de spuitmond voor componentopname en -plaatsing
Gebruikt tijdens kopassemblage, revisie of precisieonderhoud

Onderhoudsnotities

Lagers zijn niet te onderhouden; vervang ze wanneer er geluid, wrijving of rotatieproblemen optreden
Gebruik altijd cleanroom-omstandigheden bij het vervangen van interne kopcomponenten
Vermijd verontreiniging tijdens het hanteren—gebruik ESD-veilige handschoenen/gereedschappen
Test de kopnauwkeurigheid (vooral Z- of θ-as) na hermontage

Gerelateerde accessoires voor FUJI H4897A Werkhoofdlager

Deze accessoires zorgen ervoor dat het lager nauwkeurig en betrouwbaar functioneert als onderdeel van het bewegingssysteem in FUJI-werkkoppen zoals V12, H24S, H08 en H04S.

Gerelateerde onderdeelnummers voor FUJI H4897A Werkhoofdlager

Opmerking: Items gemarkeerd als (voorbeeld) worden vaak gebruikt in V12, H24S, H08 of H04S koppen, maar de werkelijke onderdeelnummers kunnen enigszins variëren op basis van de productiebatch of het submodel. Controleer altijd met de officiële FUJI-onderdelenlijst of uw leverancier van apparatuur voor exacte compatibiliteit.

FAQ Gids – FUJIH4897A Werkhoofdlager

Toepasselijke modellen: V12 / H24S / H08 / H04S Werkkoppen
Onderdeelnummer: FUJIH4897A
Componentnaam: Werkhoofdlager

1. Waar wordt FUJIH4897A voor gebruikt?

De FUJIH4897A is een precisielager dat wordt gebruikt in de werkkoppen van Fuji NXT pick-and-place machines (specifiek modellen V12, H24S, H08 en H04S). Het ondersteunt een soepele rotatie en precieze positionering van de werkhoofd tijdens componentplaatsing.

2. Welke machinekoppen gebruiken dit lager?

V12 Werkhoofd
H24S Hoge-Snelheid Kop
H08 Standaard Werkhoofd
H04S Kleine-Componenten Kop

3. Wat zijn de symptomen van lagerslijtage of -fouten?

Onregelmatige of lawaaierige hoofdbeweging
Minder plaatsingsnauwkeurigheid
Verhoogde trillingen
Positionerings- of rotatiefouten

4. Hoe vaak moet het lager worden vervangen?

Meestal na 8–12 maanden continu gebruik, afhankelijk van de gebruiksomstandigheden.
Aanbevolen vervanging tijdens preventieve onderhoudsschema's of wanneer slijtageverschijnselen optreden.

5. Kan dit lager afzonderlijk worden vervangen?

Ja, de FUJIH4897A kan als een enkele eenheid worden vervangen zonder de hele kop te vervangen. Professionele demontage en hermontage zijn echter vereist om schade te voorkomen.

6. Gereedschap vereist voor vervanging

Koppelingsschroevendraaier
Lagertrekker (indien van toepassing)
Antistatische handschoenen
Cleanroom-grade smeermiddel (indien nodig)
Micrometer / meetklok voor uitloopcontrole

7. Gerelateerde onderdelen

FUJIH11352 – Solenoïdeklep voor V12 kop
FUJIH65860 – R-as lager voor H24H24GH
FUJIPP0341 – H12S Honingraateenheid

8. Opslag & Hantering

Opslaan in originele antistatische verpakking
Vermijd blootstelling aan stof, vochtigheid of extreme temperaturen
Hanteer met niet-metalen pincetten of handschoenen
