FUJI H24 H24S Werkkop Fluorescerende Apertuur 2MGTHA0586002MGTA072001

FUJIH24 H24S werkkop fluorescerend diafragma 2MGTHA0586002MGTA072001
Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

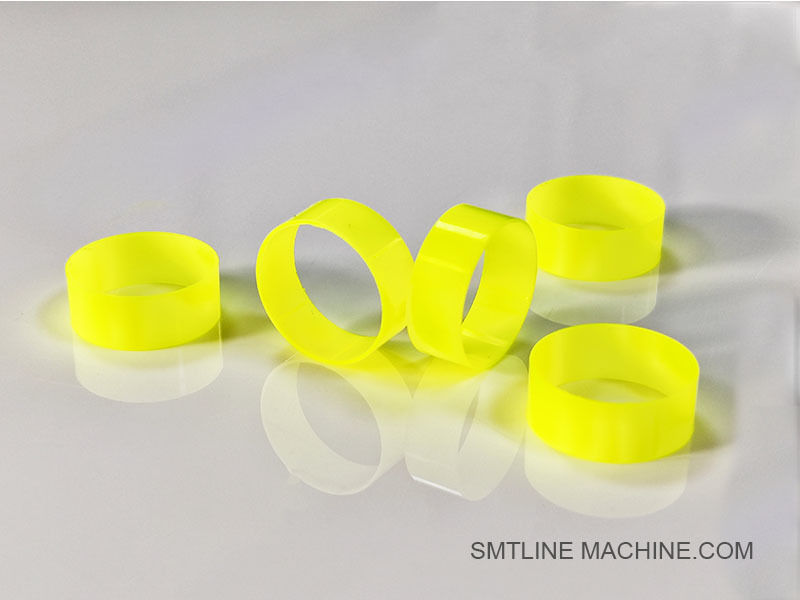

Inleiding van het product FUJIH24 H24S Fluorescerende opening voor werkkop

Deelnummers: 2MGTHA058600 / 2MGTA072001
Naam van het onderdeel: fluorescerende opening
Toepasselijk hoofdmodel: Fuji NXT H24 / H24S High-Speed Working Head
Categorie: Optisch onderdeel / verlichtingseenheid

Beschrijving:

The fluorescent aperture (part numbers 2MGTHA058600 and 2MGTA072001) is an integrated optical component used in Fuji H24/H24S working heads to assist the vision system in recognizing and aligning components during pick-and-place operations.

Het fungeert als zowel lichtdiffuser als scherpstellende element en leidt fluorescerende verlichting gelijkmatig over het gezichtsveld.goed verlichte beelden van kleine onderdelen, waardoor de plaatsingsnauwkeurigheid wordt verbeterd.

Belangrijkste kenmerken:

speciaal ontworpen voor H24- en H24S-werkkoppen
Zorgt voor een uniforme lichtverdeling bij de inspectie van onderdelen
Verbetert de nauwkeurigheid van de camera in installatieomgevingen met hoge snelheid
Duurzaam en bestand tegen optische afbraak
Werkt in combinatie met het zichtverlichtingssysteem

Typische toepassingen:

Herkenning en afstemming van onderdelen
Inspectie van soldeerplaat/lood
Bevestiging van betrouwbaar merkteken op PCB's
Hoge snelheid SMT-plaatsingsactiviteiten

Materiaal en constructie:

met een vermogen van niet meer dan 50 W
Anti-reflecterend oppervlak voor optimale gezichtsprestaties

Compatibiliteit:

Volledig compatibel met Fuji NXT H24 / H24S koppen
Kan samen met camera-modules, ringlichten en sensorsystemen worden gebruikt

Verwante onderdelen H24/H24S Fluorescerende opening voor het werkhoofd

Deze onderdelen werken samen in de H24/H24S-werkkop om op visie gebaseerde precisiecomponentplaatsing in Fuji NXT SMT-machines te ondersteunen.

Verwante onderdelennummers H24 / H24S Fluorescerende opening van het werkhoofd

Vragen en antwoorden Gids FUJIH24 / H24S Werkkop Fluorescerend diafragma

Deelnummers: 2MGTHA058600 / 2MGTA072001
Toepasselijke kop: Fuji NXT H24 / H24S High-Speed Placement Head
Type onderdeel: fluorescerend diafragma (optische verlichting)

1Wat is de functie van dit onderdeel?

Het fluorescerende diafragma zorgt voor een gelijkmatige lichtspreiding in het gezichtssysteem van het H24 / H24S-hoofd, waardoor de camera helder kan vastleggen,hoge-contrastbeelden van componenten en fiduciaire activa tijdens plaatsingsverrichtingen.

2Waar is het geïnstalleerd?

Het wordt boven de camera of rond het optische pad van het zienssysteem in de werkkop geïnstalleerd en werkt in samenwerking met de LED-ringlamp en de camera.

3Wat is het verschil tussen 2MGTHA058600 en 2MGTA072001?

2MGTHA058600: Originele onderdeel
2MGTA072001: functioneel vergelijkbare of bijgewerkte versie; beide zijn onderling uitwisselbaar, afhankelijk van de hoofdherziening
Controleer altijd de compatibiliteit op basis van het serienummer van het hoofd of de Fuji-servicedocumentatie.

4Wat zijn de symptomen van storing of slijtage?

Wazig of laagcontrastend beeld
Onregelmatige verlichtingspatronen in vastgelegde beelden
Er is geen onderdeel herkend
Vaak voorkomende fouten bij het opsporen van trust-gegevens

5Wanneer moet het vervangen worden?

Bij preventief onderhoud als de beeldkwaliteit verslechtert
Wanneer het gekrast, verkleurd of vervormd is
Als de kalibratie van het zicht mislukt of de verlichting onevenwichtig wordt

6Kan ik het zelfstandig vervangen?

Ja, maar het vereist een zorgvuldige demontage van de optische module.

7. Verwante onderdelen die samen moeten worden gecontroleerd of vervangen

8. Instructies voor opslag en hantering

Bewaren in een stofvrije, antistatische verpakking
Vermijd direct aanraking van het optische oppervlak
Bescherm tegen vocht, botsing en blootstelling aan UV-straling
