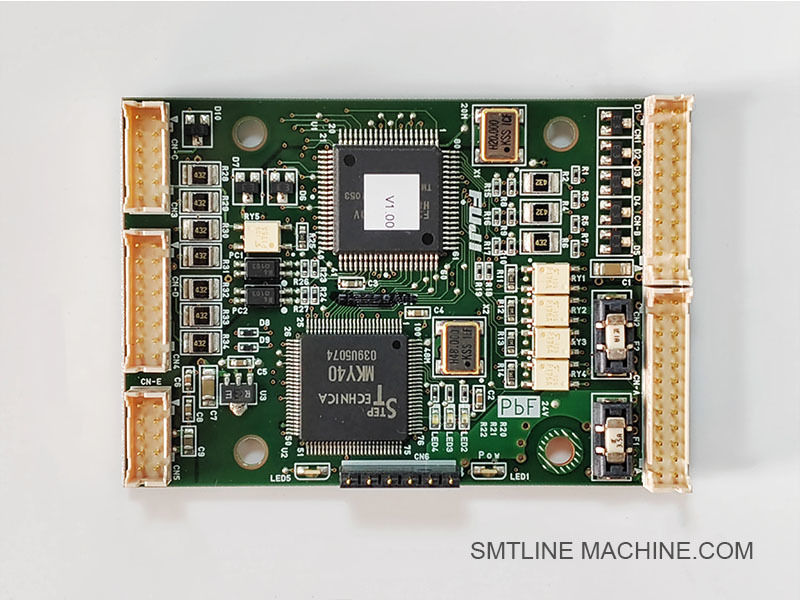

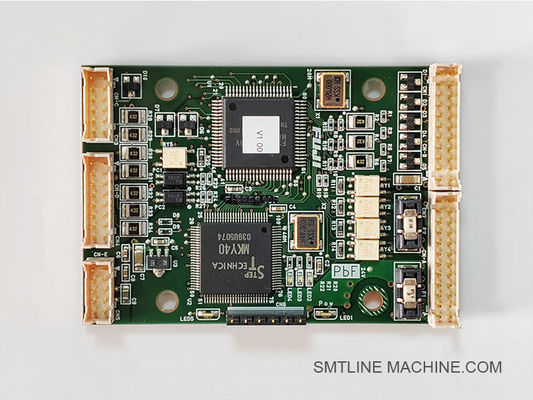

Product Inleiding FUJIH04S XK04860 H04SF Werkkop Moederbord

Deelnummer: XK04860
Model: H04SF werkhoofd
Naam van het onderdeel: werkhoofd moederbord
Categorie: Elektronica / Control Board
Toepasselijke apparatuur: Fuji NXT / NXT II-machines met H04SF-koppen

Beschrijving:

Het XK04860-moederbord is het belangrijkste besturingsbord dat wordt gebruikt in de Fuji H04SF-werkkop, een compact hoofdmodel met hoge precisie dat is ontworpen voor het monteren van kleine elektronische componenten met hoge snelheid.

Dit moederbord fungeert als de centrale verwerkings- en signaalverbindingshub voor de werkkop, waarbij alle essentiële bewerkingen worden beheerd, zoals het bewegen van de spuitstuk, de communicatie met het gezichtssysteem, de vacuümsensor,en motorbesturingHet zorgt voor een nauwkeurige coördinatie tussen de mechanische en elektronische subsystemen in het hoofd.

Belangrijkste kenmerken:

ontworpen voor gebruik in het werkhoofd H04SF
Beheershoofdfuncties: aansturing van het spuitstuk, vacuümdetectie, Z/R-asbesturing
Interfaces met machinaal besturingssysteem en beeldverwerkingseenheid
Compacte en geoptimaliseerde lay-out voor hogesnelheidssignaalverwerking
met een vermogen van niet meer dan 50 W

Typische toepassingen:

SMT pick-and-place-operaties in hogesnelheidsproductielijnen
Plaatsing van onderdelen met behulp van H04SF-koppen op NXT- en NXT-II-platformen
Coördinatie in realtime van mechanische en op visie gebaseerde taken

Technische hoogtepunten

High-speed PCB's met meerlagig ontwerp
ESD-beschermde interfaces voor sensor-invoer
Verdeling van gemengde onderdelen met oppervlakte- en doorgatmontage
geïntegreerde warmtebeschermings- en signaalconditioneringscircuits

Compatibiliteit:

Volledig compatibel met Fuji NXT / NXT II machines met de H04SF werkkop
Werkt met bijbehorende componenten zoals de camera-eenheid, magnetoventil en vacuümsensor

Verwante onderdelen XK04860 H04SF Werkkop Moederbord

Deze componenten ondersteunen gezamenlijk de elektromechanische en optische functies van de H04SF-werkkop en zorgen voor een precieze behandeling van componenten in Fuji NXT/NXT II-machines.

Verwante onderdelennummers XK04860 H04SF Werkkop Moederbord

Vragen en antwoorden Gids FUJIH04S XK04860 H04SF Werkkop Moederbord

Deelnummer: XK04860
Naam van het onderdeel: H04SF werkhoofd moederbord
Toepasselijk model: Fuji NXT / NXT II-machines (met H04SF-kop)
Categorie: Controle-PCB's / Elektronica

1Wat is de functie van het XK04860 moederbord?

De XK04860 is het belangrijkste besturingsbord in de H04SF-werkkop.

Inrichting van het spuitstuk
Z-as en R-as motorbesturing
Vacuümdetectie
Communicatie met de hoofdbesturing en het zienssysteem van de machine

2Met welk hoofd is dit deel compatibel?

Speciaal ontworpen voor het werkhoofd H04SF
Compatibel met Fuji NXT- en NXT-II-platformen met H04SF-koppen

3Wat zijn de tekenen van een tekortkoming van het moederbord?

Fout in de beweging van het spuitstuk
Verlies van vacuümdetectie
Camera- of sensorcommunicatiefouten
Hoofd niet herkend door de machine
Kopwaarschuwingscodes of het falen van de kopinitialisatie

4Hoe wordt het moederbord gediagnosticeerd?

Gebruik Fuji-machine diagnostiek om kopcommunicatie te controleren.
Controle op zichtbare schade (brandwonden, gebroken verbindingen)
Testspanningen en signalen met een multimeter of oscilloscoop (door een gekwalificeerde technicus)
Swap met een bekend goed bord (indien beschikbaar) voor verificatie

5Kan het moederbord afzonderlijk worden vervangen?

Ja, het kan los van de volledige kop worden vervangen, maar:

Statische bescherming (ESD) is essentieel
Firmware/config kan een matching of update vereisen
Na de installatie kan het nodig zijn om de lijn opnieuw in te richten of te kalibreren.

6Welke hulpmiddelen en voorzorgsmaatregelen zijn vereist?

ESD-beveiligde gereedschappen en aardingsband
met een vermogen van niet meer dan 50 W
Schone, statische werkplek
Voorzichtig kabels opnieuw verbinden met originele harnassen

7. Gerelateerde onderdelen te controleren of te vervangen met het moederbord

8. Instructies voor opslag en hantering

Bewaren in antistatische verpakkingen
Vermijd buigen of mechanische schokken
Niet met blote handen aan te raken componenten of aansluitpunten
