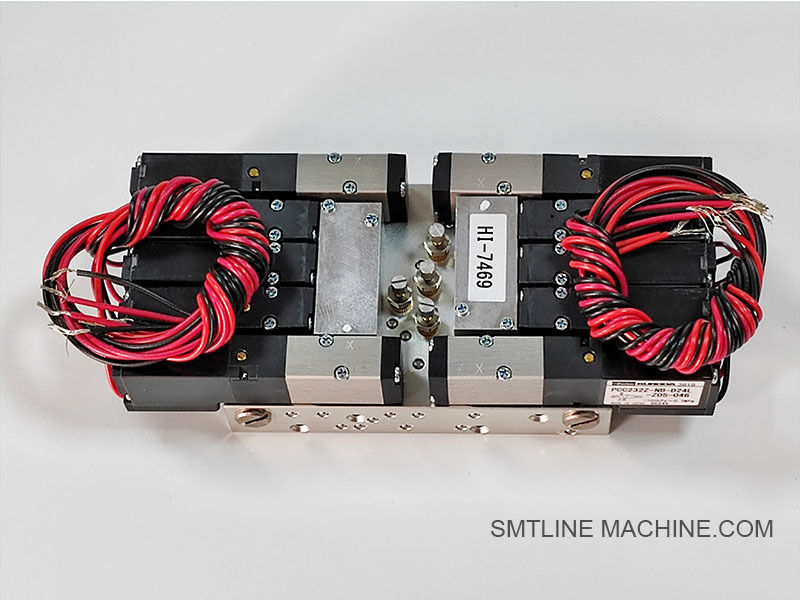

FUJI 2MGKHH014000 XB03123 H02 H02F-kop vacuüm magneetventiel SMT-onderdelen

FUJI 2MGKHH014000 XB03123 H02 H02F vacuümkopsolenoïdklep
Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

Inleiding van het product FUJI 2MGKHH014000 / XB03123 vacuüm-solenoïde klep (H02 / H02F kop)

Deelnummers:

2MGKHH014000
XB03123 (code van alternatief of gekoppeld onderdeel)

Productnaam:

Vacuüm-solenoïde klep voor H02 / H02F werkkop

Categorie:

Pneumatisch besturingscomponent / vacuümsysteem

Toepasselijke modellen:

FUJI NXT H02 en H02F werkkoppen

Productoverzicht

De FUJI 2MGKHH014000 (XB03123) is een nauwkeurige vacuümsolenoïde klep die wordt gebruikt in de werkkoppen H02 en H02F van FUJI NXT-serie oppervlakte-montage-machines.Deze klep regelt de aan/uitstroom van vacuüm naar de zuigmond tijdens pick-and-place-operatiesHet speelt een cruciale rol bij het garanderen van nauwkeurige componentopname, veilig vasthouden en tijdige release.

Belangrijkste kenmerken

Hoog snelheidsrespons
Mogelijkheden voor snelle vacuümschakeling voor de plaatsing van componenten met hoge snelheid.

Stabiel vacuümcontrole
Behoudt een nauwkeurige controle over de zuigtijd en de luchtstroomdruk.

Compact en duurzaam ontwerp
Ontworpen voor nauwe integratie in de hoofdmodule en bestand tegen continue cycli.

Betrouwbare werking
Ondersteunt duizenden bewerkingen per minuut onder FUJI NXT machine duty cycli.

Toepassingen

Controleert de vacuümstroom naar de spuitstuk in de H02 en H02F-koppen.
Zorgt voor een nauwkeurige op- en loslaattijd tijdens de SMT-plaatsing met hoge snelheid.
Geïntegreerd in het interne pneumatische circuit van het werkhoofd.

Specificaties (typisch)

Type: normaal gesloten magnetoventil
Werkspanning: 24 V gelijkstroom (typisch voor FUJI-besturingssystemen)
Reactietijd: < 20 ms
Poorten: 2 of 3 afhankelijk van de schakelconfiguratie
Montage: rechtstreeks bevestigd aan de pneumatische basis van het hoofd H02/H02F
Materiaal: metalen lichaam met hoogduurzame afdichtingen
Beheersing: geactiveerd via de vacuümsystemalogica van de machine (via hoofd-PCB)

Inrichtingsnota's

Gebruik met originele FUJI-koppen om de mechanische pasvorm en de vacuümdichtingsintegriteit te waarborgen.
Zorg ervoor dat de vacuümslangen goed aangesloten en lekvrij zijn.
De oriëntatie van de klep en de uitlijning van de pakking zijn van cruciaal belang om prestatieproblemen te voorkomen.

Typische verwante onderdelen

Verwante toebehoren FUJI 2MGKHH014000 / XB03123 vacuümsolenoïde klep

Verwante onderdelennummers FUJI 2MGKHH014000 / XB03123 Vacuümsolenoïde klep en onderdelen

Vermelding:

Gebruik originele FUJI onderdelen om de vacuümintegriteit en de machineprestaties te behouden.
Tijdens het onderhoud van de klep wordt aanbevolen de afdichting te vervangen en de buizen te inspecteren.
De elektrische verbindingen moeten worden gecontroleerd op slijtage of corrosie om storingen van de kleppen te voorkomen.

Vragen en antwoorden van de fabrikant

1Wat doet deze magnetoventil?

Antwoord:
De FUJI 2MGKHH014000 (ook bekend als XB03123) is een vacuümsolenoïde klep die de aan- en uitschakeling van de vacuümzuiging naar het spuitstuk in de H02 en H02F werkkoppen regelt.Het stelt het hoofd in staat om componenten op te halen en los te laten met een precieze timing tijdens SMT-operaties.

2Waar is deze klep geïnstalleerd?

Antwoord:
Het is gemonteerd in de werkkop H02 of H02F, meestal op het pneumatische blok of in de buurt van de spuitstuk, en via een buis verbonden met de vacuümbron en het spuitstukpad.

3Welke werkkoppen zijn compatibel?

Antwoord:

H02 Werkkop
H02F Werkhoofd
Beide worden gebruikt in FUJI NXT I / II / III platforms.

4Wat gebeurt er als de klep faalt?

Antwoord:
Een storing kan leiden tot:

Onvermogen om onderdelen op te halen
Voorafgaand afvallen van componenten
Vacuumalarms of opvangfoutencodes
Onstabiel vacuümniveau of drukverlies tijdens het gebruik

5Hoe weet ik of de klep defect is?

Antwoord:

Voer een vacuümtest uit en luister naar geluidslekken
Gebruik diagnostische software om de reactietijd van het vacuüm te controleren
Swap met een bekende goede klep om de fout te verifiëren
Controleer of er tekenen zijn van interne verstopping, spoelfout of reactievertraging

6. Technisch overzicht

7Welke onderdelen zijn met deze klep verbonden?

8Hoe vervang ik de klep?

Antwoord:

1Zet de machine uit en sluit de luchttoevoer af.
2Verwijder de werkkop en ga naar de klep.
3Ontkoppel de vacuümbuis en de elektrische aansluiting.
4- Schroef het af en vervang de klep.
5Installeer de buizen opnieuw en kalibreer het vacuümniveau indien nodig opnieuw.

9Onderhoudstips

Vervang de klep tijdens de geplande herbouw van het hoofd
Schoon omringende gebied om te voorkomen dat puin de kleppenpoorten binnenkomt
Controleer of de vacuümslang verouderd of lekt
Controleer de weerstand van de elektrische spoel tijdens de diagnose

10Wordt deze klep afzonderlijk of in een set verkocht?

Antwoord:

Gewoonlijk afzonderlijk verkocht
Kan worden opgenomen in de koppneumatische sets of onderhouds-kits H02/H02F
