FUJI 2MGKHH012400 H02H02F Werkkop Z-as Schroef SMT Reserveonderdelen

FUJI2MGKHH012400 H02H02F werkkop Z-as schroef
Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

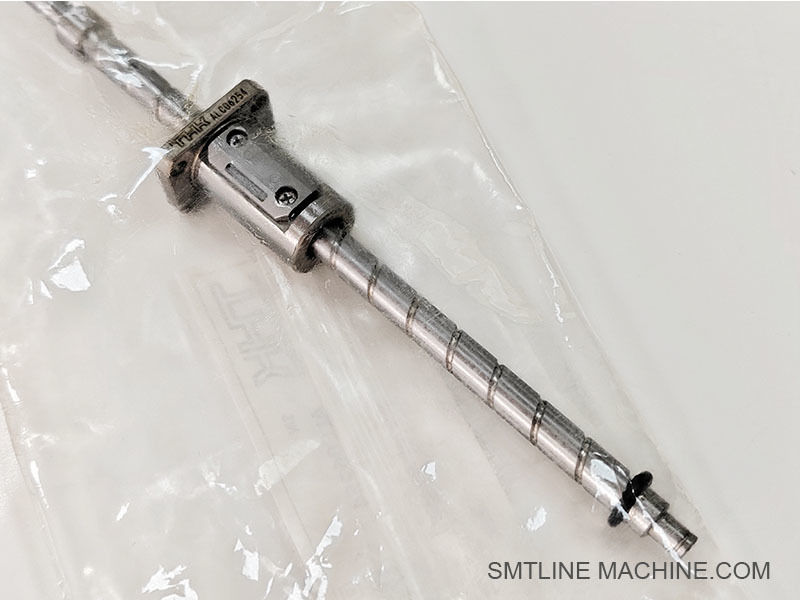

Inleiding FUJI 2MGKHH012400 Z-as schroef (H02 / H02F werkkop)

Deelnummer:

2MGKHH012400

Productnaam:

Z-asspeld / voedingsschroef

Categorie:

Precisie-mechanische transmissiecomponent

Toepasselijke modellen:

FUJI NXT H02 en H02F werkkoppen

Productoverzicht

De FUJI 2MGKHH012400 is een Z-assen schroef met een hoge precisie, ook wel een kogelschroef of voedingsschroef genoemd, die wordt gebruikt in de H02 en H02F werkkoppen van FUJI NXT SMT-plaatsingsmachines.Het is het belangrijkste mechanische element dat verantwoordelijk is voor het aansturen van de op- en afbeweging (Z-as) van de spuitstukas.

Dit onderdeel zet de rotatiebeweging van de Z-asmotor om in lineaire verticale beweging, waardoor nauwkeurige opvanghoogten van onderdelen en plaatsingskracht worden gecontroleerd.

Belangrijkste kenmerken

Preciesbewerkte kogelschroef
Biedt hoge nauwkeurigheid en herhaalbaarheid bij verticale positionering.

Een soepele en geringe wrijving
Zorgt voor een hoge snelheid, trillingsvrije beweging voor de Z-as spuitstuk eenheid.

Duurzaam en slijtvast
Gemaakt van hoogwaardig, warmtebehandeld legerd staal voor een lange levensduur onder continue werking.

Ondersteunt hogesnelheid cycli op de Z-as
ontworpen om de snelle op- en neerbewegingen van de H02/H02F-koppen aan te kunnen.

Specificaties (typisch)

Functie in het systeem

Werkt samen met:

Z-asmotor
Lineaire geleidingsrails
Beugelhouder / as
Encoder of sensor voor Z-positie feedback

Beheert de verticale slag van het mondstuk om componenten uit voeders te halen en ze op het PCB te plaatsen met gecontroleerde druk.

Typische tekenen van falen

Onregelmatigheden van de spuitstukken
Verticale afwijking in plaatsing
Mechanisch lawaai tijdens Z-beweging
Onnauwkeurige plaatsingshoogte of -kracht
Alarmcodes met betrekking tot Z-asfeedback

Onderhoudsnota's

Reinig en smeer de schroef regelmatig met FUJI-goedgekeurde vet (bijv. AA6PT00)
Controleer of er tijdens het onderhoud van het hoofd geen terugslag, slijtage of verkeerd uitlijnen is
Vervang altijd met originele FUJI onderdelen voor de beste pasvorm en prestaties

Verwante toebehoren FUJI 2MGKHH012400 Z-as schroef

Verwante onderdelennummers FUJI 2MGKHH012400 Z-as schroef

Vermelding:

Bij het vervangen van de Z-asschroef wordt ten zeerste aanbevolen om de nabijgelegen onderdelen zoals lagers, koppelingen en leidingsblokken te inspecteren of te vervangen.
Gebruik alleen echte FUJI-onderdelen om de nauwkeurigheid en betrouwbaarheid te garanderen.
Gebruik regelmatig FUJI gespecificeerd vet om de prestaties te behouden en slijtage te verminderen.
Verkeerde uitlijning of onjuiste smering kan leiden tot schroefverschijnselen, trillingen of Z-aspositierfouten.

Vragen en antwoorden Gids FUJI 2MGKHH012400 Z-as schroef (H02 / H02F werkkop)

1. Wat is de functie van de FUJI 2MGKHH012400 Z-as schroef?

Antwoord:
Dit onderdeel is een precisie-kogelschroef die de rotatiebeweging van de Z-asmotor omzet in een lineaire verticale beweging van de mondstukhouder.Het laat de werkende kop om onderdelen op en neer te bewegen tijdens het pick-and-place proces.

2Welke werkkoppen gebruiken deze schroef?

Antwoord:
De schroef is ontworpen voor:

H02 Werkkop
H02F Werkhoofd
Beide zijn onderdeel van de FUJI NXT SMT-machineserie.

3Met welke componenten werkt de Z-as schroef?

4Wat zijn de tekenen van slijtage of storing van de schroeven?

Het spuitstuk beweegt zich niet goed op/af
Onregelmatige of lawaaierige beweging van de Z-as
Fouten met betrekking tot de hoogte van de onderdelen of storingen bij het opnemen
Verhoogde onnauwkeurigheid van de plaatsing
Achsgerelateerde alarmen op de machine

5Hoe onderhoud ik of inspecteer ik de schroef?

Reinig de schroef regelmatig van stof en puin
Schmier met behulp van FUJI-aanbevolen vet (bijv. AA6PT00)
Controleer of er sporen zijn van slijtage, terugslag of spel
Vervang als de beweging onevenwichtig, lawaaierig of vertraagd wordt

6Kan de schroef zelfstandig worden vervangen?

Antwoord:
Ja, het kan worden vervangen tijdens het hoofdonderhoud.

De schroef en de gids op de juiste manier uitlijnen
Vervang de bijbehorende lagers of afdichtingen indien ze versleten zijn
Zorg ervoor dat de koppeling en de motor correct zijn uitgelijnd
Kalibreren van de Z-as na installatie

7. Technisch overzicht

8. Verwante onderdeelnummers

9Moet ik na vervanging opnieuw kalibreren?

Antwoord:
Na het installeren van een nieuwe Z-as schroef, is het essentieel om het Z-as reisafstand opnieuw te kalibreren en de plaatsing hoogte nauwkeurigheid te verifiëren met behulp van de machine's uitlijning of head-check hulpprogramma's.

10Waar kan ik ondersteuning of vervangers vinden?

Antwoord:

Via FUJI SMT officiële distributeurs
Of gecertificeerde SMT-dienstverleners
Zorg ervoor dat u bij de bestelling het exacte hoofdmodel (H02 of H02F) en het originele onderdeelnummer (2MGKHH012400) vermeldt.
