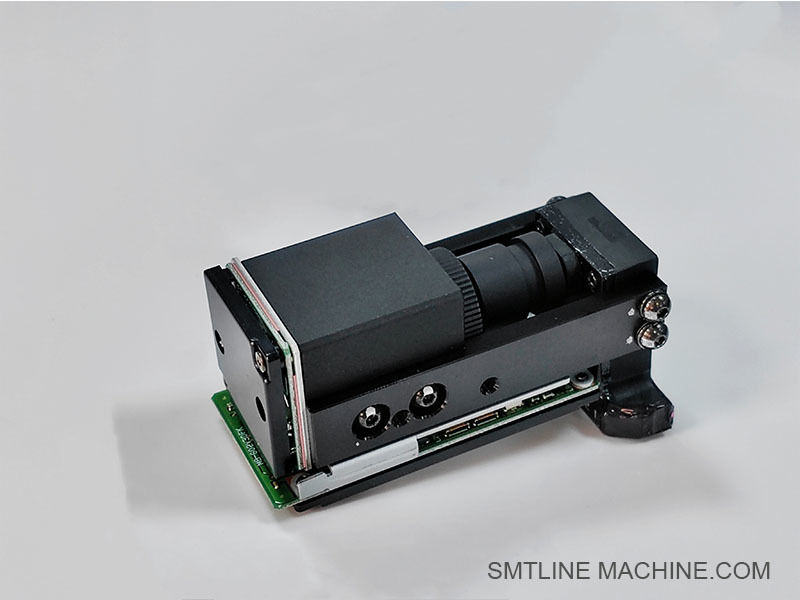

FUJI 2AGKHA014000 AA66W00 V12 werkende kop IPS camera SMT reserveonderdelen

FUJI2AGKHA014000 AA66W00 V12 werkkop IPS camera
Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

Productoverzicht

Deelnummer: 2AGKHA014000
Model: AA66W00
Naam van het onderdeel: IPS-camera (beeldverwerkende sensor)
Toepasselijke machine: FUJI NXT-serie ️ compatibel met V12- en H24-werkkoppen
Functie: Een in de werkkop geïntegreerde camera van het visiesysteem voor snelle en nauwkeurige onderdelenherkenning en kalibratie van de plaats.

Belangrijkste kenmerken

1. Hoogprecisie beeldherkenning
De IPS-camera vangt hoge resolutiebeelden op van componenten en PCB-posities tijdens het oppakken en plaatsen, waardoor het systeem de exacte positie, oriëntatie,en uitlijning van de onderdelen vóór montage.

2. Meerhoekige houdingsdetectie
In staat om de oriëntatie van de onderdelen in meerdere hoeken te detecteren, inclusief zijkanten, om onjuiste plaatsing te voorkomen en kwaliteitsconsistentie te waarborgen.

3Compact en lichtgewicht ontwerp
De camera-module is lichtgewicht en rechtstreeks in het werkhoofd geïntegreerd (total ongeveer 2,5 kg voor het hoofd), waardoor snelle beweging en nauwkeurige besturing met verminderde mechanische traagheid mogelijk zijn.

Specificaties en verenigbaarheid

Gebruik en vervanging

Dit onderdeel wordt doorgaans vervangen tijdens regelmatig onderhoud of als er problemen zijn met beeldopname, uitlijningsfouten of mislukte visuele herkenning in het plaatsingsproces.
De installatie vereist een afstemming met de machine-software.
Het is een echt FUJI-onderdeel of kan via leveranciers van derden verkrijgbaar zijn als compatibel reserveonderdeel.

Samenvatting

De FUJI AA66W00 (2AGKHA014000) IPS Camera is een essentieel onderdeel van de V12 werkkop voor het FUJI NXT SMT-platform.en compacte integratie zorgen voor precieze, betrouwbare plaatsing van de componenten, waardoor de totale productieopbrengst en -efficiëntie worden verbeterd.

Gerelateerde toebehoren voor FUJI AA66W00 IPS-camera (V12-kop)

Optioneel gereedschap en accessoires

Kalibratie-Jigs/Installaties Gebruikt tijdens onderhoud of vervanging van de IPS-camera.
Vision Alignment Software Module Optioneel software hulpprogramma dat op FUJI NXT-systemen wordt gebruikt voor IPS-beeldtuning.
Kabels / connectoren
FUJI Vision System Lens Cleaning Kit ️ Antistatische en stofvrije hulpmiddelen voor het behoud van de beeldkwaliteit.

Verwante onderdelennummers voor FUJI AA66W00 IPS-camera (V12-kop)

Deze onderdelennummers kunnen enigszins variëren afhankelijk van de specifieke FUJI NXT-generatie (I/II/III) en de machineconfiguratie.

FAQ-gids

Productnaam: FUJI IPS Camera

Model: AA66W00

Deelnummer: 2AGKHA014000

Gebruikt op: FUJI NXT V12 werkkop (ook compatibel met H24)

1. Wat is de functie van de AA66W00 IPS camera?

De IPS-camera (Image Processing Sensor) is geïntegreerd in de V12-werkkop.

Beelden opnemen van componenten en PCB-pads.
Het detecteren van de positie, oriëntatie en kanteling van componenten vóór plaatsing.
Het helpt bij het corrigeren van de plaatsingsverschuiving om een hoge nauwkeurigheid te garanderen.

2Waar is de camera geïnstalleerd?

De IPS-camera is ingebed in de V12-werkkop, direct achter de spuitstukshaft, naar beneden gericht.

3Wat zijn de bijbehorende onderdelennummers?

Een aantal vaak geassocieerde delen:

AA66W08 ¢ Alternatieve versie van de IPS-camera
2AGTHA009100
2AGTHA005807 Mechanische klep
H11352 / H50844
H4897A ′ Lagers voor hoofdas
PM09NR4 ′ R-asmotor
GGAJ0403 / 3216 GGAJ0403 / 3216

4Wanneer moet de IPS-camera vervangen worden?

Vervang of onderhoud de camera indien:

Het gezichtssysteem herkent de componenten niet.
De precisie van de plaatsing van de componenten verslechtert.
Fouten zoals “visie-opname mislukt” of “componenthoek mislijning” komen vaak voor.
Bij visuele inspectie blijkt dat de lens vervaagd is of dat er vuil is dat niet schoongemaakt kan worden.

5Is kalibratie na vervanging vereist?

Na het vervangen van de IPS camera:

Uitvoeren van kopuitlijning en kalibratie met behulp van FUJI-software-tools.
Gebruik witte kalibratietabletten (bijv. 3216) voor het afstemmen van het gezichtsvermogen.
Zorg voor firmware/softwarecompatibiliteit voor een goede cameracommunicatie.

6Kan AA66W00 vervangen worden door AA66W08?

Ja, AA66W08 is een veelgebruikte compatibele versie. Controleer echter altijd de mechanische en firmware-compatibiliteit met uw NXT-systeem voordat u het vervangt.

7Wordt de camera gebruikt voor zowel ophalen als plaatsen?

Het is betrokken bij:

Scanning voorafgaand aan het opnemen om de aanwezigheid en de gereedheid van de spuitstukken te verifiëren.
Inspectie na het ophalen om de oriëntatie en uitlijning van de onderdelen te bevestigen.
Voorplaatsingscorrectie om eventuele gedetecteerde verschuivingen te compenseren.

8Is de IPS-camera compatibel met H24 of andere koppen?

Hoewel het hoofdzakelijk is ontworpen voor de V12-kop, kunnen vergelijkbare of identieke IPS-cameramodules (bijv. AA66W08) worden gedeeld tussen H24- of H12HSQ-koppen in NXT-platformen,afhankelijk van generatie en configuratie.

9Is er onderhoud nodig?

Maak de lens regelmatig schoon met een statisch schoonmaakmiddel.
Zorg ervoor dat de werkomgeving stofvrij is.
Het vervangen van filterschermen (bijv. 2EGTHA000202) ter bescherming van de cameraoptica.
