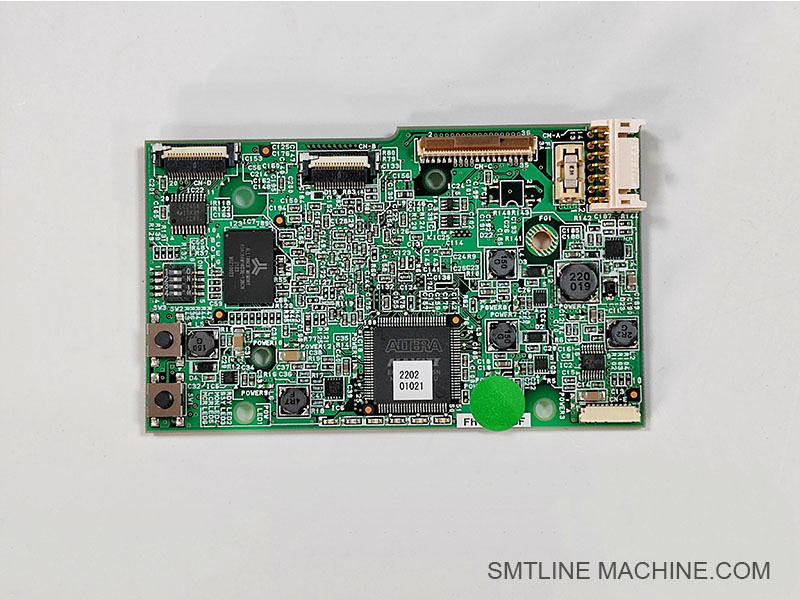

Hoogwaardige FUJI 2AGKHA012000 IPS Camera Moederbord voor H24S Plaatsingskoppen

FUJI2AGKHA012000 H24S werkkop IPS camera moederbord

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

Productoverzicht

Onderdeelnummer: 2AGKHA012000
Naam: IPS Camera Moederbord
Compatibele kop: FUJI NXT H24S Werkkop
Functie: Verwerkt beeldgegevens van de IPS (Image Processing Sensor) camera—behandelt voeding, sensorinterface en communicatie met de machinecontroller
Herkomst: Gemaakt voor FUJI, gefabriceerd in Japan/China; ISO/CE gecertificeerd&x20;
MOQ: 1 eenheid
Levertijd: Meestal 1–5 dagen
Verpakking: Verpakt met veilige verpakkingsopties – karton of houten kist

Belangrijkste kenmerken en functies

Visieverwerkingshub: Voert real-time beeldanalyse uit die wordt gebruikt voor componentopnamevalidatie, positiecorrectie, hoekinspectie en offsetaanpassingen.
Naadloze machine-integratie: Verbindt en communiceert rechtstreeks met de SMT-controller om kopbeweging en spuitstukactivering te ondersteunen.
OEM-kwaliteit: Gebouwd om te voldoen aan de eisen van snelle SMT met stabiele prestaties en een lange levensduur.

Toepassing & Vervanging

Typische gebruiksscenario's:

Volledige integratie in de H24S-kop, essentieel voor inspectie- en uitlijningstaken met behulp van de IPS-camera.

Vervangingsscenario's:

Visiefouten of foutmeldingen met betrekking tot de IPS-camera.
Verlies van beeldgegevens of abnormale beeldoutput.
Fysieke schade of verbrande componenten.

Vervangingsrichtlijnen:

Schakel de stroom uit en volg antistatische procedures voordat u de machine demonteert.
Sluit alle kabels stevig opnieuw aan om een betrouwbare cameragegevensoverdracht te garanderen.
Voer kalibratiecontroles uit via machinediagnostiek na installatie.

Samenvatting

De 2AGKHA012000 is het kritieke IPS camera moederbord voor de FUJI NXT H24S werkkop. Het maakt hoogwaardige, cameragebaseerde kwaliteitscontrole mogelijk door beeldgegevens te verwerken om de plaatsing van onderdelen te begeleiden. Met zijn echte bouwkwaliteit, snelle beschikbaarheid en essentiële kalibratieondersteuning is het een essentieel onderdeel voor SMT-lijnonderhoud en uptime.

Gerelateerde accessoires voor FUJI 2AGKHA012000 (H24S IPS Camera Moederbord)

Opmerkingen:

De IPS-camera en lichtbroncomponenten zijn direct gekoppeld aan dit moederbord voor volledige werking van het visionsysteem.
Correct lucht- en stofbeheer (via filters en kleppen) is cruciaal om de beeldhelderheid en bordstabiliteit te behouden.
Regelmatige kalibratie na bordvervanging wordt sterk aanbevolen.

Gerelateerde onderdeelnummers voor 2AGKHA012000 (H24S IPS Camera Moederbord)

FAQ-gids

Productnaam: IPS Camera Moederbord

Onderdeelnummer: 2AGKHA012000

Toepasselijk model: FUJI NXT H24S Werkkop

1. Wat is de functie van het 2AGKHA012000 moederbord?

Dit moederbord is de kerncontroller voor de IPS (Image Processing Sensor) camera die wordt gebruikt in de H24S werkkop. Het verwerkt beeldgegevens, stroombeheer en communicatie met het besturingssysteem van de machine voor nauwkeurige componentuitlijning en -plaatsing.

2. Welke symptomen geven aan dat dit bord moet worden vervangen?

Visieherkenningsfout of slechte beeldkwaliteit
Geen beeldoutput van de IPS-camera
Machine rapporteert IPS-communicatiefouten
Fysieke schade, brandplekken of connectorfouten op het bord

3. Hoe vervang ik het IPS camera moederbord?

Stap 1: Schakel de machine uit en ontlaad statische elektriciteit
Stap 2: Koppel kabels los van het beschadigde bord
Stap 3: Installeer het nieuwe bord en sluit alle connectoren opnieuw aan
Stap 4: Schakel in en voer camerakalibratie uit via de machine-interface

4. Welke componenten werken met dit moederbord?

Gerelateerde componenten zijn onder meer:

2AGKHA014000 – IPS Camera
2AGKHA022500 – Lichtbronbesturingskaart
2AGKHA022400 – Camera Lichtbron
GGAJ0403 / 3216 – Kalibratietablet
2EGTHA000202 – Stoffilter

5. Moet ik na vervanging opnieuw kalibreren?

Ja. Herkalibratie zorgt ervoor dat het visionsysteem correct functioneert en onderdelen nauwkeurig uitlijnt. Gebruik de officiële kalibratietool of referentieplaat tijdens de installatie.

6. Samenvatting

Het 2AGKHA012000 IPS camera moederbord is cruciaal voor de beeldverwerkingsmogelijkheden van de H24S-kop. Snelle vervanging en correcte kalibratie behouden een optimale visienauwkeurigheid en minimaliseren productiestilstand.
