L-Type PCB Loader voor Geautomatiseerde SMT Productielijn Efficiëntie

L-type PCB-laders- Ik weet het niet.

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering



Inleiding L-type PCB-lader

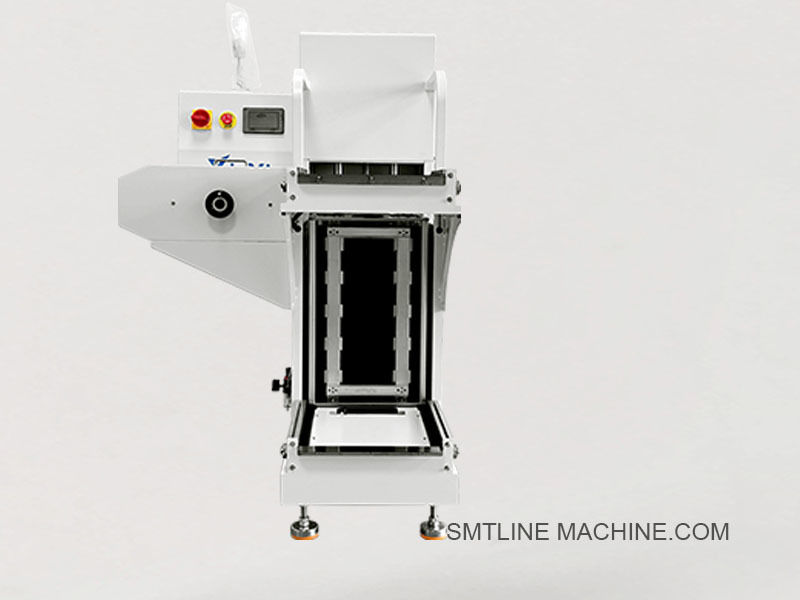

De L-type PCB Loader is een automatische platenlaadmachine die is ontworpen voor het overbrengen van PCB's in SMT-productielijnen in een “L-vormige” configuratie.Het wordt meestal geïnstalleerd aan de voorzijde van de SMT-lijn en wordt gebruikt om lege of geassembleerde PCB's van magazines op het transportsystem te laden, waardoor een naadloze overdracht mogelijk is naar stroomafwaartse apparatuur zoals printers, monteurs of inspectiemachines.

Belangrijkste kenmerken

L-vormige lay-out: bespaart de vloerruimte door magazines en transportbanden op 90 graden te plaatsen.
Automatisch laden van PCB's: overbrengen van platen van een magazijn naar een lijnconveyor met behulp van een schop- en hefsysteem.
Touchscreen: HMI voor het instellen van parameters en het bedienen van de laadmachine.
Compatibel met standaard tijdschriften: ondersteunt 390×320 mm of aangepaste tijdschriften.
Veiligheidsvoorzieningen: Beschermende deksels, alarm en noodstopknop.
Duurzame constructie: aluminium frame met antistatische oppervlaktebehandeling.

Technische specificaties

Toepassingen

Voorkantbelasting voor SMT-assemblagelijnen
Geschikt voor LED-bord, mobiele telefoonbord en assemblage van consumentenelektronica
Gebruikt in combinatie met los-, transport- en bufferunits

Verwante toebehoren L-type PCB-lader

1. Componenten van tijdschriften

Standaard PCB-magazinen
Materiaal: aluminium, ESD-veilig plastic
Afmetingen: 355×320×563 mm, 390×320×570 mm, of op maat
Clamps voor de magazijnrek
Maatschappelijke liftplatform ️ Elektrische lifttafel voor verticale beweging

2. Mechanische onderdelen

Push arm assembly
Liftmotor Regelt verticale beweging van het magazijnrek
Gidsrails Voor PCB-positionering en soepele overdracht
PCB-stopper (sensorgestuurd)
Zijdekappen en raampanelen van aluminium met antistatische coating
Hoogteverstelbare voeten Voor het gelijkstellen van de machine

3. Elektrische en besturingscomponenten

PLC-besturingseenheid
Touchscreen HMI Voor parameterinstellingen en diagnose
Foto-elektrische sensoren ¢ detecteren aanwezigheid en positie van PCB's
Noodsluiting
Stroomschakelaar en schakelaar
Luchtmagnetventielen  Sturingspneumatische systemen
Bedradingsbanden Verbindingen voor stroom- en signaalvoorziening

4. Pneumatische toebehoren

Luchtcilinder (aandrijver van de stuwrak)
Luchtfilterregelaar (FRL-eenheid)
Schaduwdemper en pneumatische buizen
Vacuümsensor (indien van toepassing)

5Onderhoudswerktuigen en -kits

smeermiddel voor lineaire leidingen
Schoonmaakdoeken / ESD-veilige borstels
Reservespuitpakket
Gereedschapsset (hexaktoren, schroevendraaiers)
PCB-geleidingskalibratiemeter

6Optioneel accessoires / upgrades

SMEMA-interfacekabels voor lijncommunicatie met stroomopwaartse en stroomafwaartse apparatuur
Bevestiging van een streepjescode-scanner voor inline traceerbaarheid
Veiligheidslichtgordijn ️ Verbeterde veiligheid van de gebruiker
Aanpassingsprogramma's voor speciaal formaat
Stofdekking ️ Voor gebruik in cleanroomomgevingen

Verwante onderdelennummers L-type PCB-lader

1. Magazin en onderdelen voor de behandeling

2.Mechanische onderdelen

3. Elektrische en besturingscomponenten

4. Pneumatische onderdelen

5Onderhoud en optionele accessoires

Vragen en antwoorden gids L-type pcb-lader

1. Waarvoor wordt de L-type PCB Loader gebruikt?

De L-type PCB-lader is ontworpen om PCB's automatisch van opslagmagazines in de SMT-productielijn te laden.

2Waarom heet het L-type?

Omdat het magazijnrek loodrecht (90°) op de vervoersrichting is geplaatst en een L-vorm vormt, bespaart het ruimte en is de toegang zijdelings mogelijk.

3Welke soorten tijdschriften worden ondersteund?

Standaardmaat: 355 × 320 × 563 mm
Facultatief: 390 × 320 × 570 mm of maatmaat
Materiaal: Aluminiumframe met ESD-veilige zijpanelen

4Welke PCB-groottes zijn compatibel?

Minimale afmetingen: 50 × 50 mm
Maximale afmeting: 330 × 250 mm (aanpasbaar)
Controleer de configuratie van uw laadmachine of stel de spoorbreedte dienovereenkomstig in.

5Wat zijn de belangrijkste kenmerken?

Ruimtebesparend L-vormig ontwerp
Automatisch hef- en duwarmmechanisme
Touchscreen-interface met PLC-besturing
Compatibel met SMEMA-communicatie
ESD-veilige structuur en lage geluidsdruk
Noodstop- en veiligheidsbedekkingen

6Wat is de cyclustijd per PCB?

Meestal ongeveer 6 ̊10 seconden per bord, afhankelijk van de dikte van het bord, het type magazijn en de configuratie.

7Wat zijn de belangrijkste slijtagelementen of accessoires?

Drukarm.
Liftmotor en riem
Sensoren (foto-elektrisch type)
elektrische ventielen en luchtflessen
andere, met een breedte van niet meer dan 50 mm
Besturingspaneel of touchscreen

8Wat voor onderhoud is vereist?

Wekelijks: Controleer sensoren, schoon spoor
Maandelijks: Liftgids voor smeermiddelen, riemencontrole
Vierjaarlijks: controleer de drukarm, test E-stop
Vervang luchtfilters en pneumatische onderdelen indien nodig

9Welke veiligheidsvoorzieningen zijn inbegrepen?

Noodstopknop
Beschermende zijkantbedekkingen
Facultatief veiligheidslichtgordijn
Alarmklok voor fouten of verstoppingen

10Kan het aangepast worden?

Ja, veel modellen ondersteunen:

Persoonlijke tijdschriftgroottes
Voetpedaalbesturing
Inline barcode scanner
Aanvullende I/O voor MES of integratie van traceerbaarheid
