L-Type PCB Downloader voor Efficiënte SMT-lijnautomatisering en Bordhandling

L-type PCB-downloader- Ik weet het niet.

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

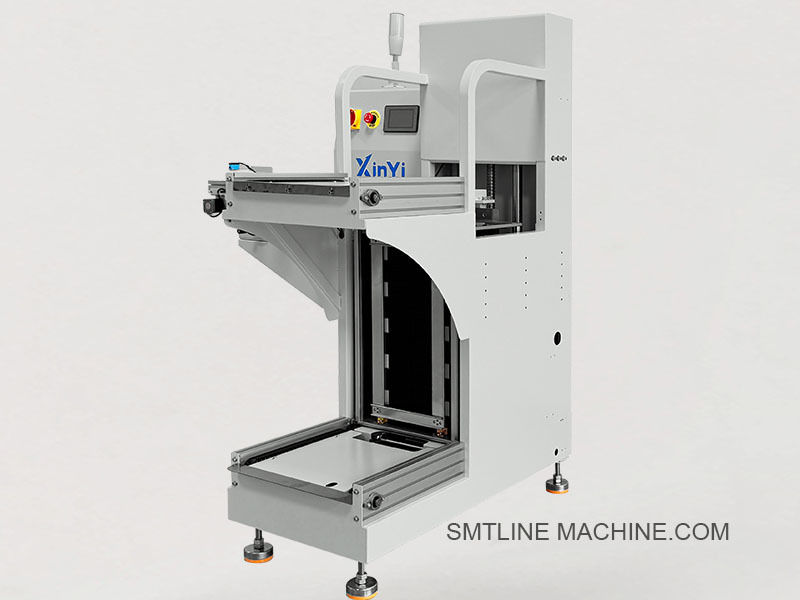

Inleiding L-type PCB downloader (unloader)

De L-type PCB Downloader, ook wel bekend als een L-type PCB Unloader, wordt aan het einde van een SMT-productielijn gebruikt om afgewerkte PCB's automatisch in opslagmagazines te lossen.De L-vormige structuur plaatst het magazijnrek loodrecht op de vervoerband, waardoor de vloeroppervlakte wordt bespaard en het in compacte omgevingen gemakkelijker is om met het magazijn om te gaan.

Belangrijkste kenmerken

L-vormige oriëntatie van het magazijn: optimale vloeropstelling door het plaatsen van de magazijnen in een hoek van 90 graden ten opzichte van de vervoerband.
Volledig automatisch lossen: overbrengt PCB's van de transportband naar de magazine-slots met behulp van een stuwkant en een hefsysteem.
Aanraakschermwerking: intuïtieve HMI voor het instellen van werkwijzen, liftcontrole en diagnostiek.
Programmeerbare slotbesturing: Ondersteunt lege slot skippen, verstelbare ontladingshoogte en volledige magazine detectie.
SMEMA-compatibel: maakt inline communicatie met AOI, reflow of inspectieapparatuur mogelijk.
Veilig en stabiel ontwerp: aluminium frame met ESD-veilige constructie, noodstopknop en beschermende deksels.

Technische specificaties

Toepassingen

PCB-ontlading aan het eind van de lijn in SMT/EMS-productielijnen
Meestal gebruikt na-afstroomovens, AOI, functionele testers
Geschikt voor rigide, semi-flex of LED-PCB's

Gerelateerde toebehoren L-type PCB downloader / unloader

1. Magazine & Handling Accessoires

2. Mechanische onderdelen

3. Elektrische en besturingscomponenten

4. Pneumatische toebehoren

5Onderhoudswerktuigen en veiligheidsvoorzieningen

6. Optioneel Upgrades

Verwante onderdelennummers L-type PCB-downloader/unloader

1. Magazin en onderdelen voor de behandeling

2. Mechanische onderdelen

3. Elektrische en besturingscomponenten

4. Pneumatische toebehoren

5Onderhoud en optionele onderdelen

Vragen en antwoorden gids L-type PCB downloader / unloader

1Waar wordt de L-type PCB downloader voor gebruikt?

De L-type PCB Downloader (ook wel PCB Unloader genoemd) wordt aan het einde van de SMT-productielijn gebruikt om de afgewerkte PCB's automatisch van de transportband in opslagmagazines te ontvangen en te lossen.Het zorgt voor veiligheid., efficiënte verwerking van voltooide planken.

2Waarom heet het L-type?

Omdat het magazijnrek in een hoek van 90° (perpendiculair) op de PCB-transportrichting is geplaatst, vormt het een L-vorm.

3Wat voor PCB's kan hij losladen?

Standaard stijve PCB's
LED-verlichtingsplaten
Platen van aluminium of glasvezel (FR4)
PCB-grootte typisch van 50 × 50 mm tot 330 × 250 mm (aanpasbaar)

4Wat zijn de compatibele magazine maten?

355 × 320 × 563 mm (standaard)
390 × 320 × 570 mm (facultatief)
Op aanvraag worden aangepaste tijdschriften ondersteund

5Wat zijn de belangrijkste kenmerken?

L-vormige tijdschriftplaatsing voor compacte lijnopstelling
Volledig automatisch PCB-laden in magazijnen
Touchscreen + PLC-besturingssysteem
Programmeerbare slotpitch en skip-empty functie
SMEMA-interface compatibel
Veiligheidssluitingen en noodstopknop
Aluminiumframe met antistatisch oppervlak

6Wat is de cyclustijd per PCB?

Ongeveer 6 ̊10 seconden per bord, afhankelijk van de grootte van het bord en de druksnelheid

7Welke veiligheidsfuncties zijn er inbegrepen?

Noodsluiting
Gesloten deksels voor bewegende onderdelen
Foutwaarschuwingen en buzzer
Facultatief: veiligheidslichtgordijn (voor de bescherming van de gebruiker)

8Wat zijn de belangrijkste vervangbare onderdelen?

Stootarmmontage
Liftmotor of -cilinder
Sensoren (foto-elektrische of slotdetectie)
Aanraakschermpaneel
van de soort gebruikt voor de vervaardiging van motorvoertuigen
met een gewicht van niet meer dan 50 kg

9Wat voor onderhoud is vereist?

Dagelijks: schoonmaak van het transportband, controle op losse onderdelen
Wekelijks: inspectie van sensoren en drukmechanismen
Maandelijks: glijdingsliftgids en controle van het luchtdrukstelsel
Indien nodig: Vervang versleten onderdelen (gordels, cilinders, veiligheidsbeschermers)

10Kan het worden geïntegreerd met MES of barcode systemen?

Veel modellen ondersteunen integratie met:

Verzameling van MES-gegevens
Inline barcode scanners
Traceerbaarheidssystemen

11Is het mogelijk om het aan te passen?

U kunt vragen:

Veranderingen in de grootte van het magazijn
Aanpassing van de transportbandbreedte
Aanvullende I/O-poorten of netwerkmodules
Externe signaaltoren of buzzer
