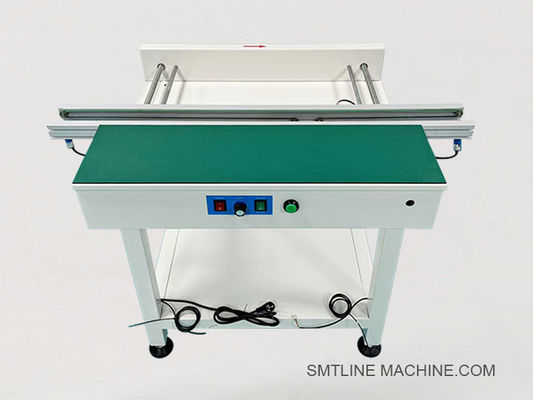

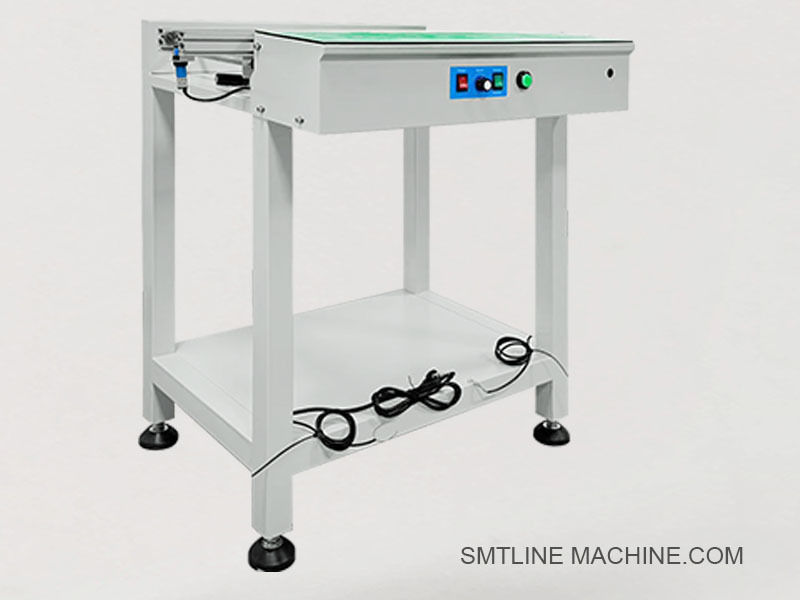

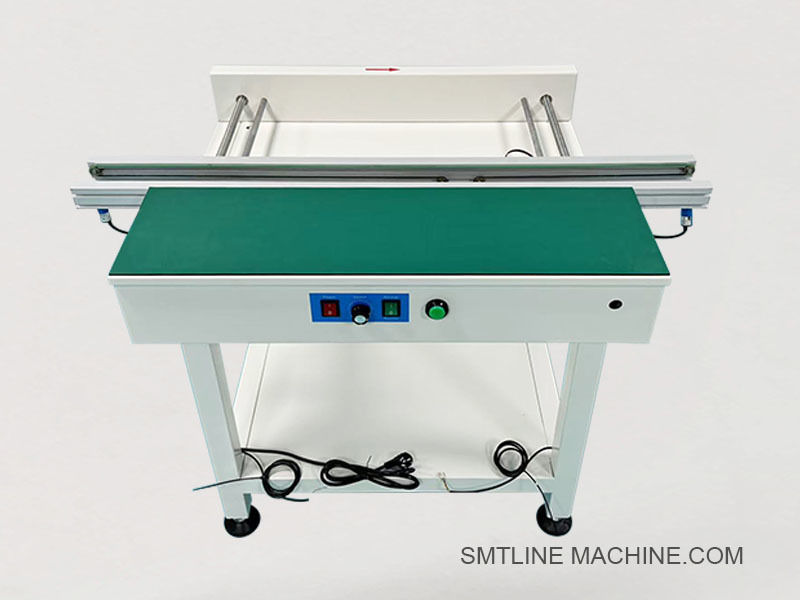

Hoge-efficiëntie Docking Station Dual Track PCB Conveyor voor naadloze overdracht van platen
-
Markeren
PCB-conveyor voor dokstation
,Dual Track PCB-conveyor
,PCB-conveyor voor naadloze overdracht
-
Merksmtlijn
-
ModelDocking station Dual Track PCB-conveyor
-
Capaciteit1009
-
Gewicht van de monteur0,79 kg
-
Grootte van de monter56
-
Leveranciersmtlijn
-
StaatNieuw
-
Plaats van herkomstChina
-
Merknaamsmtline
-
CertificeringYAMAHA Vibration Vibration Fit YV YS
-
ModelnummerDocking station Dual Track PCB-conveyor
-
Min. bestelaantal1
-
PrijsOnderhandelbaar
-
Verpakking DetailsHouten doos
-
Levertijd1-2 werkdagen
-
BetalingsconditiesT/T, Western Union, PayPal
-
Levering vermogen10 stuks per dag
Hoge-efficiëntie Docking Station Dual Track PCB Conveyor voor naadloze overdracht van platen
Docking station Dual Track PCB-conveyor- Ik weet het niet.
Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering
Productinleiding ¥ Docking Station Dual Track PCB Conveyor
De Docking Station Dual Track PCB Conveyor is een efficiënte inline SMT-transportmodule die is ontworpen om PCB's tussen upstream- en downstreamapparatuur te bufferen, over te dragen of te schakelen.met een vermogen van niet meer dan 50 W, deze transportband maakt het mogelijk om twee onafhankelijke PCB-lijnen tegelijkertijd te bedienen, waardoor de doorvoer voor SMT-productielijnen met twee banen wordt geoptimaliseerd.
Belangrijkste kenmerken
Dual-lane (dual-track) -ontwerp: kan twee PCB's gelijktijdig overbrengen, waardoor de productiviteit op lijnen met twee rijstroken verdubbelt.
Precieze edge-clamp transportrails: verstelbare breedte voor een breed scala aan plaatgroottes.
SMEMA-compatibel: Makkelijk te integreren met upstream/downstream machines.
Ingebouwde dockingbuffer: houdt PCB's tijdelijk vast als de volgende machine bezet is.
Modulair aluminium frame: stevig, antistatisch en eenvoudig te onderhouden.
Gebruikersvriendelijke bediening: touchscreen- of knop-paneelinterface met LED-indicatoren.
Optioneel: doorgang, stop, accumulatie of bypass, afhankelijk van de lijnconfiguratie.
Technische specificaties
| Posten | Specificatie |
| Model | DS-DT600 (voorbeeld) |
| Type vervoerband | met een vermogen van niet meer dan 50 W |
| PCB-grootte | 50 × 50 mm ️ 460 × 250 mm per spoor |
| Aanpassing van de vervoerbandbreedte | Handmatig of gemotoriseerd (optioneel) |
| Versnellingssnelheid | 0 ‰ 1000 mm/min verstelbaar |
| Hoogte van de transportband | 900 ± 20 mm |
| Vervoersrichting | Links naar rechts / rechts naar links (aanpasbaar) |
| Stroomvoorziening | AC 220V, 50/60Hz |
| Controlesysteem | PLC + touchscreen / knoppenpaneel |
| Air Supply | 4·6 kg/cm2 (inclusief pneumatische stop) |
| Frame materiaal | ESD aluminiumprofiel |
Optioneel
Doorvoer- of accumulatiemodus
Sensorgestuurde start/stop
Lichttoren of buzzer voor alarmindicatie
Bevestiging van een barcode scanner
Motoriceerde breedte-instelling
Buffertimer / bypassmodus
Toepassingen
SMT-lijnbalancering en buffering
Ondersteuning van SMT-productielijnen met twee rijstroken
Docking tussen pick-and-place machines, reflowovens en AOI
Aanverwante toebehoren ¥ Docking Station Dual Track PCB Conveyor
1Mechanische toebehoren
| Aanhangsel | Beschrijving |
| met een vermogen van niet meer dan 50 kW | ESD-veilige aluminium- of stalen rails voor elke rijstrook (instelbare breedte) |
| Grijp voor het instellen van de spoorbreedte | Voor handmatige wijzigingen van de spoorruimte (of motorische schroefdrijving) |
| Vervoerbanden/ketens | ESD-veilige timinggordel of platte gordel voor vervoer aan boord |
| Rollers voor randondersteuning | Vermijdt dat PCB's zakken tijdens lange overdrachten |
| met een breedte van niet meer dan 50 mm | Montage op raampunten voor de veiligheid en bescherming van de gebruiker |
| met een breedte van niet meer dan 50 mm | Voor het gelijkstellen van de transportbandhoogte om aan te passen aan de voor-/naaststroomapparatuur |
2. Elektrische onderdelen
| Aanhangsel | Beschrijving |
| foto-elektrische sensoren | detecteren van PCB's bij de toegang, het middenpunt of de uitgang (per spoor) |
| Grensschakelaars | Het detecteren van veranderingen in spoor- of beveiligingspositie |
| Touchscreenpaneel of knoppen | Mens-machine-interface (HMI) voor het besturen van transportbanden |
| LED-signaaltoren | Rood/geel/groen stapellicht voor statusindicatie |
| Schakelaar en bedieningspaneel | Bevestigt de motor/sensoren en beheert de logica |
| SMEMA-communicatiekabels | Mogelijkheid voor inline besturing met andere SMT-machines (beide sporen) |
3. Control & Logic Components
| Aanhangsel | Beschrijving |
| PLC-controller | Controles timing, sensoren, buffering en modi voor elk spoor |
| Versnellingsregelaar | Regelt de snelheid van de transportmotor onafhankelijk voor elke rijstrook |
| Motorrijbord | Voor stapmotor/servomotor (indien gemotoriseerde breedte-instelling wordt gebruikt) |
4Optioneel pneumatisch onderdeel
| Aanhangsel | Beschrijving |
| met een vermogen van niet meer dan 10 kW | Tijdelijk bewaren van PCB's tijdens de buffer- of wachtfase |
| elektrische klep | Beheer van de luchtstroom naar de pneumatische stoppen |
| Luchtfilterregelaar (FRL) | Zorg voor schone, droge lucht voor pneumatische onderdelen |
| PU-luchtbuizen | Antistatische luchtslang voor het sturen van luchtsystemen |
5Opties voor onderhoud en upgrade
| Aanhangsel | Beschrijving |
| smeerolie | Voor aandrijvingsaandrijvingen of railsystemen (VG32 of gelijkwaardig) |
| Reinigingsmiddelen | ESD-veilige borstel, doekjes, perslucht |
| vervangingsgordels | Voor beide sporen: reserve platte of tijdbanden |
| Reservesensor | Backup-emitter/ontvanger voor optische detectie |
| Bevestiging van een barcode scanner | Bevestiging van het kader voor codescanning/traceerbaarheid |
| Lichtgordijn (optioneel) | Bescherming van de exploitant voor open toegangsgebieden |
Verwante onderdelennummers ️ Docking station Double Track PCB-conveyor
1. Mechanische onderdelen
| Deelnaam | Deelnaam |
| Dual-track geleidingsrail (links) | ESD-aluminiumrail, 300 mm lang |
| Dual-track geleidingsrail (rechts) | Gelijkmatige rechterzijde gids |
| Breedte-instelling met loodschroef | Handmatige aanpassing voor beide rijstroken |
| Vervoerband (ESD) | 6 mm breed ESD-veilig timinggordel |
| Eindondersteuningsroller | Ø20 mm rol voor lange plankstabiliteit |
| Verstelbare machinevoet | M12 draad, 80 mm hoog, antivibratie |
2. Elektrische onderdelen
| Deelnaam | Beschrijving |
| Foto-elektrische sensor (invoer) | Invoer-/uitvoer-PCB-detectie |
| Foto-elektrische sensor (mid-track) | Middenconveyor sensor, diffuse type |
| Signaaltoren licht (3-kleurig) | Rood/groen/geel, 220V, met beller |
| Toetsknoppaneel | Dual-track bedieningspaneel |
| Stroomschakelaar (hoofd) | Rockertype met veiligheidsbescherming |
| SMEMA-kabel (10-pin, dubbel baan) | Communicatiekabel voor SMT-lijnen met twee sporen |
3. Beheers- en logische onderdelen
| Deelnaam | Beschrijving |
| PLC-controller (Mitsubishi) | Beheersing van de tweesporingslogic |
| Touchscreen HMI (Weinview) | 7-inch scherm voor tweesporingsbesturing |
| Inverter / snelheidsregelaar | Versnellingsregelaar voor transportmotor |
| Motor (transportband) | 60W 24V gelijkstroommotor voor een edge-clamp-transportband |
4. Pneumatische toebehoren (indien inbegrepen)
| Deelnaam | Beschrijving |
| Stoppercilinder (x2) | Compacte luchtcilinder, Ø25 mm boring |
| Vervaardiging van elektrische splijtstof | AIRTAC 5/2-wegklep, dubbelkanaal |
| FRL-eenheid (luchtvoorbereiding) | Filter-regulator-smeltercombinatie |
| PU-luchtbuizen (6 mm, zwart) | 6 mm ESD-veilige luchtbuizen |
5Optioneel / onderhoudsonderdelen
| Deelnaam | Beschrijving |
| smeerolie | voor aandrijfasten en lineaire geleidingsrails |
| Reservesensorkit (2-in-1) | Invoer- en uitvoersensor vervangingsset |
| Vervangende timinggordel | 6 mm dubbelband timinggordel (reserve) |
| Barcode Scanner Mount Bracket | Voor het instellen van een scanner met twee rijstroken |
| Veiligheidslichtgordijn (facultatief) | 400 mm breed, ESD-veilig, compatibel met twee rijstroken |
Vragen en antwoorden
1Wat is een Dual Track Docking Station PCB Conveyor?
Het is een in-line SMT-conveyor-systeem dat is ontworpen met twee onafhankelijke sporen om PCB's tussen machines zoals schermprinters, monteurs, AOI's,of ovens in productielijnen met twee rijstroken.
2Wat zijn de voordelen van het dubbele spoorontwerp?
Verdubbel de doorvoer in een compacte voetafdruk
Ondersteunt parallelle productie van verschillende of identieke PCB's
Verkorte wachttijden door onafhankelijk links/rechts spoor te beheren
Ideaal voor LED, TV-hoofdbord en SMT-lijnen met een hoge mix
3Welke functies vervult het dokstation?
PCB's van de ene machine naar de andere overbrengen
Buffers PCB's als het volgende station bezet is
Matches timing tussen machines
Optioneel omzeilen, doorsturen of ophopen
4Welke PCB-groottes worden ondersteund?
Typisch bereik: 50 × 50 mm tot 460 × 250 mm per spoor
De breedte van het vervoerband kan met de hand of met de motor worden verplaatst
Op aanvraag beschikbaar
5Wat is de hoogte en richting van de vervoerband?
Standardhoogte: 900 ± 20 mm
Vervoerrichting: van links naar rechts of van rechts naar links (aanpasbaar)
6Wordt SMEMA-communicatie ondersteund?
De transportband is volledig SMEMA-compatibel voor beide rijstroken, waardoor naadloze communicatie mogelijk is met SMT-apparatuur.
7. Welke soorten controle zijn beschikbaar?
Touchscreen HMI of knop bedieningspaneel
PLC-gebaseerde automatisering voor betrouwbare prestaties
Ondersteunt sensorgebaseerde automatische start/stop en rijstrookgebaseerde besturing
8Zijn pneumatische stopjes inbegrepen?
Pneumatische stoppers zijn optioneel, maar worden vaak meegeleverd om de plaatpositie en buffering te regelen.
9Wat zijn de gemeenschappelijke of optionele onderdelen?
Vervoerbanden (ESD-veilig tijdband)
foto-elektrische sensoren (Omron E3Z/E3F-serie)
Stootcylinders (voor stopfunctie)
Signaaltorenverlichting
met een vermogen van niet meer dan 50 W
SMEMA-kabels
10Wat voor onderhoud is vereist?
Dagelijks: riemen schoonmaken en sensoren controleren
Wekelijks: inspectie van het spoorbreedte-mechanisme en de motor aandrijving
Maandelijks: smeer de rails en controleer de bedrading/pneumatica
Vervang versleten riemen of sensoren indien nodig
11Kan het aangepast worden?
Ja, we bieden aanpassingen aan zoals:
Breedte of hoogte van de transportband
Aanvullende sensoren
Motoriceerde breedte-instelling
Multi-mode logica (pass-through, accumulate, reject bypass)
Integratie van een barcode scanner
MES-klaar interfaces
12Wat is de levertijd?
Standaardconfiguratie: 3-5 werkdagen
Op maat gemaakte modellen: 710 werkdagen
We ondersteunen dringende levering met onderdelen op voorraad.
