High-Speed PCB Parallel Transport Machine (XY-465, XY-460) for Automated Production

PCB-parallelle transportmachine (model XY-465 XY-460)- Ik weet het niet.

Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering

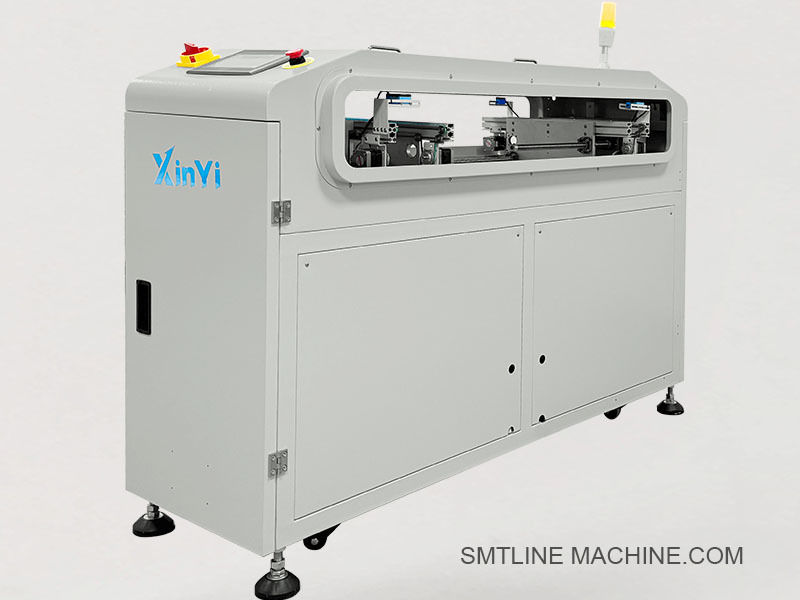

Productenintroductie PCB-parallelle transportmachine (model XY-465 / XY-460)

De PCB Parallel Transport Machine, modellen XY-465 en XY-460, is ontworpen om PCB's zijdelings (zijwaarts) tussen parallelle productielijnen of apparatuur in SMT-assemblagelijnen te verplaatsen.Het zorgt voor een soepele en nauwkeurige horizontale overdracht van de planken zonder rotatie, met name in configuraties met meerdere lijnen of twee rijstroken.

Deze machines worden veel gebruikt voor het verbinden van twee lijnen, het balanceren van lijnen of het verschuiven van schroeven van een printer of SPI naar een montage- of inspectiesysteem.Vooral wanneer de beperkingen van de lay-out de directe overdracht in lijn verhinderen.

Belangrijkste kenmerken

Precision parallel transfer van PCB's tussen apparatuur of lijnen
Een glad glijmmechanisme met een nauwkeurige plaatsing
Verstelbare vervoerbandbreedte voor verschillende PCB-groottes
Verkrijgbaar in tweerichtingsmodellen (XY-465) of in eenrichtingsmodellen (XY-460)
ESD-veilig ontwerp met aluminiumframe en platform van roestvrij staal
Touchpaneel- of knopbewerking, PLC-gestuurd
Compacte voetafdruk, gemakkelijke integratie met SMT-productielijnen
SMEMA-interface compatibel voor inline besturing

Technische specificaties

Toepassingen

Overdracht van PCB's tussen parallelle SMT-lijnen
Het overschakelen van PCB-stroom van het ene spoor naar het andere (bijv. SPI naar AOI)
Beheer van tweebaanvervoer met hoge snelheid
Ideaal voor LED, automobiel en grote PCB-lijnen

Facultatieve taken

Signaaltorenlicht (R/Y/G)
Bevestiging van een barcode scanner
Motoriceerde breedte-instelling
Buffer- of uitlijningsmodule
Integratie van MES-interfaces

Verwante toebehoren XY-465 / XY-460 PCB Parallel Transport Machine

1. Mechanische onderdelen

2. Elektrische onderdelen

3. Pneumatische onderdelen (indien geconfigureerd met stoppers of duwen)

4Onderhoud / Optioneel accessoire

1. Mechanische onderdelen

HIWIN-MGN15H-400 ?? 400 mm lineaire geleidingsrail
HIWIN-MGN15H-C ️ MGN15 lineaire geleidingsblok (compatibel met bovenstaande rails)
TBI-SFU1204-400 Ballenschroefassemblage, 12 mm doorsnede, 400 mm lengte
CVB-6ESD-PT 6 mm breed ESD-veilig timinggordel
SHP-PLATE460 Roestvrijstalen pendelplaat, 460 mm lang
FT-M12-80A ️ Verstelbare machinevoet, M12 draad, 80 mm hoogte

2. Elektrische onderdelen

57BYGH76 NEMA 23 stappenmotor, 2.8A
DM 542
Omron E3Z-D61 Photo-elektrische sensor, NPN-uitgang, diffuse reflector type
LX19-111 Compacte grensschakelaar voor slagfeedback
Weinview TK6071i 7 inch HMI touchscreen, RS232/RS485 interface
STL-3C-RGY220 3 kleuren signaaltoren licht met buzzer, 220V AC
ESB-22R 22 mm noodstopknop, draai-om-terugzetten
SMEMA-CB10 10 pin SMEMA-communicatiekabel

3. Pneumatische onderdelen (facultatief)

AIRTAC SDA25×20 ️ Compacte luchtcilinder, 25 mm boor, 20 mm slag
AIRTAC 4V210-08 ¢ Dubbele magnetoventil, 5/2 weg, 24V gelijkstroom
AC2010-02 FRL-eenheid (filter, regulator, smeermiddelcombinatie)
PU6-BK-ESD 6 mm zwarte ESD-veilige luchtbuis

4Onderhoud en optionele accessoires

VG32-LUBE ️ smeerolie voor kogelschroeven en lineaire rails
CVB-RB6-DUAL ¢ ESD-beveiligde reserve-tijdband, 6 mm breed
SNS-KIT-E3Z ¢ Reservekits voor sensoren (E3Z + beugel)
BCR-MNT01 Barcode scanner bevestigingsbeugel
LC-400X20-ESD Safety light curtain, breedte 400 mm, ESD-veilig

Vragen en antwoorden gids PCB-parallelle transportmachine (model XY-465 / XY-460)

1Waar wordt een PCB Parallel Transport Machine voor gebruikt?

De parallelle transportmachine is ontworpen om PCB's zijdelings (lateral) tussen aangrenzende SMT-productielijnen of -apparatuur te verplaatsen.een soepele en efficiënte behandeling van het bord te waarborgen.

2Wat is het verschil tussen XY-465 en XY-460?

XY-465: Ondersteunt tweerichtingsoverdracht (links-rechts), waardoor PCB's in beide richtingen kunnen worden verplaatst.
XY-460: Ondersteunt eenrichtingsoverdracht, meestal van één kant (links → rechts of rechts → links).

3Wat zijn de typische toepassingen?

Overdracht van PCB's tussen parallelle SMT-lijnen
Verandering van de PCB-stroomrichting wanneer inline-overdracht niet mogelijk is
Verbindingsmachines zoals SPI, AOI en pick-and-place-systemen
Balancering van productielijnen met twee rijstroken of met een hoge mix

4Welke PCB-groottes worden ondersteund?

Standard PCB-bereik: 50 × 50 mm tot 460 × 250 mm
Op aanvraag beschikbaar
De breedte kan handmatig of gemotoriseerd worden aangepast, afhankelijk van het model

5Wordt SMEMA-communicatie ondersteund?

Zowel de XY-465 als de XY-460 zijn uitgerust met SMEMA-compatibele interfaces voor eenvoudige integratie in-line met upstream- en downstreamapparatuur.

6Hoe wordt de overdracht uitgevoerd?

Het shuttle-mechanisme maakt gebruik van lineaire geleidingsrails en een kogelschroef, aangedreven door een stappenmotor of servomotor voor nauwkeurige zijdelingse positionering zonder het bord te draaien.

7Welke besturingsmogelijkheden zijn er?

Touchscreen HMI of knop bedieningspaneel
Beheerd door PLC voor precieze automatisering
Ondersteunt programmeerbare bewegingssequenties en overdrachtslogic

8Is luchtdruk vereist?

Alleen als er optionele pneumatische stoppers of duwers zijn geïnstalleerd. In dat geval is een luchttoevoer van 4 ‰ 6 kg/cm2 vereist.

9Wat is de machine hoogte en snelheid?

Hoogte: 900 ± 20 mm (inclusief verstelbare voeten)
Typische cyclustijd: 5−8 seconden per overdracht, afhankelijk van de grootte en configuratie van de PCB

10. Welke optionele functies zijn beschikbaar?

Signaaltorenlicht (R/G/Y met piep)
Montagebeugels voor barcode scanners
Veiligheidslichtgordijn
Motoriceerde breedte-instelling
MES-systeeminterface

11Wat voor onderhoud is vereist?

Regelmatige reiniging van rails en riemen
Schroeven en kogelleidingen smeren (bijv. met VG32-olie)
Inspectie van sensoren, motoren en bedrading
Onderdelen voor banden, sensoren of cilinders

12Wat is de levertijd?

Standaardmodellen: 3-5 werkdagen
Op maat gemaakte configuraties: 7~10 werkdagen
Dringende bestellingen ondersteund afhankelijk van voorraad
