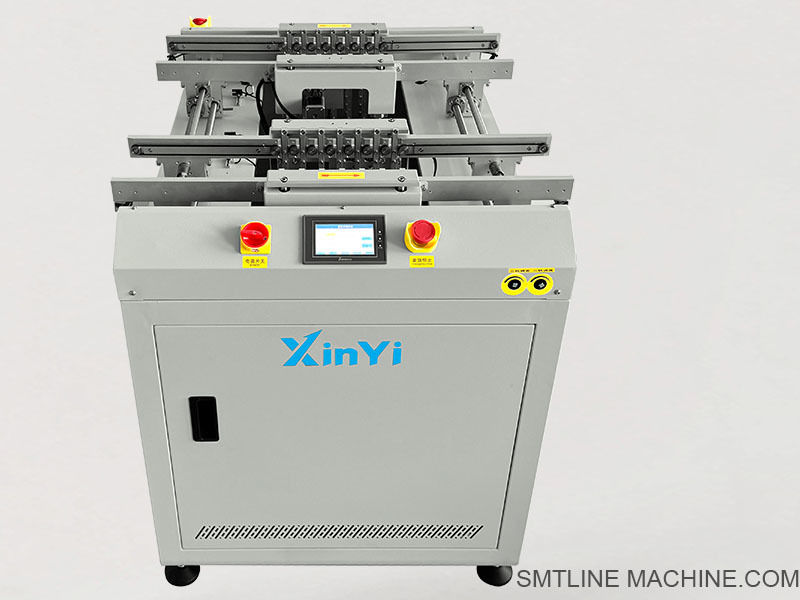

Dual Track PCB Buffer Conveyor Model XY-SX350S van SMTLINE voor Nauwkeurige PCB Screening

Dual-track screeningsmachine (Model XY-SX350S) Dual Track PCB Buffer transportband (Model XY-SX350S)​
Ons bedrijf is al 11 jaar actief en zal zeker uw beste keuze zijn met gegarandeerde kwaliteit en snelle levering




Productintroductie – Dual-track screeningsmachine / PCB Buffer transportband

Model: XY-SX350S

De XY-SX350S is een hoogwaardige Dual Track PCB Screening en Buffer transportband, ontworpen om PCB's tijdelijk op te slaan (bufferen), te screenen of door te voeren tijdens pauzes of flow-balancering van de productielijn. Het beschikt over twee onafhankelijke transportbanen voor dual-lane SMT-lijnen, waardoor de efficiëntie en lijnbenutting toenemen en knelpunten worden voorkomen.

Dit model is vooral handig tussen apparatuur zoals SPI, mounters, AOI en reflow-ovens, waar timingverschillen of lijnbalancering vereist zijn.

Belangrijkste kenmerken:

Dual-lane transportsysteem voor onafhankelijke of gesynchroniseerde werking
Bufferfunctie om PCB's op te slaan tijdens stilstand van downstream
Screening/inspectiezone voor tijdelijke opslag of visuele controle door de operator
SMEMA-interface compatibel voor volledige lijnautomatisering
ESD-veilige riemen en frame, geschikt voor het hanteren van gevoelige PCB's
Verstelbare railbreedte voor meerdere PCB-maten
Ondersteunt meerdere modi: doorvoer, buffer, handmatige inspectie

Technische specificaties:

Toepassingsscenario's:

Buffer tussen SPI en mounter of mounter en AOI
Tijdelijke PCB-screeningszone voor kwaliteitscontrole
Balancering van dual-lane productielijnen
Doorvoermodus wanneer bufferen niet vereist is
Compatibel met LED-, automotive- en consumentenelektronica SMT-lijnen

Optionele functies:

Signaaltorenlicht (3-kleuren)
Barcode scannerbevestiging
MES-systeeminterface
Handmatige inspectiestation (vergrootglaslamp, operatorpad)
Veiligheidslichtgordijn of acryl afscherming
Gemotoriseerde railbreedteverstelling

Gerelateerde accessoires – Model XY-SX350S

(Dual-lane PCB Buffer transportband / Screening transportband)

1. Mechanische componenten

CVR-DT350-ESD – Dual-lane ESD-veilige transportbandrail (350 mm PCB-breedte per baan)
CVB-6ESD-DUAL – 6 mm antistatische tandriem voor dual-lane PCB-transport
SHP-GUIDE-2L350 – Dual-lane zijgeleidingsrailbeugels
ADJ-RW-H350 – Handmatig railbreedteverstellingsmechanisme (gedeeld of onafhankelijk)
FT-M12-80A – Verstelbare nivelleervoet, M12-draad, antislip ontwerp
FRAME-ALU-XYSX – Gecoat aluminiumlegering frame voor ESD-veilige machinebasis
SCREEN-BRACKET – Optionele beugel / stopperarm voor visuele inspectie

2. Elektrische componenten

Foto-elektrische sensoren (bijv. Omron E3Z-D61) – Voor PCB-aanwezigheidsdetectie in beide banen
Eindschakelaars (LX19-111) – Detecteren railpositie of handmatige inspectieplateautoestand
Stappenmotor (57BYGH76) – Drijft transportband aan (1 per baan)
Motordriver (DM542 of equivalent) – Regelt de snelheid van de stappenmotor
PLC-controller (Mitsubishi FX3U-24MT) – Beheert doorvoer/buffer/screening logica
Touchscreen HMI (Weinview TK6071i) – Interface voor selectie van de operatormodus
SMEMA-kabels (SMEMA-CB10-DUAL) – Communicatiekabels voor dual-lane integratie
Signaaltorenlicht (STL-3C-RGY220) – Driekleurige indicator met zoemer

3. Optionele pneumatische componenten (indien uitgerust met handmatige inspectiestopper):

AIRTAC SDA20×20 – Compacte stoppercilinder voor handmatige inspectiemodus
AIRTAC 4V210-08 – 5/2-weg magneetventiel voor luchtregeling
AC2010-02 – FRL-eenheid (filter + regelaar + smeerder)
PU6-BK-ESD – 6 mm antistatische PU-slang voor luchtverbindingen

4. Onderhoud & Optionele kits

CVB-RB6-DT – Vervangende ESD-veilige transportbanden
SNS-KIT-E3Z – Reserve sensorkit (E3Z + bevestiging)
TRAY-SX-INSPECT – Handmatige inspectieplateau (verwijderbaar)
MAG-LAMP-KIT – LED-vergrootlamp met arm (voor inspectiezone)
BCR-MNT01 – Beugel voor barcode scanner
LC-400X20-ESD – Veiligheidslichtgordijn (optioneel, 400 mm overspanning)

Gerelateerde onderdeelnummers – Dual Track PCB Buffer transportband (Model XY-SX350S)

Mechanische componenten

CVR-DT350-ESD – Dual-lane ESD-transportbandrails, ondersteunt PCB's tot 350 mm breed per baan
CVB-6ESD-DUAL – Set van 6 mm antistatische tandriemen voor dual-lane transport
ADJ-RW-H350 – Handmatig railbreedteverstellingsmechanisme met handwiel en schroefdraadstang
SHP-GUIDE-2L350 – Geleiderailbeugels voor beide banen om PCB-scheeftrekking te voorkomen
FT-M12-80A – Verstelbare M12 machinevoeten met antislipbasis

Elektrische componenten

Omron E3Z-D61 – Foto-elektrische sensor (diffuse reflectietype), gebruikt voor PCB-detectie
LX19-111 – Roltype eindschakelaar, gebruikt om de plateautopositie of mechanische grenzen te detecteren
57BYGH76 – Stappenmotor, 57-serie, één vereist per transportbaan
DM542 – Stappenmotordriver compatibel met de 57BYGH76 motor
FX3U-24MT – Mitsubishi PLC, 24 input/output punten, geschikt voor dual-lane logische besturing
TK6071i – 7-inch Weinview touchscreen HMI, gebruikt voor besturingsinterface en diagnostiek
STL-3C-RGY220 – Signaaltorenlicht met rode, gele en groene indicatoren en zoemer (AC 220V)
SMEMA-CB10-DUAL – Dual-channel SMEMA signaalkabels voor upstream/downstream communicatie

Pneumatische componenten (optioneel, voor screening/stopper functie)

AIRTAC SDA20×20 – Compacte luchtcilinder voor inspectiestopper of bufferplateau
AIRTAC 4V210-08 – 24V DC magneetventiel gebruikt om de bediening van de luchtcilinder te regelen
AC2010-02 – FRL-eenheid die luchtfilter, regelaar en smeerder combineert
PU6-BK-ESD – 6 mm buitendiameter antistatische PU-slang voor persluchtleidingen

Onderhoud en optionele add-ons

CVB-RB6-DT – Vervangende riemenset, antistatisch, voor beide transportbanen
SNS-KIT-E3Z – Sensor montage hardware kit voor Omron E3Z serie
TRAY-SX-INSPECT – Afneembaar inspectieplateau voor handmatige visuele screening
MAG-LAMP-KIT – LED-vergrootlamp met verstelbare arm, wordt gemonteerd op de inspectiezone
BCR-MNT01 – Barcode scannerbeugel, compatibel met Honeywell en Zebra apparaten
LC-400X20-ESD – Optioneel ESD-veiligheidslichtgordijn, 400 mm detectiegebied

FAQ-gids – Dual Track PCB Buffer transportband (Model XY-SX350S)

1. Wat is de belangrijkste functie van de XY-SX350S?

De XY-SX350S is een dual-track screening- en buffertransportband, die wordt gebruikt om PCB's tijdelijk op te slaan, te inspecteren of over te brengen tussen SMT-machines. Het helpt de flow tussen apparatuur in evenwicht te brengen, lijnstops te voorkomen en handmatige inspectie mogelijk te maken indien nodig.

2. Waar wordt het typisch gebruikt in een productielijn?

Het wordt vaak geplaatst tussen:

SPI en mounter
Mounter en AOI
AOI en reflow-oven
Andere knelpunten in een dual-lane SMT-productielijn

3. Wat is de maximale PCB-grootte die wordt ondersteund?

Elke baan ondersteunt PCB-formaten van 50 × 50 mm tot 350 × 250 mm. Aangepaste formaten zijn ook op aanvraag beschikbaar.

4. Kan het zowel in doorvoer- als buffermodus werken?

Ja. Het ondersteunt meerdere modi:

Doorvoermodus (normaal transport)
Buffermodus (tijdelijk vasthouden tijdens lijnstops)
Screening/inspectiemodus (handmatige controlezone)

5. Ondersteunt het SMEMA-communicatie?

Ja, het heeft dubbele SMEMA-interfaces (één per baan) voor communicatie met upstream- en downstream SMT-apparatuur.

6. Is de railbreedte instelbaar?

Ja, de transportband heeft een handmatig of gemotoriseerd railbreedteverstellingssysteem, waardoor het verschillende bordbreedtes kan verwerken.

7. Wat voor soort riemen gebruikt het?

Het gebruikt ESD-veilige tandriemen, 6 mm breed, ontworpen om gevoelige PCB's te beschermen tegen statische elektriciteit tijdens het transport.

8. Wat is de standaardhoogte van de machine?

De transporthoogte is 900 ± 20 mm, wat standaard is voor SMT-lijnen en kan worden aangepast met de machinevoeten.

9. Is er een luchttoevoer nodig?

Alleen als de machine pneumatische componenten bevat, zoals een stopper voor handmatige inspectie. In dat geval is een luchtdruk van 4–6 kg/cm² vereist.

10. Welke besturingsopties zijn er beschikbaar?

Standaardversie: Drukknopbediening voor basisbewerkingen
Geavanceerde versie: Touchscreen HMI met PLC voor modusselectie, snelheidsaanpassing, diagnostiek en alarmen

11. Wat zijn de optionele functies?

Signaaltorenlicht met zoemer
Barcode scannerbeugel
Veiligheidslichtgordijn
Handmatig inspectieplateau
LED-vergrootlamp voor visuele controles
MES-interface-integratie

12. Welk onderhoud is vereist?

Reinig de riemen en sensoren regelmatig
Controleer de riemspanning en slijtage
Inspecteer de motor- en PLC-bedrading per kwartaal
Smeer bewegende delen (zoals afstelschroeven) maandelijks

13. Wat is de typische doorlooptijd?

Standaardmodellen: 3–5 werkdagen
Aangepaste versies: 7–10 werkdagen
