Productintroductie – Micro PCB Mini Compact Loader

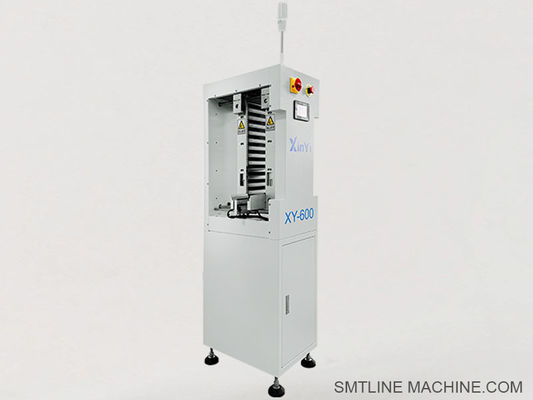

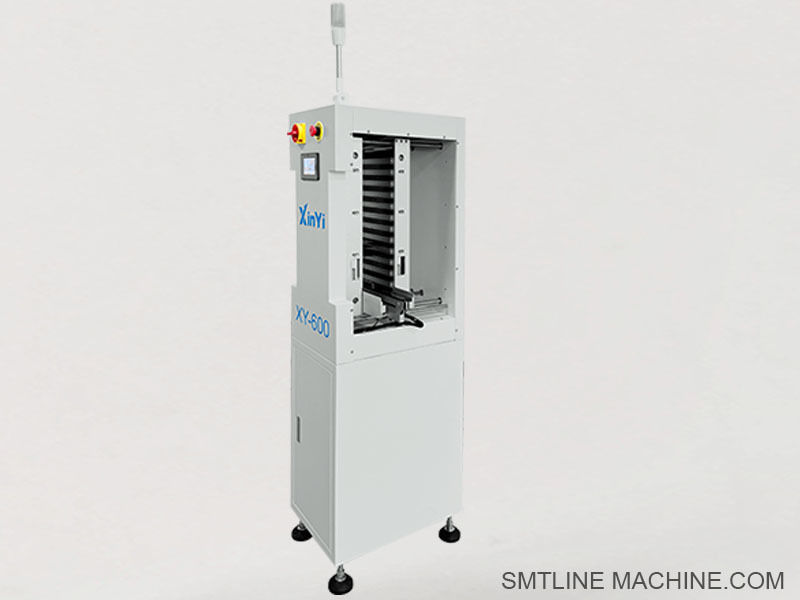

De Micro PCB Mini Compact Loader is een automatische bordlaadeenheid met een kleine voetafdruk, ontworpen voor compacte SMT-productielijnen en micro-PCB-toepassingen. Het is ideaal voor omgevingen waar ruimtebesparing, hoge precisie en lichtgewicht bordverwerking cruciaal zijn, zoals in LED-modules, sensoren, wearables en geminiaturiseerde elektronica.
Ondanks zijn kleine formaat integreert de lader magazijnheffen, SMEMA-communicatie en PCB-uitlijningsfuncties, waardoor consistente, betrouwbare bordtoevoer aan het begin van een geautomatiseerd SMT-proces wordt gegarandeerd.

Belangrijkste kenmerken:
Compact ontwerp – Ideaal voor krappe productieruimtes en SMT-opstellingen op tafel
Magazijnladen – Duwt PCB's automatisch uit magazijnen op de transportband
Ondersteunt micro-PCB's – Variërend van 30 × 30 mm tot 150 × 200 mm
Precisiepositionering – Soepel duwsysteem met sensorgestuurde uitlijning
SMEMA-compatibel – Eenvoudige integratie met apparatuur stroomopwaarts en stroomafwaarts
Touchscreen of knopbediening – Eenvoudige gebruikersinterface
Antistatische constructie – Volledig ESD-veilige structuur voor gevoelige componenten

Specificaties (Typisch)
PCB-formaatbereik: 30 × 30 mm – 150 × 200 mm
Magazijnformaat: 355 × 320 × 563 mm (aanpasbaar)
Laadmethode: Duwarm met sensorgestuurde toevoer
Transporthoogte: 900 ± 20 mm
Voeding: AC 220V, 50/60 Hz
Luchttoevoer: 4–6 kg/cm² (indien pneumatische duwer gebruikt)
Besturingssysteem: PLC + HMI of drukknop paneel
Structuur: Poedergecoat stalen frame + aluminiumlegering + ESD-materialen

Toepassingsscenario's:
Micro PCB- of kleinformaat product SMT-lijnen
LED-driverbord, USB-bord, PCB-voeding voor draagbare apparaten
Laboratoriumschaal of proefproductielijnen
Desktop SMT-lijnen met beperkte vloerruimte








Gerelateerde accessoires – Micro PCB Mini Compact Loader
Mechanische componenten
Mini-magazijnrek – Houdt standaard of op maat gemaakte PCB-magazijnen (meestal 355 × 320 × 563 mm, kan kleiner zijn voor micro-borden)
Precisie duwarm – Verplaatst PCB's van magazijnslots naar de transportband; kan gemotoriseerd of pneumatisch zijn
Compacte PCB-geleiderails – Verstelbare ESD-veilige rails om kleine borden nauwkeurig te geleiden
Magazijnhefplatform – Ondersteunt verticaal heffen voor magazijn met soepele stappen
Transportband (ESD-veilig) – Smalle timingriem voor delicate bordoverdracht
Verstelbare machinevoeten (M10/M12) – Nivelleringsvoeten om een stabiele opstelling op banken of compacte ruimtes te garanderen
Elektrische componenten
Foto-elektrische sensoren (bijv. Omron E3Z-serie) – Detecteren PCB-positie, magazijnslot of duwerstatus
Stappenmotor (42/57-serie) – Drijft duwer of transportband aan (afhankelijk van configuratie)
Motordriver (bijv. DM422C / DM542) – Bestuurt de werking van de stappenmotor
PLC-controller (Mitsubishi FX1N/FX3U-serie of equivalent) – Logische besturing voor toevoertiming en magazijnbehandeling
Touchscreen HMI of drukknop paneel – Gebruikersbedieningsinterface (optioneel touchscreen voor slimme modellen)
Signaaltorenlicht (2-kleurig of 3-kleurig) – Geeft machinestatus en waarschuwingen aan
Optionele pneumatische componenten (indien luchtgestuurde duwers worden gebruikt)
Mini-luchtcilinder (bijv. AIRTAC SDA16×20) – Compacte actuator voor het duwen van borden
Solenoïdeklep (bijv. AIRTAC 4V110-06) – Regelt de luchttoevoer naar de duwers
FRL-eenheid (mini) – Filter + regelaar + smeerapparaat voor schone, stabiele luchttoevoer
Antistatische PU-slang (4 mm of 6 mm) – Voor veilige luchttoevoer met ESD-bescherming
Reserveonderdelen & Onderhoudskits
Vervangende ESD-timingriemen – Voor mini-transportbanden (meestal 6 mm breed)
Sensor montagebeugelkit – Bevat L-beugels, schroeven, kabelclips
Magazijnstopperclips of geleiders – Voorkomen van magazijnverschuiving of verkeerde uitlijning
Eindschakelaars – Voor het detecteren van de bovenste/onderste reislimieten van het magazijn
Stofkappen of acryl beschermkappen – Optionele veiligheidskappen voor compacte werkruimtes











Gerelateerde onderdeelnummers – Micro PCB Mini Compact Loader

Mechanische componenten
MAG-RACK-150200 – Mini PCB-magazijn (ondersteunt 150 × 200 mm of kleinere borden)
PUSHER-MINI-MTR – Compacte duwarm (motor-aangedreven versie)
PUSHER-MINI-AIR – Compacte duwarm (pneumatische versie)
RAIL-MINI-ESD – Verstelbare antistatische PCB-geleiderail voor micro-borden
LIFT-PLT-MC220 – Magazijnhefplatform-assemblage
BELT-ESD-6MM – 6 mm ESD-veilige timingriem voor compact bordtransport
LEVEL-M10-50F – Verstelbare M10 machinevoet, anti-vibratietype

Elektrische componenten
E3Z-D61-OM – Omron foto-elektrische sensor voor detectie van kleine PCB's
42BYGH34 – NEMA 17 stappenmotor (voor kleine transportband of duwer)
DM422C – Micro stappenmotordriver (geschikt voor NEMA 17/23)
FX1N-14MT-PLC – Mitsubishi-stijl mini-PLC voor compacte loader-logica
HMI-TK6070iQ – Weinview 7” touchscreen voor gebruikersbediening (optioneel)
BTN-PNL-LOADER – Basis drukknop paneel met noodstop
STL-2C-MINI – Tweekleurige signaallichttoren (Rood/Groen) voor loaderstatus

Pneumatische componenten (indien van toepassing)
SDA16×20-AIR – Mini-luchtcilinder (compacte duwarm-actuator)
4V110-06-AIR – Solenoïdeklep, 2-positie, 24V DC
FRL-MINI-04 – Kleine FRL-luchtvoorbereidingseenheid (¼" poorten)
TUBE-4ESD – 4 mm antistatische PU-luchtslang (zwart of blauw)

Onderhoud & Optionele items
BELT-SPARE-6MM – Reserve 6 mm antistatische riem
SNS-BRKT-KIT – Hardwarekit voor sensormontage
STOP-CLIP-MAG – Magazijnslotstopperclips
LIMIT-LX19-M – Eindschakelaar voor detectie van hefhoogte
COVER-ACR-MINI – Optioneel acryl stof/veiligheidsklep paneel
BCR-MNT-MINI – Barcodescannerbevestiging (voor optionele traceerbaarheidsintegratie)






FAQ-gids – Micro PCB Mini Compact Loader
1. Waar wordt de Micro PCB Mini Compact Loader voor gebruikt?
Deze lader is ontworpen om automatisch micro-PCB's uit magazijnen in een SMT-productielijn te voeden. Het is ideaal voor kleine of smalle PCB's die worden gebruikt in producten zoals LED-modules, USB-apparaten, sensoren en wearables.
2. Welke PCB-formaten ondersteunt het?
Typische ondersteunde PCB-formaten variëren van 30 × 30 mm tot 150 × 200 mm. Aanpassingen zijn beschikbaar voor nog kleinere of iets grotere borden.
3. Wat voor soort magazijnen gebruikt het?
Het gebruikt standaard of aangepaste PCB-magazijnen, meestal 355 × 320 × 563 mm, hoewel kleinere magazijnen kunnen worden gemonteerd voor micro-PCB's.
4. Is het geschikt voor desktop- of laboratoriumschaalproductie?
Ja. Het heeft een compacte voetafdruk, waardoor het ideaal is voor desktop SMT-lijnen, proefproductie, R&D-laboratoria of kleine batchruns.
5. Ondersteunt het SMEMA-communicatie?
Ja. De lader is SMEMA-compatibel, waardoor deze kan communiceren met SMT-machines stroomopwaarts en stroomafwaarts.
6. Welke soorten besturingssystemen zijn er beschikbaar?
Basismodellen gebruiken drukknop panelen met indicatielampjes.
Geavanceerde modellen zijn voorzien van een touchscreen HMI en PLC-besturing voor nauwkeurige bediening en foutdiagnostiek.
7. Is pneumatische kracht vereist?
Alleen als de unit luchtgestuurde duwers gebruikt. In dergelijke gevallen is een persluchttoevoer van 4–6 kg/cm² vereist. Anders gebruiken sommige modellen alleen elektromotoren.
8. Wat is de hoogte van de transportband?
De standaard werkhoogte is 900 ± 20 mm, wat overeenkomt met de meeste SMT-lijnstandaarden.
9. Welke veiligheidsvoorzieningen zijn inbegrepen?
Optionele functies zijn onder meer:
Signaaltorenlicht voor statusindicatie
Noodstopknop
Antistatische constructie voor ESD-gevoelige PCB's
Acryl veiligheidskappen (optioneel)
10. Kan het verschillende magazijnformaten aan?
Ja. Het kan worden geconfigureerd om verschillende magazijnhoogtes of sleufaantallen te accommoderen, inclusief aangepaste magazijntypes voor micro-borden.
11. Hoe wordt PCB-uitlijning gewaarborgd?
Het gebruikt foto-elektrische sensoren en geleiderails om ervoor te zorgen dat PCB's nauwkeurig op de transportband worden geduwd en gepositioneerd.
12. Welk onderhoud is vereist?
Reinig transportbanden regelmatig
Inspecteer en draai bewegende delen vast
Controleer de sensorfunctie en pas de uitlijning aan
Vervang versleten riemen of cilinders indien nodig
Smeer geleiders en rails periodiek
13. Wat is de standaard doorlooptijd?
Standaardmodellen: 3–5 werkdagen
Aangepaste versies: 7–10 werkdagen, afhankelijk van de configuratie
