SMTLINE Shamir Spark Machine Zwarte Afdichtingsstrip 130001622 Langzame Draad Accessoire SMT Reserveonderdelen

Shamir vonkmachine zwart afdichtband 130001622 traag draad accessoire

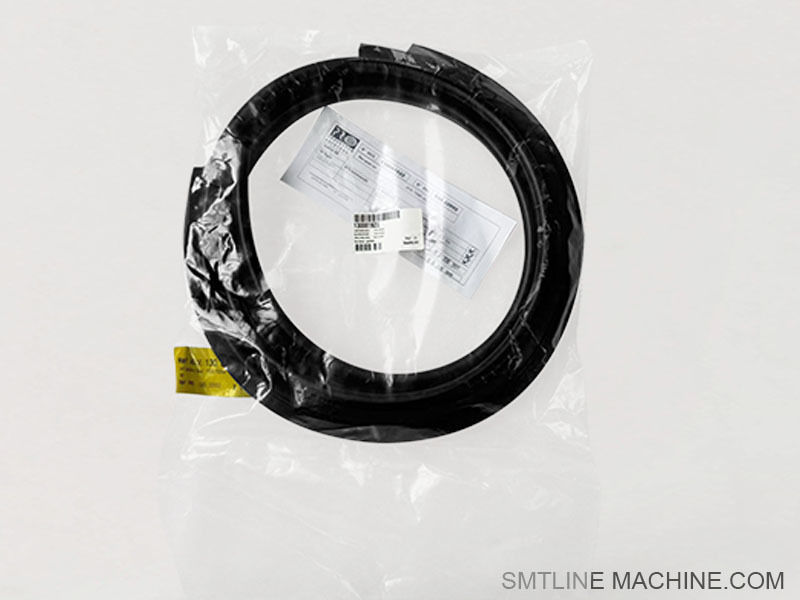

Product Inleiding Shamir Spark Machine Zwarte afdichtband
Deelnummer: 130001622
Model: Zwarte afdichtband voor langzame draad EDM
Deze Black Sealing Strip is een precisie verbruiksmateriaal dat is ontworpen voor draadgesneden EDM-machines, met name Charmilles FO-modellen (bijv. FO3X, FO350).Het fungeert als een afdichting of beschermende strip die helpt bij het behoud van optimale spoeling tijdens langzaam snijden draad operaties.
Deze strip wordt meestal naast de snijdraad geïnstalleerd en voorkomt dielektrische lekkage en vermindert de verontreiniging, waardoor een stabiele bewerkingsnauwkeurigheid, een langere levensduur van de dielektrische vloeistof,en consistente snijprestaties, met name cruciaal bij fijne of langzame bewerkingen.

Belangrijkste kenmerken
OEM-deelnummer: 130001622
Lange: ongeveer 2570 mm (geschikt voor Charmilles FO3X/FO350 machines)
Materiaal: Duurzaam, slijtvast synthetisch rubber of polymeer met een zwarte afwerking
Functie: Verzegelt de vonkruimte om de dielectrische integriteit tijdens het bewerken te behouden

Compatibiliteit en toepassing
Ontworpen voor EDM-draad-snijmachines van de Charmilles FO-serie (FO3X, FO350)
Essentieel voor het gebruik van draden met langzaam snijden (micro-snijden)
Ideaal voor het handhaven van een schone dielectrische stroom, het verminderen van de ophoping van vlekken en het verbeteren van de oppervlakteafwerking

Voordelen
Verlengt de levensduur van de elektrode draad door het afdichten van de snijzone effectief
Vermindert het verbruik van dielektrische vloeistof en verontreiniging
Helpt bij het handhaven van een consistente nauwkeurigheid en oppervlakkegehalte
Gemakkelijk te installeren en te vervangen tijdens routineonderhoud

Aanvullende slow-wire accessoires (vaak samen gebruikt)
van de soort gebruikt voor de vervaardiging van elektrische voertuigen
met een vermogen van niet meer dan 10 kW
met een breedte van niet meer dan 50 mm
Buitenslagers en banden voor rollers








Verwante toebehoren ️ Zwart afdichtband (130001622)

1. Draadleidingsassemblages
Hoogste en onderste diamantdraadleidingen
¢ Zorg voor een stabiele en nauwkeurige positionering van de draad tijdens het snijden
¢ Vaak gebruikt met geleidingsblokken die compatibel zijn met het afdichtingsstreepgebied
Gidsblokhouders / gidsbussen
¢ Het raam dat de diamanten draadleidingen en afdichtingsstroken vasthoudt

2. Spoel- en afdichtingscomponenten
Spoelbuizen / straalbuizen
️ Direct dielektrische vloeistof onder hoge druk naar de vonkzone, meestal in de buurt van de afdichtband
Rubberen afdichtingspakkingen / O-ringen
¢ Helpt bij het onderhouden van een strak vloeistofdicht in de geleidingsassemblage of onderhoofdseenheid
Zijdelingse verzegelingen / U-cups / lipverzegelingen
¢ Werk naast de hoofddichtingsband om dielektrische lekkage te verminderen

3. Drive & Transport Mechanisme
Draadbanden (tijdbanden)
Gebruikt in draadtransportsystemen, meestal in de buurt of rond de afdichtingszone
Hoogste/laagste rollagers
¢ Zorg voor een soepele beweging van de draad over het snijpad, in de buurt van de afdichting

4. Ondersteunende & Montage Hardware
Bevestigingsclippen/beugels met afdichtband
¢ Bevestig de strip op de plaats op de snijkop van de EDM-machine
¢ Kan op basis van het model met veer of magnetisch zijn
Gidshoofdbedekkingen / schildplaten
- Bescherm zowel de afdichtband als de omringende leidingen tegen splashback of slijtage van de elektrode

5Onderhoudswerktuigen
Installatie van jigs voor afdichtbanden
¢ Bijstand bij de juiste plaatsing en spanning van de afdichtband tijdens de routine vervanging
Schrapers / reinigingsborstels
Gebruikt voor het verwijderen van residu of afval van afdichtingsoppervlakken voordat de band wordt vervangen









Gerelateerde onderdelen Shamir Spark Machine & EDM Slow Wire Accessories

Verzegelings- en leidingssysteem
130001622 ️ Zwarte afdichtband (hoofddeel)
130001623 ?? Afdichtbandbeugel of -houder (gelijksoortig type)
130001654 ¢ U-beker secundaire afdichting (gebruikt naast de hoofdstrook)
130001698 Gummieleepdichting (voorste hulpdeel)
130002012 ️ Gidsblokpakking voor FO3X/FO350
130002034 O-ringset voor afdichting (meerdere maten)

Spoelen en vloeistofbehandeling
130001710 Sproeipijp (boven/onderhoofd)
130001733 Jetpijp voor dielectrische vloeistof (hoogdruk)
130002045
130002048 ?? Foam afdichtband voor vloeistofterugkeercontrole

Draadleidingssysteem
130001806
130001807 ️ Onderste diamantdraadgeleider
130001820
130001821 ¢ Steunbeugel voor geleidingsblok (achterste bevestigingsvorm)

Transmissie- en rolonderdelen
130001904 Gordelband voor draadtransport (standaardgrootte)
130001912
130001913
130001915

Onderhoudswerktuigen en -kits
130002101 ¢ Installatiepakket voor de plaatsing van de afdichtband
130002103 ¢ Set van schoonmaakborstels met draadgeleider
130002105
130002110 ¢ Onderhoudspakket voor het vervangen van meerdere zegels

Deze onderdelennummers worden doorgaans gebruikt voor de Charmilles/Agie-Charmilles FO-serie (bv. FO3X, FO350, Robofil) en kunnen kruiscompatibel zijn met andere merken die vergelijkbare EDM-dichtingsmechanismen hanteren.





Vragen en antwoorden

1Waar wordt de zwarte afdichtband voor gebruikt?
De zwarte afdichtband wordt om de bovenste of onderste geleidingsassemblage van de door draad gesneden EDM-kop geïnstalleerd.die helpt bij het bereiken van stabiele vonkontlading en hoge bewerkingsnauwkeurigheid.

2Met welke machines is het compatibel?
Het wordt vaak gebruikt in Charmilles FO3X, FO350, Robofil 290/440 en andere Shamir-achtige slow wire EDM-machines met een vergelijkbare geleidingshoofdarchitectuur.

3. Wat zijn de tekenen dat de afdichtband vervangen moet worden?
Zichtbare scheuren, vervorming of vervorming
Verminderde spoeldruk
Dielektrische vloeistof die lekt rond de draadgeleider
Verhoogde onstabiliteit van vonken of ruwheid van het oppervlak

4Hoe vaak moet de band worden vervangen?
Afhankelijk van het gebruik, het type materiaal en de onderhoudsomstandigheden:
Elke 400-800 uur gebruik (gemiddeld)
Of tijdens elke geplande preventieve onderhoudscyclus

5Hoe wordt de afdichtband geïnstalleerd?
Verwijder de versleten strip met behulp van de afdichting strip trekker of platte pincet
Reinig de geleider slot met alcohol en een zachte borstel
Druk de nieuwe strip gelijkmatig aan langs de geleidingsrail
Snij het overtollige af met een scherp mes indien nodig
Zorg ervoor dat de strip plat ligt en niet is gedraaid
Tip: Gebruik voor het beste resultaat onderdeelnummer 130002101 (installatietoolkit).

6Beïnvloedt dit de snijnauwkeurigheid of het spoelen?
Ja ∙ een goed bevestigde afdichtband helpt:
Behoud van de stroming en druk van de dielectrische vloeistof
Vermijd turbulentie in de vloeistof, waardoor de vonkstabiliteit verbetert
Minimaliseer trillingen van de draad, waardoor de snijnauwkeurigheid en de oppervlakte afwerking verbeteren

7Welke andere onderdelen moeten tegelijkertijd worden geïnspecteerd?
met een breedte van niet meer dan 50 mm
O-ringen en lippendichtingen voor de geleiding
met een vermogen van niet meer dan 10 kg
van de soort gebruikt voor de vervaardiging van motorvoertuigen
Deze componenten werken allemaal samen met de afdichtband om een optimale EDM-prestatie te garanderen.

8Is het ESD-materiaal veilig of hittebestendig?
De strip is gemaakt van synthetisch rubber of polymeer dat bestand is tegen dielektrische vloeistoffen, hitte en erosie door elektrische ontlading.

9Kan dit onderdeel hergebruikt of gedraaid worden?
Nee, de afdichtband is een niet-herbruikbaar verbruiksmateriaal, en als deze eenmaal vervormd of versleten is, moet deze vervangen worden om te voorkomen dat de snijprestaties in gevaar komen.

10Zijn er verschillende maten of versies?
Ja. Terwijl 130001622 een standaardlengte is (~ 2570 mm), zijn er versies voor:
Verschillende draaddiameter (bv. φ0,1 mm, φ0,25 mm)
Verschillende ontwerpen van EDM-koppen of verschillende merken van leidblokken
Bevestig altijd de compatibiliteit met de machine voordat u bestelt.
