Precision Samsung CWEF-YE8-V7 Feeder voor efficiënte montage van componenten

Samsung-voeder CWEF-YE8-V7

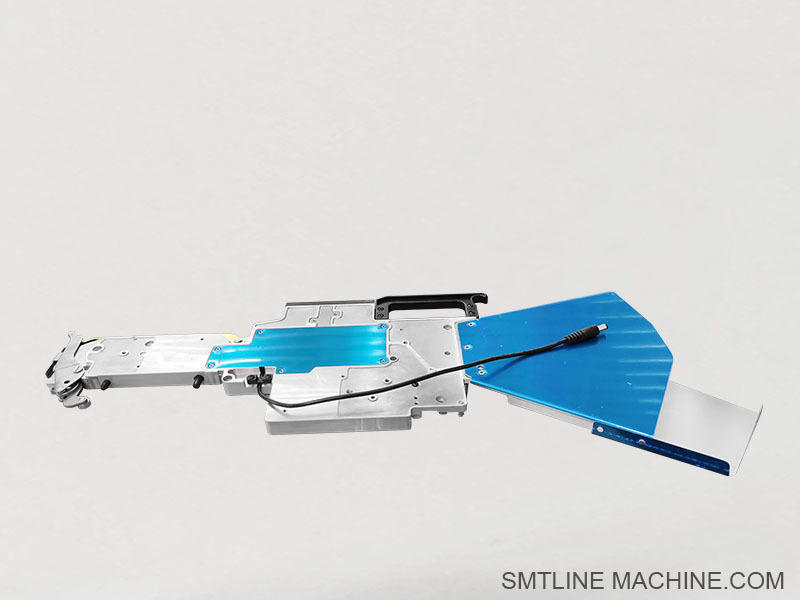

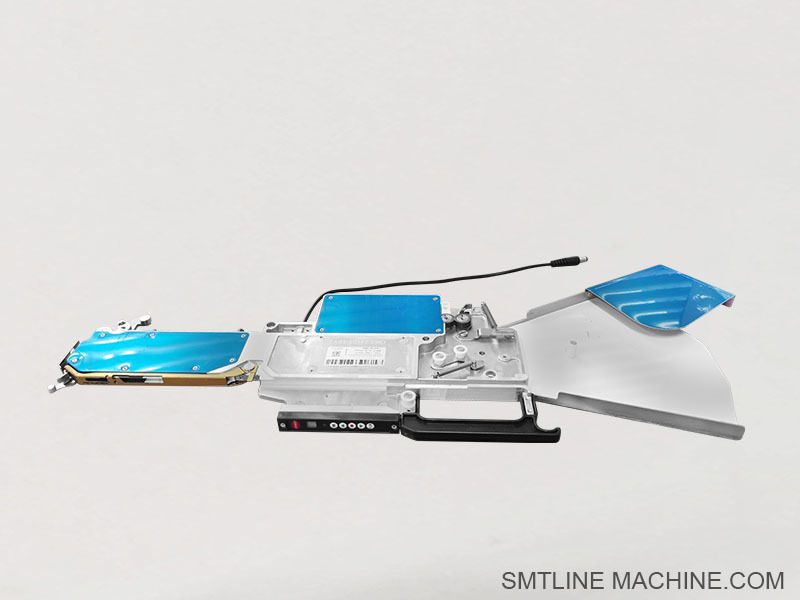

Inleiding van het product Samsung CWEF‐YE8‐V7 Feeder

De Samsung CWEF‐YE8‐V7 is een hoogwaardige 8 mm elektrische voedingsmachine die is ontworpen voor naadloze integratie met Samsung/Hanwha SMT-machines (aangedreven apparatuur zoals de SM/CP/SE-serie).Deze intelligente voedingsapparaat zorgt ervoor dat de bandrolletjes voor de chipweerstanden betrouwbaar vooruitgaan, condensatoren en kleine passieve componenten tijdens SMT-assemblage met hoge snelheid.

Belangrijkste kenmerken

Elektrisch aandrijfsysteem zorgt voor nauwkeurig voeden met verstelbare toonhoogteinstellingen, geen pneumatische lucht nodig
8 mm bandcompatibiliteit, standaardformaat voor veelgebruikte chiponderdelen
SME/SM/CP/Hanwha-compatibiliteit, breed ondersteund in alle ecosystemen van Samsung-pick-and-place-platforms
Betrouwbare encoder en sensor integratie, het voorkomen van tape misfeeds en het verbeteren van de component pick nauwkeurigheid
Compacte en robuuste constructie, ontworpen om te passen dicht verpakte voedingsbanken en ondersteunen snelle wisselingen

Typische specificaties

Bandbreedte: 8 mm (standaard)
Voedingsmotor: Elektromotor met ingebouwde microcontroller
Interface: Samsung/Hanwha SM/CP-stijl connector
Pin configuratie: meestal 4- of 5-pin versies beschikbaar&x20;
Montage: compatibel met standaard ECM-cassetrekken in Samsung / Hanwha-lijnen

Toepassingen

Gebruikt in Samsung / Hanwha oppervlakte-montage assemblage voor hoge volume & precisie plaatsing
Ideaal voor de verwerking van chipcomponenten (0805, 0603, 1206) en kleine passieve stoffen
Ondersteunt productruns met een hoge mix met frequente feederwisselingen als gevolg van snel laden/ontladen

Compatibiliteit en aankoopopties

Vaak verkocht in gebruik of gerenoveerd via SMT-leveranciers, getest met garantie
Meerdere varianten beschikbaar: 4-pin / 5-pin connector stijlen, sommige met een bijgewerkte V7 besturingslogic
Gewoonlijk verkrijgbaar in 8 mm CP40, SM-serie en tray feed configuraties

Verwante toebehoren Samsung CWEF-YE8-V7 Feeder

1. Onderdelen voor voedingsmiddelen

Voedingsbedekking / bedekkingsplaat
Gebruikt om de draagband stevig vast te houden en verwarring of opheffing te voorkomen.

Gidsband / gidsplaat
Zorgt voor een soepele en nauwkeurige voeding van de 8 mm band tijdens hoge snelheid.

Verzameling van de drukker / banddrukker
Behoudt de juiste druk en uitlijning van de band tijdens het voeden.

Bandsensor / eindsensor
Het detecteert de aanwezigheid of het einde van tape; zorgt voor een nauwkeurige detectie van componenten.

2. aandrijving en mechanische onderdelen

Voedingsmotor / stapmotor
Het interne voedingsmechanisme wordt aangedreven (elektrische voeders gebruiken geïntegreerde motoren).

Versnellingsstel / versnellingsbak
Verplaatst koppel van de motor naar de tandwielen van de voeder; kan na verloop van tijd slijten.

Voedingsas/speldrolmontage
Helpt bij het draaien of stabiliseren van de bandrol tijdens het gebruik.

Vergrendelknop / bevestigingsclip
Gebruikt voor het bevestigen van de voedingsbak aan de voedingsbank of slot op de pick-and-place machine.

3. Elektrische onderdelen

Feeder-PCB (controlebord)
Beheert motorische logica en communiceert met de SMT-machine-interface.

Voedingskabel / aansluitband
Verbindt de voedingsbron met het besturingssignaal en de voedingsbron (meestal 4- of 5-pins, afhankelijk van het model).

Voedingssensorbord
Optioneel voor het controleren van de beweging van de band, de positie van de dekking van de band of de foutdetectie.

4. Kalibratie- en onderhoudsinstrumenten voor voeders

Voederkalibratie-gig / bevestiging
Gebruikt voor het testen en kalibreren van elektrische voeders buiten de SMT-machine.

Tape Rewinder / Tape Collection Reel
Verzamelt band tijdens het voeden om interferentie of verwarring te voorkomen.

Reinigingskit / smeermiddelen
Voor het onderhoud van mechanische onderdelen zoals rollen, tandwielen en geleidingsrails.

5Voederrek / opslagruimte

Verpakkingsmand van de voeder
Verplaatsbare kar voor het organiseren en opslaan van meerdere voeders.

Voedingsrack (ESD-veilig)
Statisch beveiligde voedingshouder voor het laden en lossen.

Verwante onderdelennummers ¥ Samsung CWEF-YE8-V7 Feeder

1. Mechanische onderdelen

J66021001A ️ Gidsband
J66011003A
J70613008A ️ Vergrendelingspin / vergrendelingsknop
J66031011A ️ Bovenbedekking
J66031017A ️ zijkantdekplaat

2. aandrijving en elektrische componenten

J90551427A ️ Voedermotorassemblage
J90651417A ′ Versturingseenheid
J91751403A
J67031002A ¢ Tape Sensor PCB
J90851407A ️ Hoofdbesturingsbord van de voedingsbron
J66011002A ️ Voedingssignaalkabel / aansluiting

3. Kalibratie- en onderhoudsinstrumenten

J13013001A ️ Kalibratie van de voedingsbak / testinstallatie
J67021010A
J66031013A ️ Gidsband bevestigingsbeugel
J13014004A

4. Optioneel & Algemeen Accessoires

J13012003A Feeder opslagrek (ESD-beveiliging)
J25052013A
J66031022A ️ Veerplaat (compressiebracket)
J67041001A ¢ Encoder-sensor voor beweging van banden

Gevraagde vragen gids Samsung CWEF-YE8-V7 elektrische voeder

1. Waar wordt de CWEF-YE8-V7 Feeder voor gebruikt?

Het is een 8 mm elektrische voedingsmachine die wordt gebruikt voor het leveren van onderdelen (typisch 0402, 0603, 0805, enz.) van bandrolletjes naar Samsung/Hanwha pick-and-place machines zoals SM, CP en DECAN-serie.

2Met welke machines is het compatibel?

De CWEF-YE8-V7 is compatibel met verschillende Samsung/Hanwha SMT-platforms, waaronder:

SM320, SM421, SM471, SM482
CP40, CP45, CP60
DECAN S1/S2 en SME-reeks
Controleer de specificaties van de voedingsbank van uw model om de compatibiliteit te garanderen (versie met 4 of 5 pinnen).

3Is het elektrisch of pneumatisch?

Het is elektrisch aangedreven, met behulp van een ingebouwde motor en besturingspcb. Geen perslucht is nodig, in tegenstelling tot oudere pneumatische voeders.

4Welke grootte onderdelen ondersteunt het?

Het ondersteunt standaard 8mm tape, die meestal wordt gebruikt voor kleine passieve componenten zoals:

0402, 0603, 0805 weerstanden en condensatoren
Kleine IC's of LED's in 8 mm reliefs of papierband

5Hoe wordt de voeder aangedreven en bestuurd?

De voeder wordt via een elektrische interface met 4 of 5 pinnen met de machine verbonden en wordt bestuurd door de software van de SMT-machine.

6Wat zijn de meest voorkomende tekenen van tekortkoming?

Bandverstoring of slechte voeding
Motor niet voor de band
Geen reactie of herkenning van de machine
Afdekkingsband niet goed schillen

Dit kan wijzen op problemen met de motor, sensor, PCB of mechanische onevenwichtigheid.

7Wat zijn de meest voorkomende vervangbare onderdelen?

Gidsband (J66021001A)
Motorassemblage (J90551427A)
Verstelbak (J90651417A)
Tape sensor PCB (J67031002A)
Dekselbanddrukker (J66011003A)

8Hoe wordt de voeder onderhouden?

Regulier het bandpad schoonmaken om ophoping te voorkomen
Controleer het apparaat en de motorfunctie tijdens stilstand
Vervang versleten of verkeerd uitgelijnd onderdelen onmiddellijk
Gebruik een kalibratie jig om de voedingsbeweging offline te testen

9Ondersteunt het band om te draaien?

Ja, het kan worden uitgerust met een afdekkingsband (bijv. J13014004A), waardoor afvalband tijdens de productie schoon kan worden behandeld.

10Hoe kan ik de versie of het type aansluiting identificeren?

Controleer het etiket of de achterste aansluiting:

4-pin versie: compatibiliteit met oudere machines
5-pin versie: nieuwere modellen of verbeterde feedbacksystemen
Kijk ook naar firmwareversie of "V7" markering.
