Samsung CWEF-YE24-V7-voeder met hoge nauwkeurigheid voor geoptimaliseerde componentbehandelingen

Samsung Feeder CWEF-YE24-V7

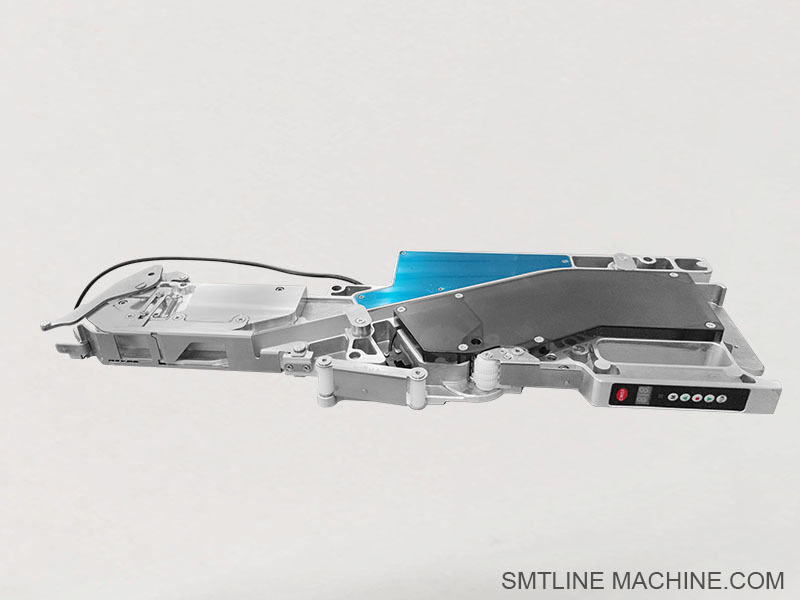

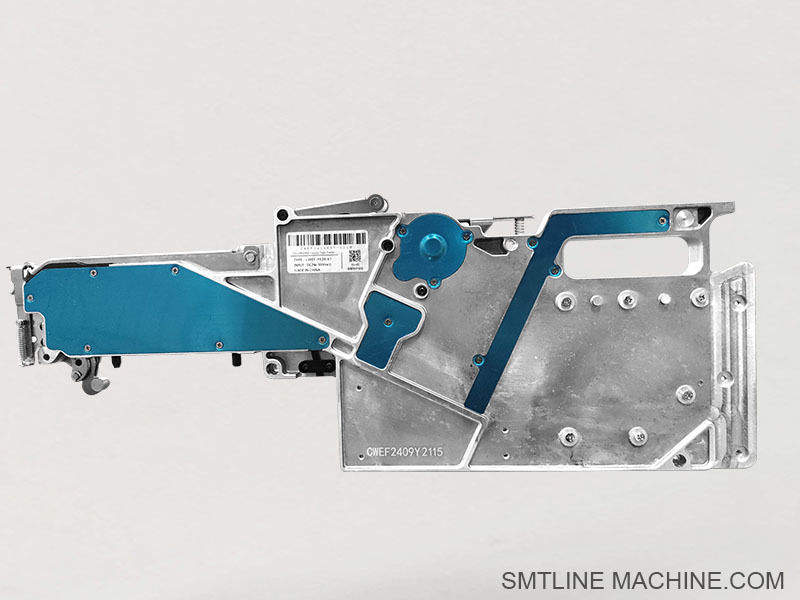

Product Introductie – Samsung CWEF‑YE24‑V7 Elektrische Feeder

De Samsung CWEF‑YE24‑V7 is een verbeterde versie van de 8 mm elektrische feeder die wordt gebruikt in Samsung / Hanwha SMT pick-and-place machines (zoals de SM/CP/SME serie). Als een V7-variant bevat deze doorgaans een verbeterde motor en besturingslogica voor betrouwbaardere tape-voortgang en een betere synchronisatie met de recente machinefirmware.

Belangrijkste Kenmerken

Volledig elektrisch aangedreven feeder die de noodzaak voor perslucht elimineert
Compatibel met 8 mm tapebreedte—standaard voor chipcomponenten zoals weerstanden, condensatoren en kleine IC's
Ingebouwde encoder- en sensorfuncties om de aanwezigheid van tape te detecteren en verkeerde invoer te voorkomen
Ontworpen voor Samsung/Hanwha SMT-lijnen met 4‑ of 5‑pins connectortypes
Compact ontwerp met snelle omstelmogelijkheden, ideaal voor high-mix productie

Typische Specificaties

Tapebreedte: 8 mm
Aandrijving: Interne motor + besturingselektronica (V7-logica)
Connectortype: Compatibel met oudere 4-pins en nieuwere 5-pins feeders, afhankelijk van het machinemodel
Montage: Compatibel met standaard Samsung feeder bank rails
Feedback & sensor interface: Tape-einde detectie, vooruit/achteruit detectie, motorsignaal

Toepassingen

Het voeden van kleine passieve componenten (bijv. 0402, 0603, 0805) in SMT-productie
Gebruikt in high-mix omgevingen die snelle feederwissels vereisen
Compatibel met Samsung familie machines zoals SM320, SM421, SM471, SM482, CP60, DECAN S1/S2, SME serie (controleer de connectorversie)

Veelvoorkomend Onderhoud & Gerelateerde Accessoires

Zelfs zonder toegang tot officiële specificatiebladen, omvatten typische gerelateerde accessoires en reserveonderdelen:

Tapegeleiderrail-assemblages
Afdektapeduwers en -rollen
Motor- en versnellingsbakcomponenten
Sensor PCB of encoder board
Feeder kalibratie/testarmatuur
Aansluitsnoeren (4-pins of 5-pins)

Gerelateerde Accessoires – Samsung CWEF-YE24-V7 Feeder

1. Mechanische Accessoires

Tapegeleiderrail-assemblage
Leidt de componententape nauwkeurig door het feedermechanisme.
Veelvoorkomend onderdeel: J66021001A

Afdektapeduwer
Drukt en scheidt de afdektape om componenten bloot te leggen voor opname.
Veelvoorkomend onderdeel: J66011003A

Bovenste Afdekking / Tapeklem
Beschermt het voedingsgebied en houdt de tape op zijn plaats tijdens de werking.
Onderdeel: J66031011A

Vergrendelingspen / Feeder Bevestigingsclip
Vergrendelt de feeder in de feederbank van de machine.
Onderdeel: J70613008A

Zijklep / Feederbehuizing
Beschermt interne componenten van de feeder.
Onderdeel: J66031017A

2. Elektrische Componenten

Feeder Motor Assemblage
Stuurt de interne versnelling aan voor het voortbewegen van de tape.
Onderdeel: J90551427A

Aandrijfversnellingsbak
Brengt het motorkoppel over naar het tapemechanisme.
Onderdeel: J90651417A

Feeder Besturings PCB
Bestuurt de motor en communiceert met de pick-and-place machine.
Onderdeel: J90851407A

Feeder Sensor PCB / Tape-einde Sensor
Detecteert de aanwezigheid van tape of tape-einde condities.
Onderdeel: J67031002A of J67021010A

Feeder Kabel / 4-pins of 5-pins Connector
Verbindt de feeder voeding en signalen met de machine.
Onderdeel: J66011002A

3. Kalibratie & Onderhoudstools

Feeder Kalibratie Mal / Testarmatuur
Gebruikt voor offline kalibratie of testen van feederbeweging.
Onderdeel: J13013001A

Tape Terugspoelrol
Verzamelt afval van de afdektape tijdens de werking.
Onderdeel: J13014004A

Veerplaat / Drukveer
Zorgt voor druk op de tape voor stabiele voeding.
Onderdeel: J66031022A

Tapegeleider Bevestigingsbeugel
Houdt de geleiderail stevig vast tijdens het voeden.
Onderdeel: J66031013A

4. Feeder Opslag & Behandeling

Feeder Opslagrek (ESD Veilig)
Gebruikt om feeders op te slaan tijdens omstelling of inactiviteit.
Onderdeel: J13012003A

Feeder Tray of Kar
Mobiele eenheid voor het verplaatsen van meerdere feeders tussen lijnen.

Gerelateerde Onderdeelnummers – Samsung CWEF-YE24-V7 Feeder

1. Mechanische Componenten

2. Elektrische & Aandrijfcomponenten

3. Tools & Randapparatuur

Deze onderdeelnummers ondersteunen routineonderhoud, reparatie en upgrades van de CWEF-YE24-V7 feeder, waardoor continue high-speed werking op Samsung/Hanwha SMT-lijnen zoals SM421, SM471, SM482, CP45 en DECAN wordt gegarandeerd.

FAQ Gids – Samsung CWEF-YE24-V7 Elektrische Feeder

1. Waar wordt de CWEF-YE24-V7 voor gebruikt?

Dit is een high-speed, elektrisch aangedreven 8mm SMT feeder die wordt gebruikt om componenten van tapereels (meestal 0402, 0603, 0805) aan Samsung/Hanwha SMT machines te leveren. Het automatiseert tape-indexering en zorgt voor consistente pick-up uitlijning voor surface-mount componenten.

2. Met welke machines is deze compatibel?

Het is compatibel met de meeste Samsung/Hanwha modellen die elektrische feeders ondersteunen, waaronder:

SM Serie: SM320, SM421, SM471, SM482
CP Serie: CP40, CP45, CP60
DECAN Serie: S1, S2
SME Serie (Feeder Bank V7-compatibel)

Zorg ervoor dat u het connectortype (4-pins of 5-pins) bevestigt met uw machinemodel.

3. Wat is het verschil tussen CWEF-YE8-V7 en CWEF-YE24-V7?

Beide zijn elektrische feeders, maar de YE24-V7 ondersteunt doorgaans langere indexeringsbereiken en kan iets grotere/hogere componentprofielen binnen de 8mm tapebreedte aan. De V7-versie bevat verbeterde besturingslogica en feedbackfuncties.

4. Wat zijn veelvoorkomende problemen en tips voor probleemoplossing?

5. Hoe wordt de feeder gevoed en bestuurd?

Het gebruikt een interne stappenmotor die wordt bestuurd door een feeder PCB, gevoed via een 4-pins of 5-pins connector die in de SMT-machine is gestoken. Het vereist geen perslucht.

6. Welke reserveonderdelen worden doorgaans vervangen?

Motor Assemblage – J90551427A
Aandrijfversnellingsbak – J90651417A
Sensor PCB – J67031002A
Tapegeleiderrail – J66021001A
Afdektapeduwer – J66011003A
Feeder Vergrendelingspen – J70613008A

7. Hoe kan ik de feeder testen of kalibreren?

Gebruik een feeder kalibratiemal (bijv. J13013001A) om de werking van de motor, uitlijning en tape-indexering buiten de machine te testen.

8. Hoe vaak moet de feeder worden onderhouden?

Licht gebruik: inspecteer en reinig elke 1–2 weken
Zware productie: inspecteer dagelijks of na elke reel
Vervang versleten onderdelen (geleiderails, motoren, sensoren) elke 3–6 maanden, afhankelijk van de belasting

9. Kan het de afdektape terugspoelen?

Ja. De feeder ondersteunt optionele afdektapeterugspoelrollen (bijv. J13014004A) om werkgebieden schoon te houden en interferentie te voorkomen.

10. Hoe kan ik zien of het een 4-pins of 5-pins feeder is?

Controleer de achterste interface stekker.

4-pins: Gebruikt in eerdere SM/CP modellen
5-pins: Ondersteunt extra signaallijnen voor nieuwere machines (V7-compatibele logica)
