Hoge precisie Samsung CWEF-YE32-V8 Feeder voor efficiënte componentplaatsing

Samsung Feeder CWEF-YE32-V8

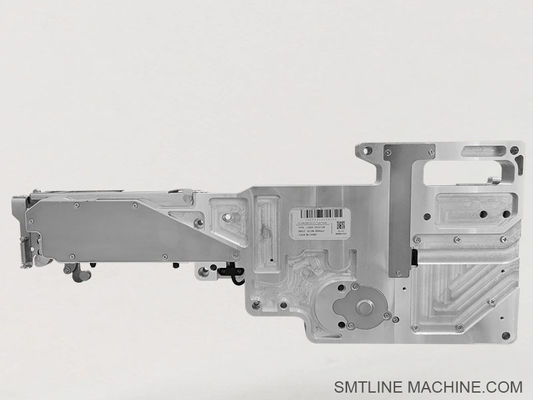

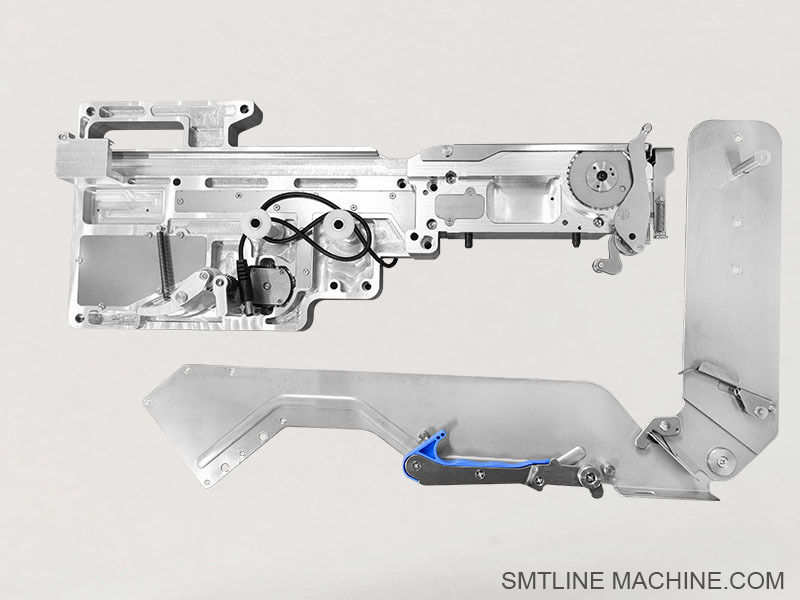

Product Introductie – Samsung CWEF‑YE32‑V8 Feeder

Een betrouwbare versie van Samsung's 32 mm intelligente elektrische feeder—ontworpen voor snelle SMT-productielijnen met een hoge mix, die gebruikmaken van Samsung / Hanwha pick-and-place platforms (SM, CP, DECAN, SME series).

Belangrijkste Kenmerken

Elektrisch aangedreven werking, waardoor perslucht niet nodig is
Geschikt voor 32 mm tape, ideaal voor grotere passieve componenten en kleine IC's
Compatibel met 4- of 5‑pins connector interfaces, afhankelijk van de machinegeneratie
Ingebouwde motor, encoder en sensorlogica, waardoor nauwkeurige toevoer en foutdetectie mogelijk zijn
Ondersteunt snelle feederwissels en feederbanken met hoge dichtheid

Typische Specificaties

Tapebreedte: 32 mm (standaard enkele baan)
Aandrijfsysteem: Interne motor + besturings-PCB (V8 firmware)
Montage: Compatibel met Samsung/Hanwha feederbanken voor SM/CP/SME/DECAN machines
Kenmerken: Tapevoortgang, eind/tape aanwezigheid detectie, motorfeedback, optionele afdektapeterugspoeling

Toepassingen

Gebruikt voor het voeden van middelgrote tot grote componenten (chip inductoren, condensatoren, connectoren, kleine IC's) in SMT-lijnen met hoge volumes op platforms zoals:

SM421, SM471, SM482
CP serie: CP40 / CP45 / CP60
DECAN S1/S2
SME serie elektrische feederlijnen

Typisch Onderhoud & Gerelateerde Accessoires

Belangrijkste reserveonderdelen die vaak worden gedeeld met vergelijkbare Samsung elektrische feeders zijn onder andere:

Tapegeleiderails
Afdektapeduwers & -rollen
Motor- & versnellingsbakassemblages
Sensor-PCB en encoderbord
Tape-einde sensorassemblages
Kalibratiejigs voor uitlijningstests

Gerelateerde Accessoires – Samsung CWEF-YE32-V8 Feeder

1. Mechanische Componenten

Tapegeleiderail Assemblage
Zorgt voor een soepele toevoer van 32 mm tape en nauwkeurige componentpositionering.

Afdektapeduwer
Til en scheidt de afdektape van de drager om componenten bloot te leggen voor opname.

Bovenste Afdekplaat / Klem Assemblage
Houdt de componententape stevig op zijn plaats om verkeerde voedingen te voorkomen.

Vergrendelpen / Feeder Vergrendelknop
Zet de feeder vast in de feederbanksleuf tijdens de werking van de machine.

Feeder Zijafdekplaat
Beschermt interne componenten en motorbehuizing tegen schade of vuil.

2. Aandrijf- & Elektronische Componenten

Stappenmotor Assemblage
Stuurt het interne mechanisme van de feeder aan om de tape nauwkeurig te verplaatsen.

Versnellingsbak / Aandrijfeenheid
Brengt koppel over van de motor naar het tapevoermechanisme.

Hoofd Besturings-PCB
Verwerkt motorbesturing, communicatie en sensorinvoer/uitvoer.

Tapesensorbord (Aanwezigheids- & Eindsensor)
Detecteert de aanwezigheid van tape en waarschuwt wanneer de rol leeg is of niet goed is uitgelijnd.

Feeder Signaalkabel (4-pins of 5-pins)
Levert stroom- en besturingssignalen van de pick-and-place machine naar de feeder.

3. Kalibratie- & Onderhoudstools

Feeder Kalibratie Jig / Test Fixture
Mogelijk maakt testen, afstellen en verificatie van de feederprestaties buiten de machine.

Taperugspoelrol
Verzamelt afvalafdektape voor een schone en efficiënte werking.

Veerplaat / Compressieplaat
Past druk toe om de tape-uitlijning tijdens het voeden te behouden.

Tapegeleider Steunbeugel
Zorgt voor stijfheid en precisie in het tapepad.

4. Opslag & Hantering

Feeder Opslagrek / -wagen
Wordt gebruikt om meerdere feeders te organiseren en veilig op te slaan wanneer ze niet in gebruik zijn.

Feeder Tray
Helpt bij georganiseerd laden/lossen tijdens wisselingen.

Deze accessoires zijn essentieel voor de soepele werking, uitlijning en het onderhoud van de CWEF-YE32-V8 32mm elektrische feeder en worden doorgaans gedeeld over andere Samsung elektrische feederbreedtes (8mm, 12mm, 24mm, etc.).

Gerelateerde Onderdeelnummers – Samsung CWEF-YE32-V8 Elektrische Feeder

1. Mechanische Componenten

2. Elektrische / Aandrijfcomponenten

3. Kalibratie / Onderhoudstools

Deze onderdelen zijn directe vervangingen of compatibele componenten die vaak worden gebruikt in Samsung/Hanwha SME-serie elektrische feeders, inclusief de CWEF-YE32-V8.

FAQ Gids – Samsung CWEF-YE32-V8 Elektrische Feeder

1. Waar wordt de CWEF-YE32-V8 voor gebruikt?

De CWEF-YE32-V8 is een 32 mm intelligente elektrische feeder die wordt gebruikt om middelgrote tot grote surface-mount componenten (bijv. connectoren, IC's, voedingsmodules) van carrier tape aan SMT-machines zoals de SM-, CP-, DECAN- en SME-serie te leveren.

2. Met welke SMT-machines is deze compatibel?

Het werkt met Samsung/Hanwha pick-and-place machines die elektrische feeders ondersteunen, waaronder:

SM Serie: SM421, SM471, SM482
CP Serie: CP45, CP60
DECAN Serie: S1, S2
SME Serie: Feederbanken met 4-pins of 5-pins ondersteuning (controleer de connectorversie)

3. Wat is het belangrijkste verschil tussen de V8- en oudere V7-versies?

De V8-versie bevat verbeterde interne firmware, snellere voedingscycli, betrouwbaardere motorprestaties en betere compatibiliteit met nieuwere DECAN/SME-systemen.

4. Is het elektrisch of pneumatisch?

Het is volledig elektrisch, wat betekent dat het werkt via een ingebouwde motor en PCB-controller, zonder dat er perslucht nodig is.

5. Welke componenten of tapeformaten worden ondersteund?

Tapebreedte: 32 mm
Geschikt voor grotere elektronische componenten, zoals:

Grote IC's
RF-modules
Connectoren
Vermogenshalfgeleiders

6. Wat zijn veelvoorkomende problemen en hoe deze op te lossen?

7. Welke onderdelen worden het meest vervangen?

Motor Assemblage – J90551427A
Versnellingsbak – J90651417A
Sensor PCB – J67031002A
Tapegeleiderail – J66021001A
Afdektapeduwer – J66011003A
Besturings-PCB – J90851407A

8. Hoe kalibreer of test ik de feeder?

Gebruik de Feeder Kalibratie Jig (bijv. J13013001A) om de feeder-voortgang, uitlijning en foutdetectie buiten de SMT-machine te verifiëren.

9. Ondersteunt het terugspoelen van afdektape?

Ja, het kan worden uitgerust met een taperugspoelrol (bijv. J13014004A) om afvalafdektape tijdens de werking te beheren.

10. Hoe vaak moet ik het onderhouden?

Licht gebruik: Reinig en inspecteer elke 1–2 weken
Zwaar gebruik: Controleer na elke rol of shift
Per kwartaal: Vervang de motor of versleten mechanische onderdelen, afhankelijk van de belasting
