1009 Capaciteit Samsung Pneumatische Feeder 08mm Lichtgewicht 0.79kg Mounter voor Soepele Werking

Samsung Pneumatische Feeder 08mm

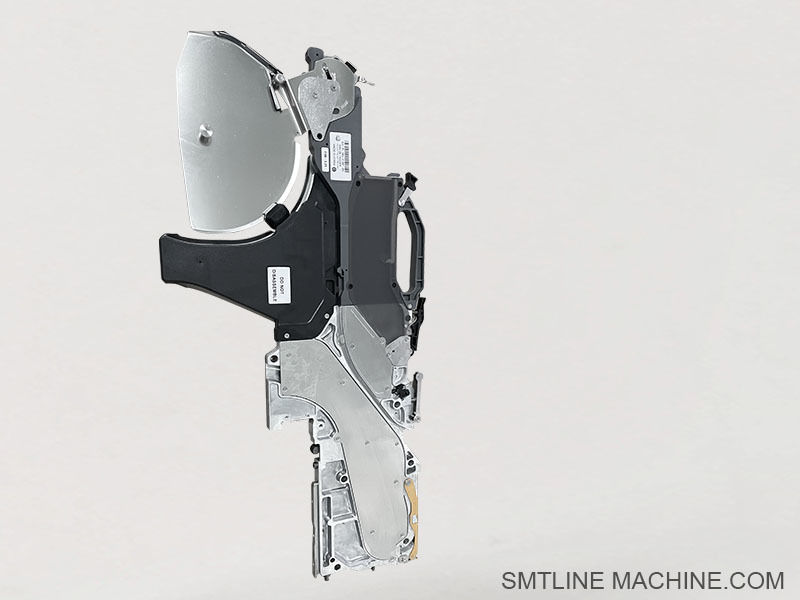

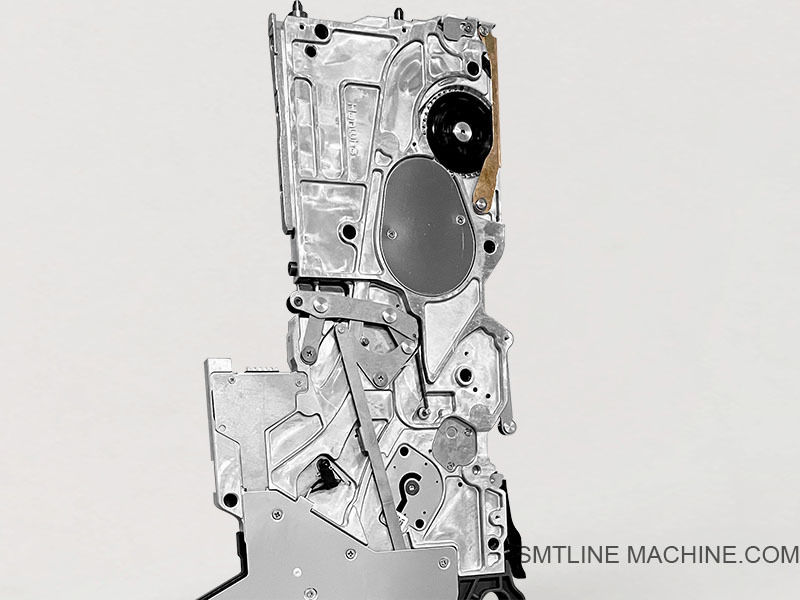

Productintroductie – Samsung 8mm Pneumatische Feeder

De Samsung 8mm Pneumatische Feeder is een standaard tape feeder ontworpen voor gebruik met Samsung SMT pick-and-place machines, met name vroege modellen zoals de CP40, CP45, CP60. Hij werkt met perslucht om componententapes aan te drijven en wordt typisch gebruikt voor passieve componenten in 8mm embossed of papieren tape formaat.

Belangrijkste Kenmerken

Pneumatisch aandrijfsysteem: Gebruikt luchtdruk om de tape te indexeren, waardoor mechanische motoronderdelen overbodig worden.
Compatibel met 8mm tapebreedte, ideaal voor het voeden van weerstanden, condensatoren en kleine IC's.
Werkt met Samsung CP-serie (CP40/CP45/CP60) en andere pneumatisch-compatibele modellen.
Ontworpen voor hoge-snelheidsvoeding met consistente uitlijning.
Eenvoudig te laden en te lossen tapereels voor snelle omwisseling.

Typische Specificaties

Tapebreedte: 8mm (enkelvoudig)
Aandrijvingstype: Pneumatisch (luchtcilindermechanisme)
Voedselsnelheid: Hoge-snelheidsindexering voor massaproductie
Montage: Standaard feederbank slots voor CP-serie
Componenttypen: 0402, 0603, 0805, kleine LEDs en IC's

Toepassingen

Gebruikt in SMT-productielijnen met hoge volumes om veelvoorkomende chipcomponenten te voeden.
Ideaal voor vroege generatie Samsung machines die geen elektrische feeders ondersteunen.
Veelvoorkomend in industrieën zoals consumentenelektronica, automotive, LED en telecom.

Optionele Accessoires

Afdektapeschuifmechanisme
Tapegeleiderail en veermontages
Luchtslangconnectoren en feederbankadapters
Kalibratie- en testmallen voor CP feeder setups

Gerelateerde Accessoires – Samsung 8mm Pneumatische Feeder

1. Mechanische Componenten

Tapegeleiderail
Leidt de componententape in het feederpad.
Onderdeel-ID: Vaak feederspecifiek – controleer CP8-serie compatibiliteit

Afdektapeseparator / Schuif
Til en scheid de afdektape zodat componenten worden blootgelegd voor oppakken.

Feeder Basisplaat / Behuizingsframe
Structurele ondersteuning die het tapemechanisme en de luchtcilinder vasthoudt.

Feeder Vergrendelingspen / Klemmontage
Zet de feeder vast in de feederbankrail op de SMT-machine.

Tape Klemtangveer / Spanningveer
Handhaaft de juiste tapespanning en voorkomt tapedrift.

2. Pneumatische Componenten

Luchtcilinder
Drijft het tape-aandrijfmechanisme aan.
Meestal een kleine dubbelwerkende of enkelwerkende cilinder, feederspecifiek

Solenoïdeklep (voor sommige banktypen)
Regelt de aan/uit luchtaanvoer naar individuele feeders (extern aan de feedereenheid).

Luchtslangconnector / Fitting
Standaard push-to-connect fittingen voor persluchtinvoer.

Uitlaatdemper
Vermindert geluid van luchtuitlaat en beschermt de cilinder.

3. Test- & Onderhoudsgereedschap

Feeder Kalibratiemal (voor CP-serie)
Gebruikt voor off-machine testen van tape-aandrijving en slaguitlijning.

Veerklemgereedschap
Helpt bij het veilig vervangen van interne feederveveren.

Luchtdrukregelaar
Regelt de inkomende luchtdruk om overeen te komen met de feederspecificaties (meestal 0,4–0,6 MPa).

4. Diverse Accessoires

Feeder Opslagrek
ESD-veilig feederkart of opslagplank voor het organiseren van feeders tijdens inactiviteit.

Reelhouder Adapter
Voor het veilig monteren van tapereels op de feeder.

Tape Afval Terugspoeler (optioneel, indien ondersteund)
Mechanisme om afdektapes op te rollen en te verzamelen tijdens het voeden.

Gerelateerde Onderdeelnummers – Samsung 8mm Pneumatische Feeder

1. Mechanische Componenten

2. Pneumatische Componenten

3. Kalibratie & Gereedschap

4. Diverse Accessoires

Opmerking: Het exacte onderdeelnummer kan enigszins variëren afhankelijk van de generatie en batch van uw CP-serie feeder (bijv. CP45, CP40L, CP60). Controleer altijd het label op de feederbehuizing voor volledige compatibiliteit.

FAQ Gids – Samsung 8mm Pneumatische Feeder

1. Waar wordt de Samsung 8mm Pneumatische Feeder voor gebruikt?

Hij is ontworpen om 8mm dragertape te voeden met surface-mount componenten (bijv. 0402, 0603, 0805 weerstanden, condensatoren, kleine IC's) in Samsung CP-serie SMT-machines, met behulp van perslucht om de tape aan te drijven.

2. Met welke SMT-machines is hij compatibel?

Deze feeder is compatibel met de volgende modellen:

Samsung CP40, CP45, CP60
Sommige varianten van CP45FV en CP40L

Deze machines vereisen pneumatische feeders, geen elektrische.

3. Hoe werkt het?

De feeder gebruikt een door perslucht aangedreven cilinder om de tape naar voren te indexeren. De tape beweegt één pitch per plaatsingscyclus, waardoor de volgende component wordt blootgelegd voor oppakken door de plaatsingskop.

4. Wat is de vereiste luchtdruk voor de werking?

Typische werkdruk:
0,4 tot 0,6 MPa (4–6 bar)
Te laag = voedingsfout
Te hoog = componentenverkeerde uitlijning of tapeschade

5. Welke soorten tape ondersteunt hij?

Tapebreedte: 8mm
Tapetypen: Embossed plastic of papieren tape
Componenttypen: Chipweerstanden, condensatoren, LEDs, kleine halfgeleiders

6. Wat zijn veelvoorkomende problemen en tips voor probleemoplossing?

7. Welke onderdelen worden vaak vervangen?

Luchtcilinder – J70541004A
Terugkeerveer – J90651007A
Tapegeleiderail – J66021001A
Afdektapeschuif – J66011003A
Vergrendelingsknop/pen – J70613008A
Buisconnectoren – J70631015A

8. Hoe kan ik de feeder testen?

Gebruik een handmatige feedertestbox (bijv. J13014002A) of kalibratiemal (J13013001A) om het voeden te simuleren zonder de volledige SMT-machine te laten draaien.

9. Ondersteunt hij het terugspoelen van afdektapes?

Sommige setups maken optionele terugspoelreels voor afdektapes mogelijk (bijv. J13014004A), maar veel vroege pneumatische feeders ondersteunen geen geautomatiseerd terugspoelen.

10. Hoe vaak moet onderhoud worden uitgevoerd?

Dagelijks: Stof wegblazen, tapepad controleren
Wekelijks: Controleer op luchtlekken, inspecteer veren en bewegende delen
Maandelijks: Smeer luchtcilinder, vervang versleten onderdelen
Per kwartaal: Volledige inspectie en herbouw indien nodig
