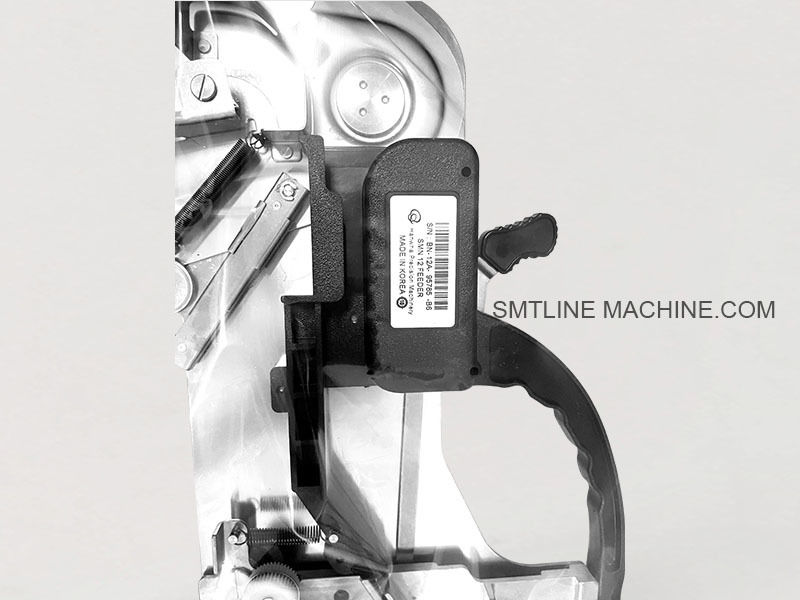

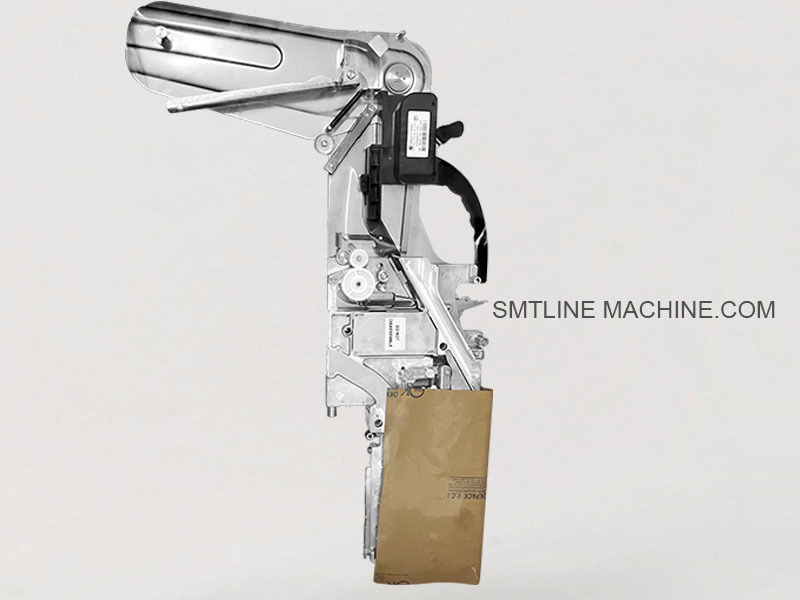

Samsung 12 mm pneumatische voeder voor het plaatsen van componenten

Samsung Pneumatische Feeder 12mm

Productintroductie – Samsung 12mm Pneumatische Feeder

De Samsung 12mm Pneumatische Feeder is een betrouwbare, luchtgedreven tape feeder die is ontworpen om surface mount componenten van 12mm carrier tapes aan te voeren naar Samsung SMT plaatsingsmachines. Hij wordt veel gebruikt in oudere platforms zoals de CP40, CP45 en CP60 die afhankelijk zijn van pneumatische feedertechnologie.

Belangrijkste kenmerken

Pneumatische werking: Gebruikt perslucht om de tape voort te stuwen
Compatibel met 12mm carrier tapes, ideaal voor het voeden van grotere passieve componenten, kleine IC's of vermogensapparaten
Geschikt voor vroege generatie Samsung CP-serie machines
Biedt snelle indexering en stabiele componentpositionering
Robuust mechanisch ontwerp met minimale onderhoudsvereisten

Specificaties

Tapebreedte: 12mm
Aandrijving: Pneumatisch (luchtcilindermechanisme)
Component pitch: Instelbaar (meestal 4mm, 8mm of 12mm stappen)
Stroombron: Perslucht (meestal 0,4–0,6 MPa)
Voedingsmethode: Stap-voor-stap luchtgedreven indexering
Reel ondersteuning: Tot 13"/15" standaard reels

Toepassingen

Ideaal voor het aanvoeren van grotere componenten zoals:

Diodes en MOSFET's
Elektrolytische condensatoren
Kleine relais
1206 en 1210 chip componenten
Veel gebruikt in SMT-productieomgevingen met hoge volumes voor:

Consumentenelektronica
Automotive PCB's
LED-boards

Compatibiliteit

Werkt met Samsung pneumatische feederplatforms, waaronder:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 Serie

Gerelateerde accessoires – Samsung 12mm Pneumatische Feeder

1. Mechanische componenten

Tapegeleiderail (Tapetrack / Carrier Rail)
Zorgt voor een soepele en nauwkeurige aanvoer van 12mm componententape.

Afdektapeschuiver / Separator
Til en scheidt de afdektapes om componenten bloot te leggen voor oppakken.

Bovenste afdekplaat / Klem
Houdt de tape op zijn plaats en voorkomt dat deze tijdens het voorschuiven omhoog komt.

Feeder vergrendelingspen / Knop
Zet de feeder vast in de feedersleuf op de machine (bijv. vergrendelingsvergrendeling of snelsluitpen).

Reelhouder / Tapespoelas
Houdt componenten reels (meestal 13” of 15”) in positie voor het afwikkelen.

2. Pneumatische componenten

Luchtcilinder (Voedingsactuator)
Zorgt voor de lineaire beweging om de tape stap voor stap één pitch vooruit te schuiven.

Luchtdrukstang / Schuifkoppeling
Brengt de beweging van de luchtcilinder over naar het tapevoorschuifmechanisme.

Terugveerveer
Reset het schuifmechanisme na elke voorschuifslag.

Luchtslangconnectoren / Snelle koppelingen
Mogelijk maakt aansluiting op persluchttoevoer.

Geluiddemper of Silencer (optioneel)
Vermindert luchtgeluid tijdens het ventileren.

3. Onderhouds- en testgereedschap

Feeder kalibratiejig / Uitlijningsarmatuur
Wordt gebruikt om feeders buiten de machine te testen en uit te lijnen.

Handmatige testbox
Biedt handmatige luchtbediening voor voedingstests buiten de machine.

Feeder reinigingsborstels
Verwijdert stof en vuil van geleiderails en bewegende delen.

Feeder opslagrek
Voor georganiseerde opslag van meerdere feeders wanneer ze niet in gebruik zijn.

Deze onderdelen zijn essentieel om te zorgen voor:

Soepele tapevoeding
Juiste uitlijning
Betrouwbaar oppakken van componenten
Eenvoudige installatie/verwijdering tijdens de productie

Gerelateerde onderdeelnummers – Samsung 12mm Pneumatische Feeder (Engels)

1. Mechanische componenten

2. Pneumatische componenten

3. Test- en onderhoudsgereedschap

Deze onderdeelnummers dekken de meest voorkomende vervangen en onderhouden items in het Samsung 12mm pneumatische tapetoevoersysteem, waardoor consistente prestaties in SMT-productie worden gewaarborgd.

FAQ Gids – Samsung 12mm Pneumatische Feeder

1. Waar wordt de Samsung 12mm Pneumatische Feeder voor gebruikt?

Het is ontworpen om 12mm brede carrier tape te voeden met surface-mount componenten zoals grotere weerstanden, condensatoren, kleine IC's en vermogensapparaten in Samsung CP-serie SMT-machines met behulp van perslucht voor tapevoorschuiving.

2. Welke SMT-machines zijn compatibel met deze feeder?

Compatibel met Samsung pneumatische feederplatforms, waaronder:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60 Serie

Deze modellen gebruiken pneumatische feeders in plaats van elektrische.

3. Hoe werkt de feeder?

De feeder gebruikt een persluchtcilinder om de tape stap voor stap vooruit te schuiven, waardoor de volgende component wordt blootgelegd voor oppakken door de plaatsingskop van de machine.

4. Welke luchtdruk is vereist?

Typische werkdruk is 0,4 tot 0,6 MPa (4–6 bar). De juiste luchtdruk is cruciaal—te laag veroorzaakt voedingsfouten; te hoog kan de tape of componenten beschadigen.

5. Welke tapetypes en -maten worden ondersteund?

Tapebreedte: 12mm
Componententape: Gegoten plastic of papieren tape
Typische componenten: Grotere chipweerstanden (1206, 1210), diodes, kleine relais, elektrolytische condensatoren.

6. Wat zijn veelvoorkomende problemen en tips voor probleemoplossing?

7. Welke onderdelen moeten vaak worden vervangen?

Luchtcilinder (J70541004A)
Terugveerveer (J90651007A)
Tapegeleiderail (J66021002A)
Afdektapeschuiver (J66011003A)
Vergrendelingspen / Knop (J70613008A)
Luchtslangconnectoren (J70631015A)

8. Hoe kan ik de feeder testen of kalibreren?

Gebruik een feeder kalibratiejig (J13013001A) of een handmatige testbox (J13014002A) om voedingscycli te simuleren en de juiste tapevoorschuiving buiten de SMT-machine te controleren.

9. Ondersteunt het terugspoelen van afdektapes?

Optionele afdektapeterugspoelhaspels (bijv. J13014004A) kunnen beschikbaar zijn, maar zijn niet standaard op alle modellen.

10. Wat is het aanbevolen onderhoudsschema?

Dagelijks: Reinig het tapepad, controleer op vuil
Wekelijks: Controleer de luchtdruk en slangen, inspecteer veren en bewegende delen
Maandelijks: Smeer de cilinder indien nodig, vervang versleten mechanische onderdelen
Per kwartaal: Voer een volledige inspectie uit en reviseer indien nodig
