Product Inleiding Samsung 32 mm pneumatische voeder

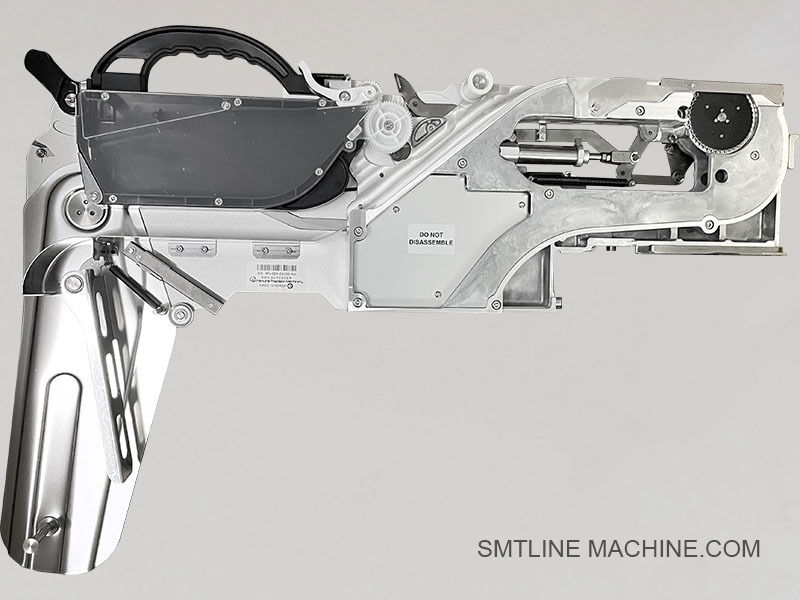

De Samsung 32mm Pneumatic Feeder is een robuuste, door lucht aangedreven bandvoerder die is ontworpen om grote en zware elektronische componenten aan Samsung CP-serie SMT-plaatsingsmachines te leveren.Het gebruikt gecomprimeerde lucht om het indexmechanisme van het bandje te bedienen, waardoor een nauwkeurige, snelle voeding voor 32 mm breed dragerbanden wordt gewaarborgd.

Belangrijkste kenmerken

Pneumatische werking: gebruik van perslucht om de tape stap voor stap te zetten
ontworpen voor grote SMD-componenten zoals:

Stroom-IC's
Transformatoren
Verbindingen
met een vermogen van niet meer dan 50 W
Compatibel met machines van de Samsung CP-serie, met inbegrip van CP40, CP45, CP60
Ondersteunt snelle en stabiele voeding in productieomgevingen met een groot volume
Rigiede constructie voor duurzaamheid en langdurige stabiliteit

Technische specificaties
Bandbreedte: 32 mm
Vervaardiging van motorvoertuigen
Voedingshoogte: verstelbaar (meestal 8, 12 of 16 mm stappen)
Stroomvoorziening: benodigt compressielucht (aanbevolen 0,4 ∼0,6 MPa)
Compatibiliteit tussen rollen: standaard 13 ′′ en 15 ′′ drager rollen

Toepassingen

Breed gebruikt in industrieën zoals:

Elektronica voor de automobielindustrie
Elektrische modules
PCB's voor industriële controle
Ideaal voor het plaatsen van grote onderdelen die bredere band en stabiele voedingskracht vereisen

Verenigbaarheid

Volledig compatibel met Samsung CP-serie pneumatische voedingsplatforms:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60-serie

Verwante accessoires Samsung 32 mm pneumatische voeder

1. Mechanische onderdelen

32 mm lijnband
Zorg voor een stabiele uitlijning van de breedband tijdens het voeden.
Helpt bij het voorkomen van vervorming of verkeerd uitlijnen van grote onderdelen.

Afscheidingsband voor het deksel / drukker
Hij schilt zich terug en houdt de band vast om de onderdelen bloot te stellen.
Kan groter en versterkt zijn voor brede banden.

Bovenbedekkingsplaat
Houdt de band vast voor een soepele voortgang.

Vergrendelingsknop
Mechanisme dat de voedingsbak bevestigt aan de voedingsbankrail.

Rolhouder schacht / beugel
Houdt de bandrol van de 13 ̊ of 15 ̊-component stevig vast.

2. Pneumatische onderdelen

Luchtcilinder met grote buigkracht
Draait de band toevoer slag voor 32 mm breed tape.
Zwaarder dan 8 mm of 12 mm versies.

Air Push Rod / Slide Linkage
Verbindt de cilinderbeweging met de band-vooruitgang.

Terugkeer lente
Herstelt het mechanisme na elke voedingsstraling.

Luchtpijpbevestigingen / buisverbindingen
"Fitness" voor het inladen van lucht met een druk-op-aansluiting of met een draad.

Uitlaatmuffler / geluidsdemper (optioneel)
Vermindert het pneumatisch geluid tijdens het loslaten van lucht.

3. Tools voor testen en onderhoud

Gevoerde kalibratie-gig
Gebruikt voor het testen en aanpassen van de voedingswerking offline.

Handmatige testdoos
Hiermee kunnen technici het voeden met perslucht simuleren.

Opbergrek / voedingsmandje
Organiseert en bewaart breedvoerders veilig.

Reinigingsborstels / gereedschappen
Gebruikt om het bandpad en interne mechanismen schoon te maken.

Notities

Veel accessoires worden gedeeld met 24 mm en 44 mm pneumatische voeders, maar verschillen enigszins in grootte.
Alle geleidingsrails, luchtcilinders en beugels moeten overeenkomen met het 32 mm-voerframe om een goede prestatie te garanderen.

Verwante onderdelennummers Samsung 32 mm pneumatische voeder (geen tabel)

Mechanische onderdelen

J66021004A 32 mm bandleidingsrail, voor het uitlijnen en ondersteunen van het brede bandpad.
J66011005A
J66031013A ¢ bovenste dekselplaat, versterkt om een bredere banddruk te kunnen aanhouden.
J70613008A
J66031019A Rolenschaalbeugel of rolhouder, om 13 ̊ of 15 ̊ bandrolletjes te ondersteunen.
J66031023A ?? Clampspring of Spanningsveerplaat, die een consistente banddruk en -uitlijning behoudt.

Pneumatische onderdelen

J70541006A Air Cylinder (Large-Bore Type), zorgt voor de kracht om zware 32 mm tape te indexeren.
J70631011A Air Push Rod of Slide Link, verbindt de cilinder met het bandvoorwaartse mechanisme.
J90651008A
J70631015A ′ Luchtbuisconnector, snel instellen of met drukkoppeling voor pneumatische lijnen.
J70631012A ′ Cylinder Mount Bracket, houdt de luchtcilinder in positie in de voedingsbak.

Test- en onderhoudsinstrumenten

J13013001A Jig voor het kalibreren van de voedingsbak, voor het testen en afstemmen van de voedingsbak buiten de machine.
J13014002A Manuele voedingstestbox, simulateert de luchttoevoer voor functionele controles.
J13012003A ️ Voederopslagrek of -trolley voor veilige organisatie van de voeder.
J13014004A

Vragen en antwoorden gids Samsung 32mm pneumatische voeder

1Waar wordt de Samsung 32mm pneumatische voedingsbak voor gebruikt?

De Samsung 32 mm pneumatische voeder wordt gebruikt voor het voeden van grote onderdelen op het oppervlak zoals power IC's, relais, connectoren,en afgeschermde inductoren, gemonteerd op 32 mm breed draagband in Samsung CP-serie SMT-machines.

2Met welke machines is het compatibel?

Deze voedingsmachine is compatibel met de volgende pick-and-place-machines van Samsung die pneumatische voedingsmachines gebruiken:

CP40 / CP40L
CP45 / CP45FV / CP45NEO
CP60-serie

3Hoe werkt de voeder?

De luchtcilinder beweegt een stuwstaaf die de bandvooruitstoot aandrijft.het volgende onderdeel blootstellen voor ophalen.

4Welke luchtdruk is vereist?

De aanbevolen werkdruk bedraagt 0,4 tot 0,6 MPa (46 bar).
Een lage druk kan tot onvolledige voeding leiden; een hoge druk kan tot mechanische slijtage of bandbreuk leiden.

5Welke soorten tape en componenten kan het verwerken?

Bandbreedte: 32 mm
Types componenten:

andere elektrische apparaten
Grote condensatoren
Transformatoren
met een vermogen van niet meer dan 50 W
Relaypakketten
Type band: geïmprimeerd plastic draagband met of zonder dekselband

6Wat zijn de meest voorkomende problemen en suggesties voor het oplossen van problemen?

Niet-voedingsband
Controleer of er een lage luchtdruk of een beschadigde luchtcilinder is.

Afdekkingsband niet goed schillen
Controleer en vervang de dekselbandpusher of de spanningsveer.

Feeder sluit niet in de machine
Controleer of de slotspeld of het bevestigingslot beschadigd is.

De voedingsbron gaat langzaam terug of blijft hangen.
Reinig de schuifverbinding en controleer de retourveer.

Luchtlekken
Vervang versleten luchtbuisverbindingen of afdichtingen.

7Welke onderdelen moeten vaak vervangen worden?

Luchtcilinder (J70541006A)
Verwijderde veer (J90651008A)
Verwijderingsband (J66011005A)
Gidsband (J66021004A)
Vergrendelingspin van de voeder (J70613008A)
Air Connector (J70631015A)

8Hoe test je de voeder?

Gebruik een voedingsproefbuis (J13013001A) of een handmatige voedingsproefbak (J13014002A) om de luchtstorting en de bandvooruitgang buiten de SMT-machine te controleren.

9Ondersteunt het band om terug te spoelen?

Sommige configuraties ondersteunen mogelijk de optionele terugspoeling van de hoesband met een terugspoel (bijv. J13014004A), maar dit is afhankelijk van de modelversie.

10Wat is het voorgestelde onderhoudsschema?

Dagelijks: Afblazen van stof, controleren van de lijn van de band
Wekelijks: inspectie op luchtlekken, schoonmaak van bewegende onderdelen
Maandelijks: smeer mechanische verbindingen en controleer de veerspanning
Viermaal per jaar: vervang versleten onderdelen en test de nauwkeurigheid met een jig
