ZS Feida Staalkabel KLJ-MC186-00


ZS Feida Staaldraad KLJ-MC186-00




Inleiding van het product ZS Feeder Steel Wire Rope KLJ-MC186-00

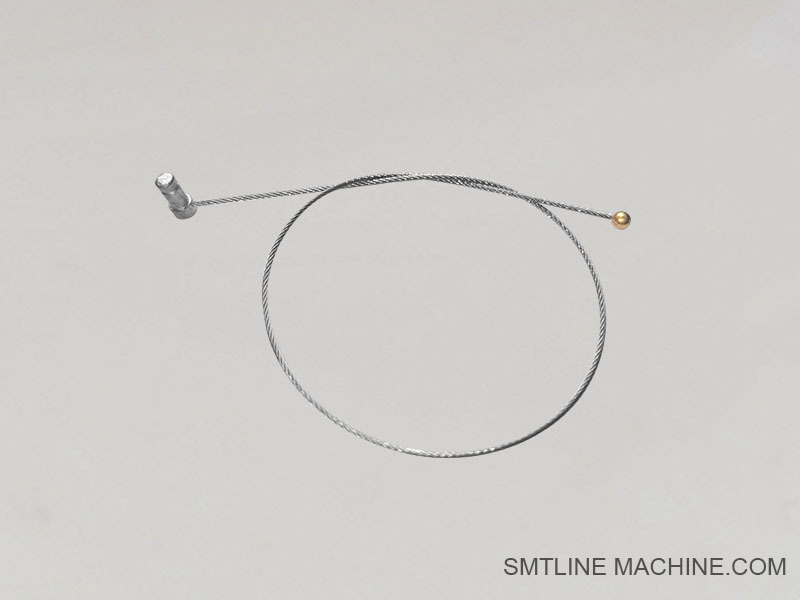

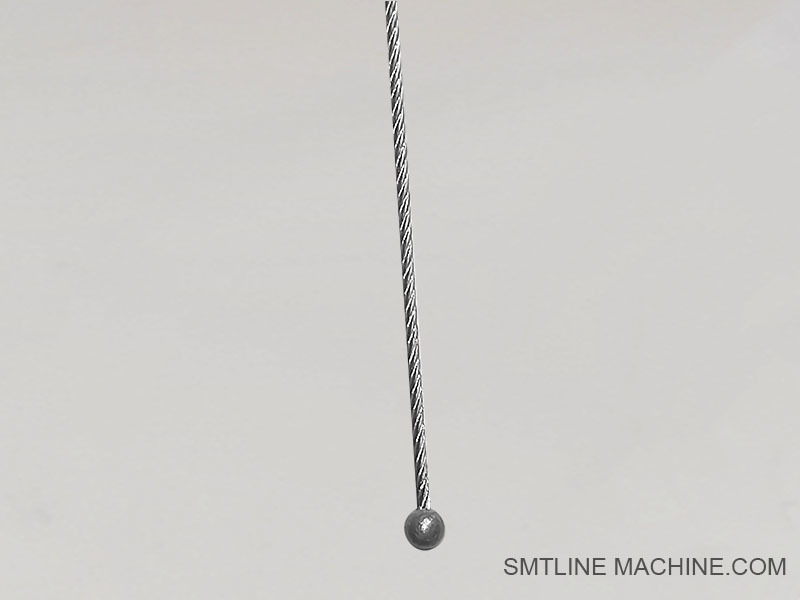

De KLJ-MC186-00 is een hoge sterkte stalen draad touw speciaal ontworpen voor ZS-serie voeders gebruikt in Yamaha / Hanwha SMT pick-and-place machines.Dit onderdeel speelt een cruciale rol bij het handhaven van de spanning en de mechanische beweging die nodig zijn voor het afschilpen van de dekselband en de voedingscontrole in automatische laadmechanismen.

Belangrijkste kenmerken:

Materiaal: gevlochten roestvrij staal met anti-corrosiecoating
Toepassing: wordt gebruikt in het mechanisme voor het spannen en terugspinnen van het dekselband van ZS-voeders
Structuur: Precieze draadstrengen voor een soepele, trillingsvrije beweging
Duurzaamheid: hoge treksterkte en vermoeidheidsbestandheid voor lange productiecycli
Montage: ontworpen volgens de OEM-specificaties voor KLJ-MC186-00 onderdeelnummer; drop-in vervanging van het originele draadtouwsysteem

Typische toepassingen:

Yamaha ZS 8mm / 12mm / 16mm voeders
Compatibel met voedingsmodellen die worden gebruikt in de YSM10 / YSM20 / Sigma G5 / Z:TA-R-serie
Gebruikt in automatische opvouwbandsystemen en voedingsspanningsarmen

Doel:

Zorg voor een soepele beweging en nauwkeurige band peeling tijdens SMT component voeding
Behoudt een constante trekkracht om te voorkomen dat de band verstopt wordt
Ondersteunt hogesnelheidsvoederoperatie met minimale mechanische slijtage

Verpakking en vervanging:

Deelnummer: KLJ-MC186-00
Gewoonlijk verkocht als afzonderlijke eenheden of in sets voor het onderhoud van voedingsmiddelen
Snelle installatie met minimale gereedschappen

Verwante toebehoren KLJ-MC186-00 ZS Feeder Steel Wire Rope

1. Terugdraaien katrolen / leidwiel

Helpt het stalen draad touw soepel te begeleiden tijdens het terugspelen van de tape.

2- Afdekkingsband.

Het is verbonden met het draadtouw om de afgeschilde band terug in een spoel te winden.

3. Spanningsveer (voedingsarm retourveer)

Biedt tegenkracht om het draadtouw onder spanning te houden tijdens de voedingsoperatie.

4Verzameling van de spanningsarm van de voedingsbak

De armstructuur die met het draadtouw werkt om de dekselband te trekken of los te laten.

5Draadtouwclamper / vergrendelingsbeugel

Bevestigt beide uiteinden van het draadtouw binnen de voedingsinstallatie. Vermijdt glijden of ontkoppelen.

6- Afdekkingsband leidplaat

Leidt het bandpad tussen het touw en de bandrol om misvoeding of krulvorming te voorkomen.

7. Voedingsraamhuis

De belangrijkste structuur die het draadtouw, katrol, veer en bandpad samenhoudt.

8. Draad touw Spanningsregelaar

Hiermee kan de touwstrakheid met de hand nauwkeurig worden aangepast voor een optimale terugspoelprestatie.

Verwante delennummers ZS Feeder Steel Wire Rope KLJ-MC186-00

1. KLJ-MC186-00

Stalen draadtouw ️ Hoofdonderdeelnummer van het draadtouw dat wordt gebruikt bij de controle van de terugspoelspanning op de dekking van de band.

2. KLJ-MC185-00

Draadtouw katrol

3. KLJ-MC184-00

Spanning Veer

4. KLJ-MC187-00

Verwijderingsas Verbinding met het draadtouw voor automatische afdekkingsbandverwijdering.

5. KLJ-MC183-00

Draadklem / bevestigingsbeugel ¢ Bevestigt de uiteinden van het touw om glijden te voorkomen.

6. KLJ-MC182-00

Verzameling van de voederarm ️ Omvat pivotpinnen, beugels en componenten voor de draadlijn.

7. KLJ-MC188-00

Regelaar

8. KLJ-MC180-00

Gidsplaat

Opmerking:
Het aantal onderdelen kan enigszins variëren, afhankelijk van de breedte van de voeder (8 mm, 12 mm, 16 mm).

Vragen en antwoorden Gids ZS Feeder Steel Wire Rope KLJ-MC186-00

1Wat is het doel van de KLJ-MC186-00 staaldraad touw?

Het wordt gebruikt in ZS-serie voeders om de spanning in het mechanisme van de dekselband te behouden, zodat de band glad aftrekt en tape-opstoppingen tijdens SMT-productie worden voorkomen.

2Welke machines en voeders gebruiken dit staaldraad touw?

Compatibel met Yamaha- en Hanwha-ZS-serievoerers, inclusief bandbreedtes van 8 mm, 12 mm en 16 mm die vaak worden gebruikt in YSM- en Sigma-SMT-pick-and-place-machines.

3Hoe vaak moet het draadtouw worden gecontroleerd of vervangen?

Bij routinematig onderhoud wordt aanbevolen regelmatig te inspecteren en als er tekenen van slijtage, corrosie of verlies van spanning zijn, te vervangen.

4Wat zijn de meest voorkomende tekenen van een kapot touw?

Tape-rewindproblemen of inconsistente spanning
Zichtbare slijtage of gebroken strengen op het draadtouw
Verhoogde fouten bij het voeden of afschillen van banden

5Kan het draadtouw vervangen worden zonder de hele voeder te ontmantelen?

Ja, vervanging kan gewoonlijk worden gedaan door de voedingsdeksel te verwijderen en toegang te krijgen tot het draadtouw en de spanningsassemblages.

6Zijn er accessoires vereist bij het vervangen van het draadtouw?

Het wordt aanbevolen om gerelateerde onderdelen zoals de spanningsveer, katrollen, klemmen en leidplaten te inspecteren en eventueel te vervangen om ervoor te zorgen dat ze goed functioneren.

7Hoe kan de spanning van het draadtouw na vervanging worden aangepast?

Gebruik de spanningsregulerende eenheid van de voedingsapparaat (indien beschikbaar) om de spanning van het draadtouw te verfijnen voor een gladde terugspoelband zonder losheid of overmatige strakheid.

8Waar kan ik echte onderdelen kopen?

Geautoriseerde distributeurs van Yamaha of Hanwha en leveranciers van SMT-onderdelen hebben deze onderdelen meestal op voorraad.

9Wat gebeurt er als het touw tijdens de productie uitvalt?

Een storing van het draadtouw kan leiden tot fouten bij het toevoegen van banden, fouten bij het toevoegen van onderdelen of stilstand van de machine als gevolg van tape-opstoppingen en storingen van de voedingsbron.

10Is er een onderhoudsgids voor het draadtouwsysteem?

Ja, regelmatig onderhoud omvat schoonmaken, inspecteren, de spanning aanpassen en tijdig vervangen.
