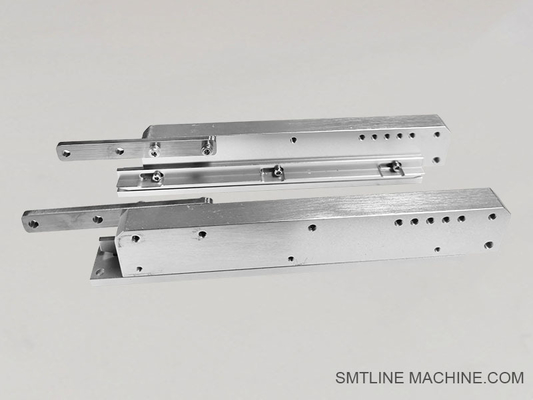

Product Inleiding Yamaha YSM20R 1,2m verlengde baan
De 1,2 m verlengde baan voor de Yamaha YSM20R is een in de fabriek of in het veld geïnstalleerde transportbandverlenging die is ontworpen om grotere of langere PCB's te ondersteunen in SMT-productieomgevingen met hoge snelheid.Het vergroot de maximale PCB-afhankelijkheidslengte van de machine, waardoor een soepel transport en een nauwkeurige plaatsing van de plattegrond met uitgebreid formaat worden gewaarborgd.

Belangrijkste kenmerken:
Uitgebreide PCB-ondersteuning: Vergroot de transportbandlengte tot 1.200 mm, waardoor extra lange borden (bijv. LED-strips, achtergrondverlichtingseenheden, powerboards) kunnen worden verwerkt.
Volledige compatibiliteit: ontworpen voor naadloze integratie met Yamaha YSM20R modulaire monteurs.
Precisievervoer: uitgerust met hoog nauwkeurige gemotoriseerde riemen en zijkantklemleidingen voor een stabiele overbrenging van het bord.
Heavy-Duty Frame: Versterkte structuur ondersteunt grote en zware PCB's zonder vervorming of trillingen.
Closed-Loop Synchronisatie: Synchroniseert met het interne bordoverdracht systeem voor continue inline werking.

Specificaties (typisch):
Effectieve PCB-lengte: maximaal 1200 mm (afhankelijk van het model)
PCB-breedtebereik: typisch 50-510 mm (standaard YSM20R-breedte)
Transportmethode: gemotoriseerde riem met twee of één spoor
Constructie: poederbedekt staalframe met antistatisch transporteroppervlak
Stroomvoorziening: geïntegreerd vanuit de hoofd- of hulpinvoer van de YSM20R

Toepassingen:
Ideaal voor LED-verlichting, besturingsborden voor auto's, voedingsmodules en andere SMT-assemblages van groot formaat
Gebruikt in multi-machine-lijnen waar lange planken ononderbroken in-line verwerking nodig hebben









Gerelateerde accessoires YSM20R 1,2m verlengd spoor

1. Track Support Bracket Set
Zware bevestigingsbeugels die worden gebruikt om het verlengde spoor aan het hoofdmachineframe te bevestigen.

2. Vervaardiging van aandrijvingsmotor
Inclusief de motor, versnellingsbak en sensoren die de transportband aansturen.

3. Tijdband / Transportband
Antistatische transportriemen ontworpen voor stabiele, laag trillende PCB-overdracht over de langere lengte.

4Sensorkit (invoer/uitvoer)
bevat foto-elektrische of reflecterende sensoren voor het detecteren van PCB's in positie, voor het detecteren van aanwezigheid of voor het stoppen van fouten.

5. Breedte-instellingseenheid (optioneel)
Een gemotoriseerd of handmatig spoorbreedte-aanpassingsmechanisme voor het plaatsen van PCB's van verschillende groottes tijdens de lijnwisseling.

6. Zijdelingse geleidingsrails / klemrails
Helpt bij het uitlijnen van PCB's tijdens het transport over lange afstanden.

7. Het evenaren van voeten of ankerbouten
Gebruikt om het verlengde spoor op de fabrieksvloer te stabiliseren en af te stemmen op de YSM20R-transportbandhoogte.

8. Kabelband (signaal en stroom)
Bedradingskits om de sensoren, motoren en besturingen van de uitgebreide baan aan te sluiten op het hoofdbesturingssysteem van de YSM20R.

9- Spoorbedekking of beschermplaat.
Beschermingsbescherming om het binnendringen van stof of toevallig contact met bewegende onderdelen te voorkomen.

10Inline bufferconveyor (optioneel)
Een optionele module die tussen machines wordt geïnstalleerd om PCB's op te slaan of te pauzeren tijdens tijdelijke upstream/downstreamvertragingen.

Opmerking:
Alle toebehoren moeten worden afgestemd op het spoortype (enkel/dubbel spoor) en de YSM20R-configuratie.









Verwante onderdeelnummers YSM20R 1,2m verlengd spoor

1. KHJ-MC120-00
Hoofdverlengde spoorunit ¥ 1,2 meter lange transportband ontworpen voor integratie met YSM20R.

2. KHJ-MC121-00
Sluitingsstel voor spoorbevestiging gebruikt om het verlengde spoor aan het basisframe van de YSM20R te bevestigen.

3. KHJ-MC122-00
De transportbanden bevatten antistatische timingbanden die speciaal zijn ontworpen voor 1,2 m spoor.

4. KHJ-MC123-00
Vervaardiging van motoren en versnellingsapparatuur

5. KHJ-MC124-00
Sensorkit bevat PCB-aanwezigheids-/positiesensoren en beugels voor input/outputdetectie.

6. KHJ-MC125-00
Zijdelingse geleidingsrails verstelbare of vaste geleidingsrails voor het stabiliseren van lange PCB's.

7. KHJ-MC126-00
Kabelbanden

8. KHJ-MC127-00
Het niveau-basisstel ∼ vloerankers of hoogtebevestigingsvoeten voor het nivelleren van de verlengde rails.

9. KHJ-MC128-00
Eenheid voor het instellen van de spoorbreedte (optioneel) voor automatische of handmatige veranderingen van de spoorbreedte afhankelijk van de PCB-grootte.

10. KHJ-MC129-00
Bescherming van de spoorlijn

Vermelding:
Deze onderdeelnummers volgen Yamaha's KHJ-serie benoemingsconventie.
Het werkelijke gebruik kan afhangen van het feit of u gebruikmaakt van dubbel- of enkelrailsystemen.
Voor aangepaste lijnen (bv. LED-bordbehandeling) kunnen optionele accessoires of beugels nodig zijn.








FAQ-gids Yamaha YSM20R 1,2m verlengde baan
1Wat is het doel van de 1,2 meter verlengde baan?
Het verlengde spoor verhoogt de maximale PCB-lengte van de machine, waardoor de YSM20R PCB's van lang formaat (tot 1,2 meter) kan ondersteunen, zoals LED-strips, power boards,of industriële besturingseenheden.
2Is het verlengde spoor standaard of optioneel?
Het is een optionele add-on, ofwel in de fabriek geïnstalleerd, ofwel in het veld aangepast, afhankelijk van de configuratie van de productielijn en de PCB-lengtevereisten.
3Welke machines zijn compatibel met dit uitgebreide spoor?
Het is speciaal ontworpen voor de Yamaha YSM20R modulaire monter, en kan compatibel zijn met bepaalde varianten van het YSM20-platform onder leiding van Yamaha.
4Hoe wordt het verlengde spoor aangedreven en bestuurd?
Het spoor is geïntegreerd in het besturingssysteem van de YSM20R met behulp van een speciale motor, sensorkit en signaal-/vermogensgordel.
5Kan het met zware of brede PCB's omgaan?
Ja, het heeft een versterkt frame, verstelbare geleidingsrails en gemotoriseerde riemen om zware of grote planken met stabiliteit en precisie te ondersteunen.
6Wat zijn de onderhoudsvereisten?
Regelmatige reiniging van riemen en geleidingsrails
Periodieke controle van sensoren en bedrading
Het gebruik van de banden wordt onderworpen aan een beperking van het gebruik van de band.
Controleer de slijtage van het vlakken van de voeten of van de ankerpunten
7. Welke accessoires zijn doorgaans vereist tijdens de installatie?
Montagebeugels
Aandrijvingsmotor en versnellingsbak
Gordel- en geleidingsrailsets
foto-elektrische sensoren
Kabelbanden voor signaal/vermogen
Optioneel rollenvoeten of niveaubasis
8Kan de spoorbreedte automatisch worden aangepast?
Sommige versies kunnen handmatige of gemotoriseerde breedte-aanpassing ondersteunen, afhankelijk van uw configuratie.
9Wat zijn de meest voorkomende problemen en oplossingen?

10Waar kan ik onderdelennummers en documentatie krijgen?
U kunt deze aanvragen bij:
Yamaha SMT-servicemanualen
Geautoriseerde Yamaha-distributeurs
Op verzoek kan ik ook nummers van onderdelen verstrekken (bijv. KHJ-MC120-00 ~ KHJ-MC129-00) en diagrammen.
