YS12 Grote vaste camera basisplaat basis

YS12 Grote vaste camera -basisplaatbasis

Productintroductie - YS12 Grote vaste camera -basisplaatbasis

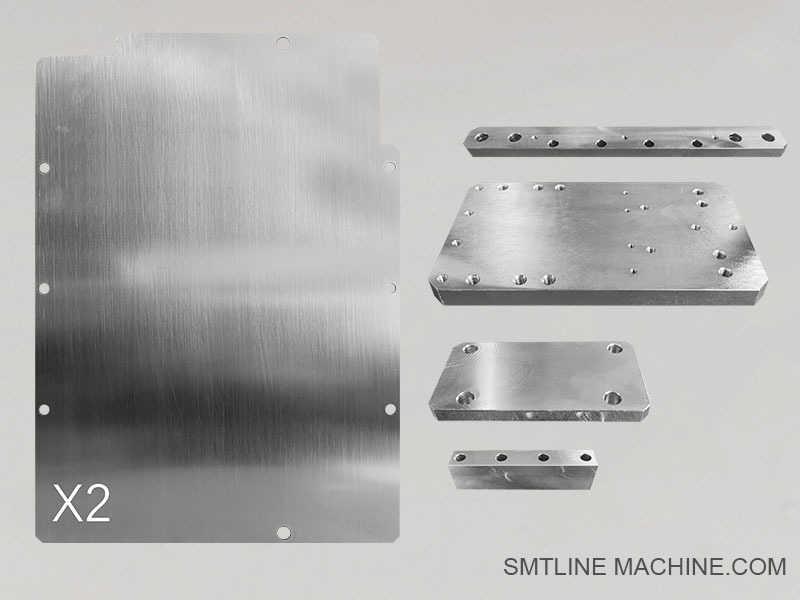

De grote vaste camera -basisplaatbasis is een structurele ondersteuningscomponent die wordt gebruikt in de Yamaha YS12 SMT -plaatsingsmachine, specifiek ontworpen om de vaste camerabehuizing vast te houden en te stabiliseren. Deze component zorgt voor nauwkeurige en herhaalbare visuele inspectie of herkenning van componenten en fiducials tijdens het SMT -proces.

Belangrijkste kenmerken:

Hoog precisie -montageveloppervlak: bewerkt met strakke toleranties om nauwkeurige camerapositionering te garanderen voor betrouwbare beeldopname.
Structurele stabiliteit: biedt een rigide basis om trillingen of verschuiven tijdens de werking van het machinaal te minimaliseren.
Corrosiebestendige afwerking: gecoat of geanodiseerd om productieomgevingen te weerstaan en een lange levensduur te garanderen.
Aangepaste pasvorm voor YS12: specifiek ontworpen om overeen te komen met de afmetingen van de vaste camera -eenheid en montagegaten die in het YS12 -platform worden gebruikt.

Functie en toepassing:

Monteert de grote vaste visiecamera die componentherkenning, markdetectie of uitlijningsinspectie uitvoert.
Fungeert als de referentie-basis voor beeldgebaseerde correctie en fiduciale afstemming tijdens pick-and-place.
Integraal met het handhaven van de consistente plaatsingsnauwkeurigheid.

Typische specificaties:

Materiaal: bewerkte aluminiumlegering of staal
Oppervlak: zwart geanodiseerd of poeder gecoat
Montage: voorgeboorde gaten voor cameramodule en ondersteuningsframe
Compatibiliteit: Yamaha YS12 (kan ook van toepassing zijn op YS12F of vergelijkbare varianten met grote vaste camera -instellingen)

Gerelateerde accessoires - YS12 Grote vaste camera -basisplaatbasis

1. Vaste cameramodule

De hoofdvisie -eenheid gemonteerd op de basisplaat, gebruikt voor componentherkenning en fiduciale uitlijning.

2. Montageschroeven en sluitringen

Precisie -bevestigingsmiddelen voor het beveiligen van de camera- en basisplaatassemblage. Meestal omvat trillingsbestendige schroeven met sluitringen.

3. Camerabeschermingsomslag

Beschermend schild of behuizing om stof of mechanische impact op de vaste cameralens te voorkomen.

4. Verlichtingsmodule / LED -ringlicht

Verlichtingseenheid geïnstalleerd rond of nabij de camera om consistente verlichting te garanderen voor hoogwaardige beeldopname.

5. Visiekabelset

Bevat signaal- en stroomkabels die de camera verbinden met de Vision Processing Board of de hoofdbesturingseenheid.

6. Camera -aanpassingsbeugel

Een fijnafstemmingsondersteuning of sub-beugel die tijdens de kalibratie lichte hoek- of hoogte-aanpassingen mogelijk maakt.

7. Basisplaatondersteuningsframe

Structureel gedeelte dat de basisplaat verbindt met het machinekleedschassis, waardoor stijfheid en uitlijning wordt toegevoegd.

8. Kalibratieglas / doelbord

Gebruikt voor kalibratie van het gezichtsvermogen na installatie of vervanging van de camera of basisplaat.

Opmerking:
Deze accessoires zijn essentieel voor de juiste werking en onderhoud van het visie -inspectiesysteem van de YS12 en moeten worden gekoppeld aan de specifieke YS12 -configuratie (bijv. Standaard versus grote vaste camera).

Gerelateerde onderdeelnummers - YS12 Grote vaste camera -basisplaatbasis

1. KG7-M655L-00

Grote vaste camera -basisplaat - de hoofdbasisplaat voor het monteren van de vaste visiecamera in de YS12 -machine.

2. KG7-M6550-00

Vaste camera -eenheid - Standaard vaste visie -module geïnstalleerd op de basisplaat voor fiduciale en componentherkenning.

3. KG7-M655H-00

LED -verlichtingsmodule - Ringlicht of verlichtingseenheid gemonteerd rond de vaste camera voor uniforme verlichting.

4. KG7-M655M-00

Camera -montagebeugel - Mechanische beugel gebruikt om de vaste camera op de basisplaat te ondersteunen en aan te passen.

5. KG7-M655N-00

Montageschroefset - Precisieverschroefkit die wordt gebruikt om de camera en het basisplaat veilig te bevestigen.

6. KG7-M655P-00

Vision Signal Cable - Kabel ingesteld voor het verzenden van beeldgegevens en stroom tussen de camera en het vision -bedieningsbord.

7. KG7-M655F-00

Beschermende deksel-Dustbestendig schild voor het beschermen van de vaste camera en verlichtingscomponenten.

8. KG7-M655B-00

Basisplaatondersteuningsframe - Structurele ondersteuning die de basisplaat verbindt met het machinechassis.

9. KG7-M654A-00

Kalibratiedoelglas - gebruikt voor het kalibreren van het vaste visiesysteem na installatie of service.

Opmerking:
Deze onderdeelnummers zijn specifiek voor de YS12 -machineserie van Yamaha en kunnen enigszins variëren, afhankelijk van de versie (bijv. YS12F). Controleer altijd compatibiliteit voordat u bestelt.

FAQ Guide - Yamaha YS12 Grote vaste camera -basisplaatbasis

1. Wat is de functie van de grote vaste camera -basisplaatbasis?

Deze basisplaat dient als een stabiel montageplatform voor de vaste visiecamera die wordt gebruikt in de YS12 SMT -machine. Het zorgt voor een nauwkeurige uitlijning en minimale trillingen voor het vastleggen van afbeeldingen.

2. Met welke modellen is het compatibel?

Het is specifiek ontworpen voor de Yamaha YS12 en kan ook compatibel zijn met YS12F of vergelijkbare modellen met grote vaste cameraconfiguraties.

3. Is de basisplaat verwisselbaar met andere machinesreeksen?

Nee. Het is gedimensioneerd en geboord om te passen bij de YS12 -lay -out en wordt niet aanbevolen voor gebruik op andere Yamaha -platforms zoals YSM of YV100 zonder aanpassing.

4. Welke componenten zijn er meestal op gemonteerd?

Vaste camera-eenheid (bijv. KG7-M6550-00)
LED -verlichtingsmodule
Montagebeugel en aanpassingsframe
Vision -signaalkabel
Kalibratieglas (tijdens het opzetten)

5. Van welke materialen is de basisplaat gemaakt?

Typisch geanodiseerd aluminium of gecoat staal voor sterkte, corrosieweerstand en precisiebewerking.

6. Wat zijn tekenen van slijtage of falen?

Losse of onstabiele camerafbeelding
Zichtbare kromtrekken of oppervlakteschade
Montage gaten gestript of verkeerd uitgelijnd
Verhoogde plaatsing visiefouten

7. Kan de basisplaat worden aangepast of gekalibreerd?

Er is meestal geen mechanische aanpassing vereist op de basisplaat zelf. Camera-afstemming wordt echter uitgevoerd via de montagebeugel en softwarekalibratie.

8. Hoe vaak moet het worden geïnspecteerd?

Tijdens gepland preventief onderhoud
Telkens wanneer de aanpassingsproblemen van het gezichtsvermogen of slechte erkenning plaatsvinden
Na het vervangen van de vaste camera of verlichtingsmodule

9. Moet ik opnieuw kalibreren na het vervangen van de basisplaat?

Ja. Elke vervanging of aanpassing van de basisplaat of camera vereist hercalibratie van het gezichtssysteem met behulp van een fiduciaal of kalibratiedoel.

10. Waar kan ik vervangende onderdelen krijgen?

Alle onderdelen inclusief de basisplaat, camera-eenheid en accessoires (bijv. Verlichting, kabels) kunnen worden afkomstig van geautoriseerde Yamaha SMT-onderdelendistributeurs met behulp van de KG7-M65XX-00 onderdeelnummerreeksen.
