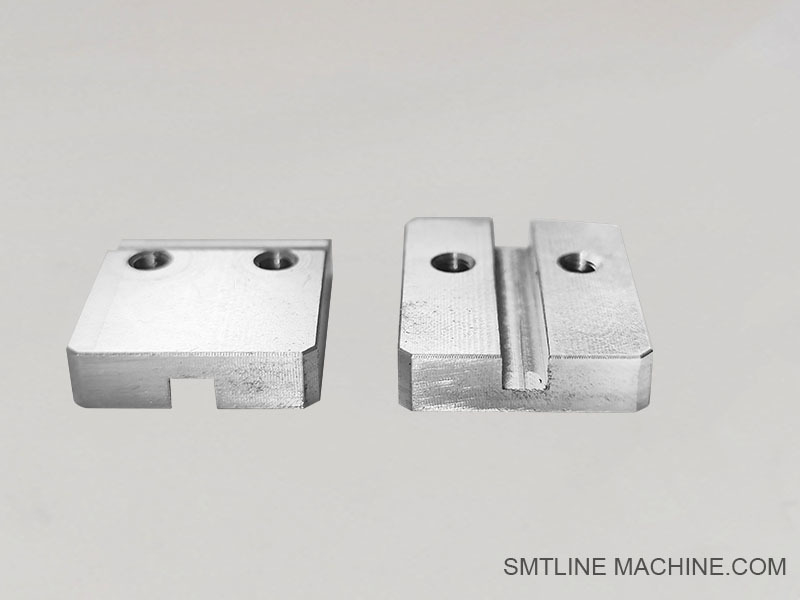

YS12 glasvezel bevestigingsplaat

YS12 glasvezel bevestigingsplaat

Productinleiding ¥ Yamaha YS12 glasvezel bevestigingsplaat

De glasvezel bevestigingsplaat is een precisie-engineered montage component gebruikt in de Yamaha YS12 pick-and-place machine.Het houdt vezeloptische sensoren of lichtleidingen veilig op hun plaats langs het PCB-transportpad, waardoor een betrouwbare en nauwkeurige signaaldetectie voor de aanwezigheid van onderdelen of de positie van het bord wordt gewaarborgd.

Belangrijkste kenmerken:

Stabiel monteren: zorgt voor een veilige en trillingsbestendige basis voor glasvezel sensorkoppen.
Hoge uitlijningsprecisie: gemachineerd tot strakke toleranties om een consistente optische uitlijning te behouden.
Duurzame constructie: meestal gemaakt van geanodiseerd aluminium of bekleed staal om industriële omgevingen te weerstaan.
Gemakkelijk instellen/vervangen: ontworpen met montage-slots of schroefgaten voor snelle installatie of instelling van vezelcomponenten.
YS12-compatibiliteit: Speciaal ontworpen om te voldoen aan de behoeften van het Yamaha YS12-frame en de optische positioneringssensoren.

Functie en toepassing:

bevat glasvezelsensoren die worden gebruikt voor het detecteren van PCB-aanwezigheid, randuitlijning of componentpositionering.
Behoudt een consistente afstand en hoek tussen vezelgids en PCB voor nauwkeurige signaalmetingen.
Essentieel in het visiesysteem of het alignment-subsysteem van de machine, dat bijdraagt aan een hoge precisie van de plaatsing.

Typische specificaties:

Materiaal: geanodiseerd aluminium of bekleed staal
Afwerking: Matte of zwarte anodisatie om schittering te verminderen
Afmetingen: afmetingen voor het type optische sensor YS12 en de posities
Montage: schroef of slot bevestigd op het chassis van de YS12

Verwante toebehoren Yamaha YS12 glasvezel bevestigingsplaat

1. KGB-M7129-00

Optische glasvezelsensorkop ️ Op de bevestigingsplaat gemonteerd om de positie van PCB of onderdeel te detecteren.

2. KGB-M7130-00

Optische vezelkabel Verzendt lichtsignaal tussen de sensorkop en de versterker.

3. KGB-M7140-00

Sensorversterker Eenheid: ontvangt en versterkt signalen van de glasvezelsensorkop.

4. KGB-M7150-00

Bevestigingsplaat-instellingsbeugel Gebruikt om de uitlijning van de sensor op het YS12-platform te verfijnen.

5. KGB-M7160-00

Bevestigingsschroeven Bevestig de bevestigingsplaat en de sensorcomponenten op het machineframe.

6. KGB-M7170-00

Stofdekking voor sensor: beschermt de optische sensor en de glasvezelkop tegen verontreiniging of beschadiging.

7. KGB-M7180-00

I/O Signal Cable Harness ️ Gebruikt voor het aansluiten van sensorsignalen op de hoofdcontroller van de YS12-machine.

Verwante onderdelennummers Yamaha YS12 glasvezel bevestigingsplaat

Hoofdcomponent:

KHJ-MC745-00 YS12 Vastmaakplaat voor glasvezel
De primaire basis die wordt gebruikt om de glasvezelsensor op de SMT-machine veilig te monteren.

Geassocieerde toebehoren:

KHJ-MC748-00 ¢ Glasvezelsensorbeugel
Gebruikt om de sensor nauwkeurig aan de bevestigingsplaat te bevestigen en vast te houden.

KHJ-MC749-00 ¢ Gidsrail met glasvezelsensor
Zorgt voor een correcte uitlijning en routing van de glasvezelkabel of lichtgids.

KHJ-MC750-00
Beschermende dekking die de glasvezelsensor beschermt tegen stof of puin.

KHJ-MC751-00 ¢ Montage schroef kit
Inclusief schroeven en afstandsbepalers die nodig zijn om de bevestigingsplaat op het chassis van de YS12 te installeren.

KHJ-MC752-00
Gebruikt om de positionering van de sensor of de bevestigingsplaat voor een optimale uitlijning te verfijnen.

Optische sensorsysteem:

KGB-M7129-00 ️ Glasvezelsensorkop
KGB-M7130-00 ¢ Glasvezelkabel / lichtgids
KGB-M7140-00 Sensorversterker
KGB-M7180-00 I/O-signaalkabelband

Vragen en antwoorden Gids ¥ YS12 Glasvezel Bevestigingsplaat

1. Wat is de functie van de YS12 glasvezel bevestigingsplaat?

Het dient als een montagebasis om glasvezelsensoren of lichtleidingen in een vaste, precieze positie te houden voor nauwkeurige detectie van PCB's of componenten in de Yamaha YS12 SMT-machine.

2Met welke machines is dit onderdeel compatibel?

Het is speciaal ontworpen voor de Yamaha YS12 serie, en kan ook compatibel zijn met bepaalde andere YS-serie modellen, afhankelijk van de sensor configuratie.

3Welke onderdelen zijn meestal op dit plaatje gemonteerd?

Op de bevestigingsplaat worden glasvezel sensorkoppen, lichtleidingen en soms beugels of versterkers gemonteerd om de optische detectie te vergemakkelijken.

4Van welke materialen is de bevestigingsplaat gemaakt?

Meestal gemaakt van geanodiseerd aluminium of behandeld staal, dat duurzaamheid en precisie biedt in harde fabrieksomgevingen.

5. Is kalibratie vereist na de installatie van de bevestigingsplaat?

Ja, de sensoraanpassing moet na installatie of aanpassing worden gecontroleerd en gekalibreerd om de goede werking te garanderen.

6Welke problemen kunnen zich voordoen bij een beschadigde of verkeerd uitgelijnd bevestigingsplaat?

Veel voorkomende problemen zijn:

Onnauwkeurige PCB-detectie
Fouten bij optische sensoren
Machinafwijkingen of valse alarmen tijdens PCB-transport

7Hoe vaak moeten de bevestigingsplaat en de sensoren worden gecontroleerd?

Het wordt aanbevolen om ze wekelijks of tweewekelijks te inspecteren als onderdeel van routinematig onderhoud, vooral in productieomgevingen met een groot volume.

8Kan ik sensoren van derden gebruiken?

Het is het beste om Yamaha gespecificeerde sensoren en componenten te gebruiken om een goede pasvorm en compatibiliteit met de machine te garanderen.

9Wat is het juiste onderdeelnummer voor de bevestigingsplaat?

Het primaire onderdeelnummer is KHJ-MC745-00 voor de YS12 glasvezel bevestigingsplaat.

10Waar kan ik de bevestigingsplaat en accessoires kopen?

Deze kunnen worden besteld via erkende Yamaha SMT-onderdelende distributeurs of geverifieerde leveranciers.
