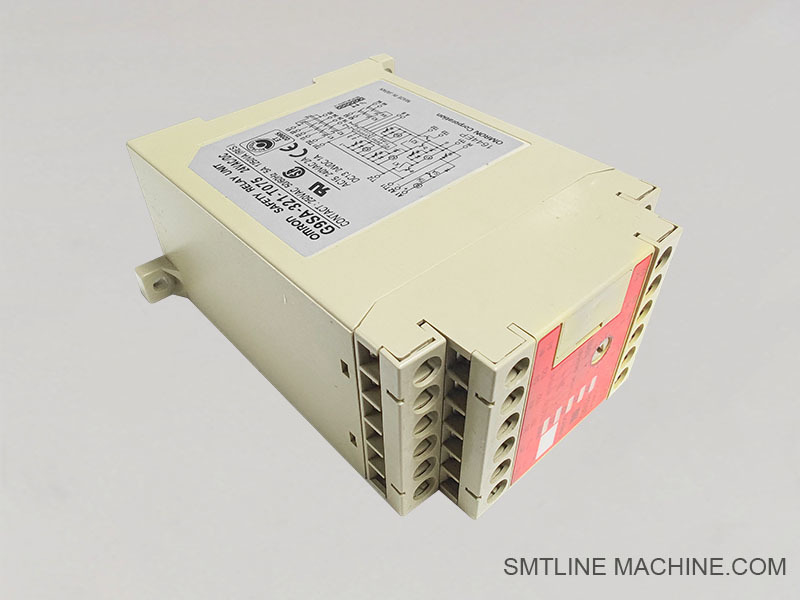

KLF‐M537F‐A0 YSM10/YSM20R SMT-opnameschakelaar relais (Omron G9SA‐321‐T075)

Overzicht

De KLF-M537F-A0 is de aangewezen veiligheidsrelay-eenheid die wordt gebruikt in Yamaha SMT-machines (modellen YSM10, YSM20R) als onderdeel van het vacuüm (pick-up) schakelaarsysteem.De functie is een betrouwbare en veiligheidsgecertificeerde OFF-vertragingsfunctie te bieden als reactie op vacuümdetectie of noodstopinvoer..

De kernrelaismodule is de Omron G9SA‐321‐T075, een compact, DIN-rail-montagebaar veiligheidsrelais met een OFF‐delay-timer van 7,5 seconden, compatibel met zowel 24 VAC/DC als 100 ∼ 240 VAC-voeding.

Belangrijkste kenmerken

Model: Omron G9SA-321-T075
Stroomvoorziening: 24 VAC/DC of 100240 VAC ([assets.omron.eu][1])
Contactconfiguratie:

3 veiligheids- (NO) uitgangen voor primaire controle
Dual OFF-delay contacten (DPST-NO) met een maximale vertraging van 7,5 s ([assets.omron.eu][1])
1 hulp-NC-contact
Timerbereik: 0,5 s tot 7,5 s, fabriek ingesteld op 7,5 s ([Cloudinary][2])
Ratings:

Tot 5 A schakelcapaciteit (250 VAC / 30 VDC)
Snelle reactietijd (10 ms) en lage contactweerstand (≤100 mΩ) ([Mouser Electronics][3])
Certificeringen: EN/BG-conform, UL/CSA goedgekeurd
Ontwerp:

DIN-spoor- of schroefmontagebaar
Compacte breedte van 45 mm
Vibratie- en schokbestendig voor industrieel gebruik ([Cloudinary][2])

Typische toepassingen

Implementeert een veilige OFF-vertraging voor de vacuümopnameschakelaar op SMT-machines:

Zorgt ervoor dat de vacuümmotor gedurende een korte vertraging blijft draaien na vacuümverlies of noodstop, zodat de spuitstuk veilig kan terugkeren.
Monitoring van veiligheidscircuit-invoeringen (bijv. sensoren, limietschakelaars) voordat de aandrijvingen worden afgesneden.
Fungeert als veiligheidsrelais in het vacuümregelsysteem YSM10/YSM20R met gecontroleerde vertraging.

Operatieconcept

Wanneer het vacuüm- of foutsignaal wordt uitgeschakeld, blijft de OFF-vertragingstimer tot 7,5 s actief, waardoor een gecontroleerde uitschakeling mogelijk is.
Contacten worden alleen geopend nadat de vertraging is verstreken of via nood/handmatige reset, afhankelijk van de invoerconfiguratie.

Voordelen

Verbetert de veiligheid van de machine door abrupte stopzetting van vacuümcomponenten te voorkomen
Compacte, fabrieksgeconfigureerde timer vermijdt externe bedrading
Voldoet aan de industriële veiligheidsnormen en verlicht de ontwerplast

Conclusies

gebruikt in de KLF‐M537F‐A0 bedieningsinstallatie voor Yamaha YSM10/YSM20R SMT-machines,de Omron G9SA‐321‐T075 veiligheidsrelais zorgt voor een gecontroleerde en veilige werking van het vacuümopnamesysteem door een betrouwbare OFF‐vertraging te bieden en te voldoen aan de industriële veiligheidseisen.

Gerelateerde toebehoren voor KLF-M537F-A0 / G9SA-321-T075 relais

Vermelding:

Alle bedradings- en besturingslogicen moeten voldoen aan Yamaha's YSM10/YSM20R-circuitontwerp en Omrons relaisbedradingsnormen.
Het wordt aanbevolen om originele onderdelen te gebruiken voor volledige compatibiliteit en veiligheidscertificering.
De relaismodule mag alleen door getraind personeel worden vervangen of onderhouden.

Verwante onderdeelnummers KLF-M537F-A0 / G9SA-321-T075 Relaisassemblage

Vermelding:

Controleer altijd de compatibiliteit met uw specifieke YSM10- of YSM20R-machinemodel.
Gebruik originele Yamaha- en Omron-onderdelen om te zorgen voor een goede veiligheidsprestatie en naleving van certificeringen.
Voor nauwkeurige overeenkomsten met de BOM of de lay-out van de elektrische kast kunnen de onderdeelnummers enigszins variëren afhankelijk van de configuratie.

Vragen en antwoorden gids KLF-M537F-A0 (met Omron G9SA-321-T075)

Functie: Vacuumcontrole en nood OFF-vertraging veiligheidsrelais

1Waar wordt de KLF-M537F-A0 voor gebruikt?

Het is een veiligheidsrelaismodule die is geïntegreerd in Yamaha YSM10 en YSM20R pick-and-place machines.Het bedient vacuümopnamesystemen met een OFF-delay-functie en ondersteunt noodstoplogic met behulp van de Omron G9SA-321-T075 relais.

2Wat doet de G9SA-321-T075 relais?

Het is een veiligheidsrelais met drie polen en een stopvertraging van 7,5 seconden.Het houdt de stroom kort vast om een veilige reactie van de machine mogelijk te maken, zoals het terugtrekken van het mondstuk voordat het vacuüm afgaat.

3Is deze module veilig gecertificeerd?

Ja. Het G9SA-relais is conform EN ISO 13849-1 (PLe) en IEC/EN 60204-1. Het is ook UL/CSA erkend, waardoor het geschikt is voor industriële veiligheidstoepassingen.

4Welke stroomvoorziening heeft hij nodig?

Het ondersteunt 24 VDC, 24 VAC of 100 ∼ 240 VAC, afhankelijk van de bedrading.

5Kan ik de timer aanpassen?

De G9SA-321-T075 is een fabrieksvast model met een vertraging van 7,5 seconden.

6Wat gebeurt er als de relais faalt?

Als de relaiscontacten verslijten of de vertragingstermijn storing oploopt, kan de vacuümcontrole onvoorspelbaar zijn of kunnen de veiligheidsmogelijkheden niet correct worden ingeschakeld.Het wordt aanbevolen om onmiddellijk met originele onderdelen te vervangen..

7Hoe vervang ik de relais?

Zet de SMT-machine uit en isoleer de bedieningskast.
Verwijder de op de DIN-spoor gemonteerde relais (met basispoort, indien van toepassing).
Plaats de nieuwe G9SA-321-T075 in het stopcontact en bevestig de strakke aansluitingen.
Herstart de machine en controleer de vacuümregelaar.

8Waar kan ik een vervanger vinden?

Zorg ervoor dat het onderdeelnummer G9SA-321-T075 precies overeenkomt.

9Is dit relais uitwisselbaar met andere modellen?

Gebruik alleen G9SA-321-T075 of exacte Yamaha-goedgekeurde alternatieven.
