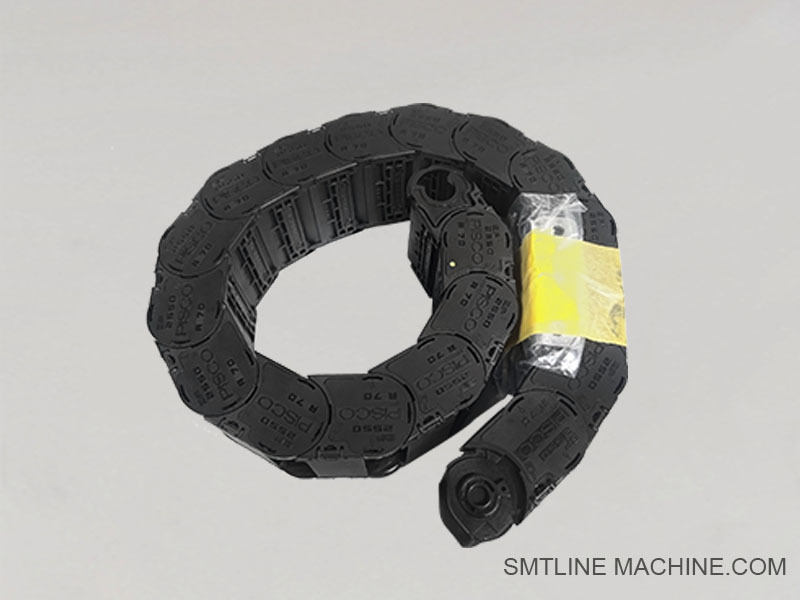

KKE-M919F-00 Tankketen

KKE-M919F-00 Tank Chain

KKE-M919F-00 Cable Drag Chain (Tank chain)

Voor Yamaha SMT-apparatuur

Overzicht

De KKE-M919F-00 is een tankketen (ook bekend als een kabeldragketen of energieketen) die in Yamaha SMT-machines wordt gebruikt om kabels en pneumatische buizen langs de X, Y,of Z-assen tijdens hogesnelheidsbewegingenHet voorkomt verwikkeling van kabels, vermindert mechanische slijtage en zorgt voor een consistente signaal- en luchtlevering aan bewegende onderdelen.

Belangrijkste kenmerken

Deelnummer: KKE-M919F-00
Functie: Kabel- en slangdrager voor dynamische asbeweging
Structuur: Plastic kettengroepen met een flexibel maar duurzaam ontwerp
Materiaal: hoogwaardig technisch kunststof, slijtvast, antistatisch (in ESD-modellen)
Openingsstijl: snap-open of gesloten type, afhankelijk van de machineconfiguratie
Routing: Ondersteunt elektrische signaalkabels, stroomdraden en vacuüm/luchtbuizen
Bevestiging: aan beide uiteinden bevestigd met beugels; met het portier of het hoofd beweegt

Toepassingen

Installeerd in Yamaha pick-and-place machines zoals YSM, YG of YS-serie
Gebruikt in poortsystemen, kopeenheden of platformbases waar flexibele routing vereist is
Beschermt kabels tegen buigingen, slijtage en interferentie in hoge snelheid omgevingen

Voordelen

Verbetert de levensduur van de kabels en vermindert de stilstand door kabelfouten
Een schoon, georganiseerd kabelbeheer mogelijk maakt
Ondersteunt soepele beweging van bewegende onderdelen in SMT-productielijnen
Compatibel met Yamaha fabriek routing layouts en onderhoud gidsen

Onderhoudstips

Controleer regelmatig of er scheuren, stijfheid of gebroken verbindingen zijn
Controleer of de kabels in de keten slijten
Reinig met droge lucht of met een pluisloze doek  vermijd olie of oplosmiddelen tenzij anders aangegeven

Samenvatting

De KKE-M919F-00 tankketen is een betrouwbare en duurzame kabeldragketen die dynamisch kabelbeheer in Yamaha SMT-apparatuur ondersteunt.Het verbetert de betrouwbaarheid van de machine door vitale elektrische en pneumatische lijnen in bewegingskritische zones te beschermen.

Gerelateerde toebehoren KKE-M919F-00 Tankketen

Vermelding:

Gebruik altijd flexibele kabels en slangen in de tankketen om vroegtijdige slijtage te voorkomen.
Voor lange kabelketens of hogesnelheidsbewegingen raadt Yamaha vooraf gebundelde kabelpakketten aan die zijn afgestemd op het machinemodel en de as.
Als de ketting wordt vervangen, moet de eindbeugels en de klemkits tegelijkertijd worden geïnspecteerd en vervangen om een verkeerde uitlijning of glijden te voorkomen.

Verwante onderdelen KKE-M919F-00 Tankketen

Vermelding:

Gebruik alleen hoogflexible kabels en buizen die bestemd zijn voor het gebruik met een trekketen.
Alle hierboven vermelde onderdelen worden meestal samen gebruikt voor X/Y-asbewegingssystemen, hoofdbewegingen of routing van portierkabels in Yamaha SMT-platforms.
Vervang zowel de tankketen als de eindbeugels tijdens een retrofit om een veilige werking te garanderen.

Vragen en antwoorden Gids KKE-M919F-00 Tankketen

Voor Yamaha YS/YSM/YG serie SMT-machines

1Wat is de KKE-M919F-00?

De KKE-M919F-00 is een kabel-dragketen, ook wel een tankketen of energieketen genoemd, die wordt gebruikt om bewegende kabels en pneumatische buizen op Yamaha SMT-apparatuur veilig te leiden en te beschermen.of Z-as.

2Wat doet het?

Het roteert en organiseert meerdere signaal-, stroom- en luchtleidingen tussen stationaire en bewegende onderdelen (zoals poorten of koppen) en voorkomt verwarring, slijtage en breuk tijdens het gebruik van de machine.

3Welke Yamaha's gebruiken het?

De tankketen wordt veel gebruikt in:

Yamaha YS12, YS24
YSM10, YSM20, YSM20R
YG12, YG200
en andere SMT-platformen met lineaire bewegingscomponenten

4Welke kabels en buizen gaan erin?

Signalkabel (bijv. KHJ-M9165-00, KHJ-M9166-00)
Kabels voor servomotoren (bijv. KHY-M9168-00)
Pneumatische buizen voor vacuüm- en uitblaaslucht
Ze moeten allemaal geschikt zijn voor een lange duurzaamheid.

5Welke accessoires zijn er nodig bij deze ketting?

Montagebeugels (bv. KKE-M919F-10)
Kabelklemmen (KHJ-M919F-01)
Gidsrails (KHY-M919F-00, facultatief)
Deze helpen de ketting tijdens een hogesnelheidsreis vast te houden en in lijn te brengen.

6Kan ik het zelf vervangen?

Ja, maar voorzichtig.

Ontkoppelen en etiketteren van alle kabels/buizen
Verwijder de bevestigingsbeugels
Kabels/buizen overbrengen naar een nieuwe keten met een juiste afstand
Herinstalleer met de juiste bracket-uitlijning
Bevestig dat de beweging glad is zonder binding

7Wat zijn de tekenen van een ketenonderbreking?

Gebroken verbindingen of gebarsten segmenten
Stijve beweging of ratelen tijdens beweging
Schade aan kabels in de keten
Frequente onderbrekingen in de lucht of het signaal

8Is er een antistatische (ESD-veilige) versie?

Gebruik KKE-M919F-00-ESD als uw machine of proces elektrostatische ontladingsbescherming vereist.

9Hoe vaak moet het worden gecontroleerd?

Om de 3 ̊6 maanden in omgevingen met een hoog gebruik
Als er stijfheid, vervorming of slijtage van kabels optreedt, moet deze onmiddellijk worden vervangen
Altijd inspecteren tijdens het onderhoud van het hoofd of de poort

10Waar kan ik vervangers krijgen?

Gebruik altijd originele onderdelen om de juiste pasvorm, duurzaamheid en naleving van de kabelrouting te garanderen.
