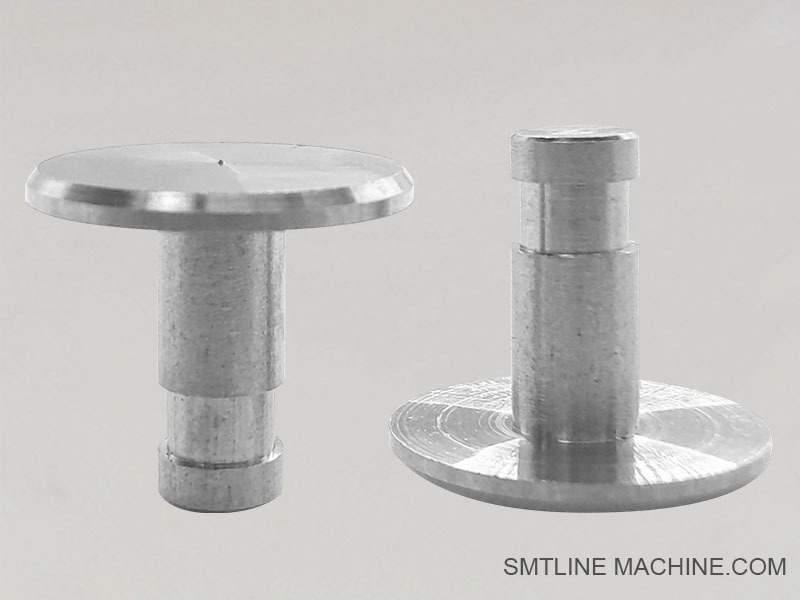

KHJ-MC185-00ZSSS Feeder Handle Pin
KHJ-MC185-00ZSSS
Vergrendeling van de voeder/steunspeld voor Yamaha SMT-bandvoeders
Overzicht
De KHJ-MC185-00ZSSS is een nauwkeurig bewerkte voederhandgreep die is ontworpen voor Yamaha SMT-bandvoerders.gemakkelijk opheffen, en de juiste uitlijning wanneer de voeder wordt geïnstalleerd of verwijderd van de plaatsingsmachine.
Belangrijkste kenmerken
Deelnummer: KHJ-MC185-00ZSSS
Typ van onderdeel: voedingshandgreep-ondersteuning/sloten
Materiaal: roestvrij staal (corrosiebestendig en sterk)
Afwerking: gepolijst of gepassiveerd om slijtage te voorkomen
Functie:
Fungeert als een mechanische as of slot voor het voedingshandvat
Het mogelijk maakt het voedingsapparaat stabiel op te tillen of in de machine te plaatsen
Zorg voor de uitlijning van het handvatmechanisme
Voordelen
Biedt structurele stabiliteit voor het voedingshandvat
Gemaakt van duurzame materialen om een lange levensduur te verzekeren
Vermijdt storingen of mechanische storingen tijdens de uitwisseling van de voeder
Gemakkelijk te installeren, te onderhouden of te vervangen als onderdeel van het onderhoud van de voeder
Toepassingen
Compatibel met Yamaha SS-serie voeders (bv. SS8MM, SS12MM, enz.)
Gebruikt op modellen als YS12, YSM10, YSM20, YG200 en vergelijkbare platforms
Een integraal onderdeel van de voedingshandgreep, met name voor voedingsapparaten met een hoog verbruik
Samenvatting
De KHJ-MC185-00ZSSS Feeder Handle Pin is een klein maar essentieel mechanisch onderdeel dat een betrouwbaar en efficiënt gebruik van Yamaha SMT-bandvoerders mogelijk maakt.Het robuuste ontwerp zorgt voor continuïteit van de werking in snelle SMT-productieomgevingen.
Verwante toebehoren KHJ-MC185-00ZSSS Feeder Handle Pin
Categorie | Deelnummer | Beschrijving |
Voederhandvat | KHJ-MC281-00 | Hoofdgreep die met de KHJ-MC185-00ZSSS-speld op zijn plaats draait of vastloopt |
Handle Spring | KHJ-MC186-00 | Vloerbeladen onderdeel dat met de pin werkt voor de terugkeerkracht van het handvat |
Voedingsbodem / frame | KHJ-MC10A-00 | Structurele voederbasis die de pin- en handvatassemblage ondersteunt |
Vergrendeling van het voedingsapparaat | KHJ-MC284-00 | Beugelmontage voor het bevestigen van het voedingshandvat met behulp van de pin |
Wasmachine / afstandsbediening | Yamaha Standard | Gepositioneerd met de pin om een strakke tolerantie en een soepele beweging te garanderen |
Voederhandgreep Pin Cap | KHJ-MC188-00 | Optioneel dop of stop om de pin te bedekken of vast te houden |
Verzameling achterdek | Voor de toepassing van deze verordening geldt de volgende: | Gelegen in de buurt van het handvat, kan gedeeltelijk omsloten of uitlijnen met de pin |
Vermelding:
De KHJ-MC185-00ZSSS werkt meestal met een voedingshandvat (KHJ-MC281-00) en een veer (KHJ-MC186-00) om een gecontroleerde til- en vergrendelingsbeweging te bieden.
Regelmatige inspectie wordt aanbevolen tijdens de onderhoudscycli van de voeder, met name in SMT-lijnen met een groot volume.
Verwante onderdelennummers KHJ-MC185-00ZSSS
Deelnummer | Beschrijving |
Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde onderdelen als bedoeld in punt 5.1.3 van dit reglement beschouwd. | Voederhandgreep pin ?? zorgt voor pivot / vergrendeling voor de voederhandgreep |
KHJ-MC281-00 | Voedingshandvat het belangrijkste onderdeel dat de pin als draaibank gebruikt |
KHJ-MC186-00 | Handle return spring |
KHJ-MC284-00 | Grijp sluitbeugel |
KHJ-MC188-00 | Pinstopper/dop |
KHJ-MC10A-00 | Voedingsondersteuningsraam |
Voor de toepassing van deze verordening geldt de volgende: | Achterste staartdeksel ?? in de buurt van de handgreep |
KHJ-MC163-00 | Beugel |
Deze onderdelen zijn meestal samengesteld als onderdeel van het SS8MM-voerhandelaarmechanisme, wat zorgt voor veilige montage, soepele werking en duurzaamheid op lange termijn in SMT-toepassingen met hoge snelheid.
Vragen en antwoorden gids KHJ-MC185-00ZSSS
Voederhandgreep pin voor Yamaha SS8MM bandvoerders
1Waar wordt de KHJ-MC185-00ZSSS voor gebruikt?
Het is een precieze metalen pin die wordt gebruikt om de voederhandgreep (KHJ-MC281-00) op Yamaha SS-serie 8mm-voeders te bevestigen en te draaien.Het zorgt voor een soepele beweging van het handvat en zorgt voor een goede uitlijning bij het monteren of verwijderen van de voeder.
2Welke voedingsmodellen gebruiken deze pin?
De pin wordt gebruikt in Yamaha SS8MM bandvoerders, die compatibel zijn met machines zoals YS12, YSM10, YSM20, YG12, YG200 en andere YS/YSM-serie SMT-platforms.
3Welke delen werken direct met deze pin?
Belangrijke bijbehorende onderdelen zijn:
KHJ-MC281-00 ️ Voedingshandvat
KHJ-MC186-00 ️ Grijpveer
KHJ-MC284-00
KHJ-MC10A-00 ?? Voederframe/karosserie waar de pin is ingebracht
4Van welk materiaal is de speld gemaakt?
Het is gemaakt van hoogwaardig roestvrij staal, dat corrosiebestendigheid, duurzaamheid en een consistente mechanische prestatie biedt bij herhaald gebruik.
5Hoe wordt de pin geïnstalleerd?
De pin wordt door de draaipunten van de voedingshandgreep geplaatst en bevestigd met een sluitbeugel of eindstop (bijv. KHJ-MC188-00).
6Kan het na verwijdering hergebruikt worden?
Ja, zolang het niet gebogen, versleten of beschadigd is.
7Wat gebeurt er als de pin kapot gaat of ontbreekt?
Zonder de pin wordt de voedingshandgreep los, onstabiel of niet-functioneel, wat kan leiden tot onjuiste voedingsinvoeging, mogelijke machinefouten of fysieke schade tijdens het gebruik.
8Hoe vaak moet het worden gecontroleerd of vervangen?
Controleer de pen tijdens elke belangrijke reiniging of servicecyclus van de voedingsbak, vooral als de handgreep los of verkeerd is uitgelijnd.
slijtage of groeven
Onbuigzaamheid in de scharnier
Vervorming of roest
9. Wordt deze pin gebruikt op andere voedingsstukken (bijv. 12 mm, 16 mm)?
Deze specifieke pin (KHJ-MC185-00ZSSS) is geoptimaliseerd voor SS8MM-voerers.
10Waar kan ik KHJ-MC185-00ZSSS kopen?
Beschikbaar via:
Geautoriseerde distributeurs van Yamaha SMT-onderdelen
Reparatiecentra voor voedingsapparatuur
Aanbieders van SMT-onderdelen van derden
Fysiek magazijn,
snelle levering
ondersteuning na verkoop
verlening van vervoer van deur tot deur
prijsvoordelen,
het aanbieden van een volledig assortiment van SMT-dippapparatuur en -accessoires
