YAMAHA YRM20 visiebord
,YAMAHA reserveonderdelen visiebord
,KME-M441H-014 visiebord assy
-
Plaats van herkomstJAPAN
-
MerknaamYAMAHA
-
CertificeringCE-KME-M441H-014
-
ModelnummerKME-M441H-014
-
Min. bestelaantal1 set machine- of gemengde bestellingen is ook acceptabel. Transport: per bulk of containers
-
PrijsOnderhandelbaar
-
Verpakking DetailsStandaard exportdozen en stevige hardhoutpakketten zijn beide opties
-
Levertijd1-2 werkdagen
-
BetalingsconditiesL/C, D/A, D/P, T/T, Western Union, MoneyGram

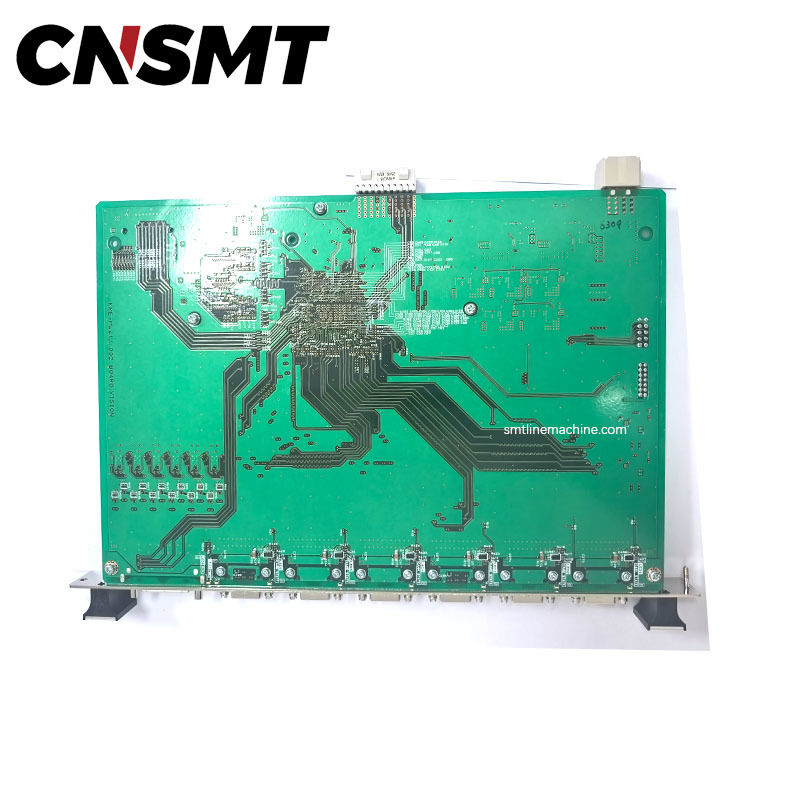

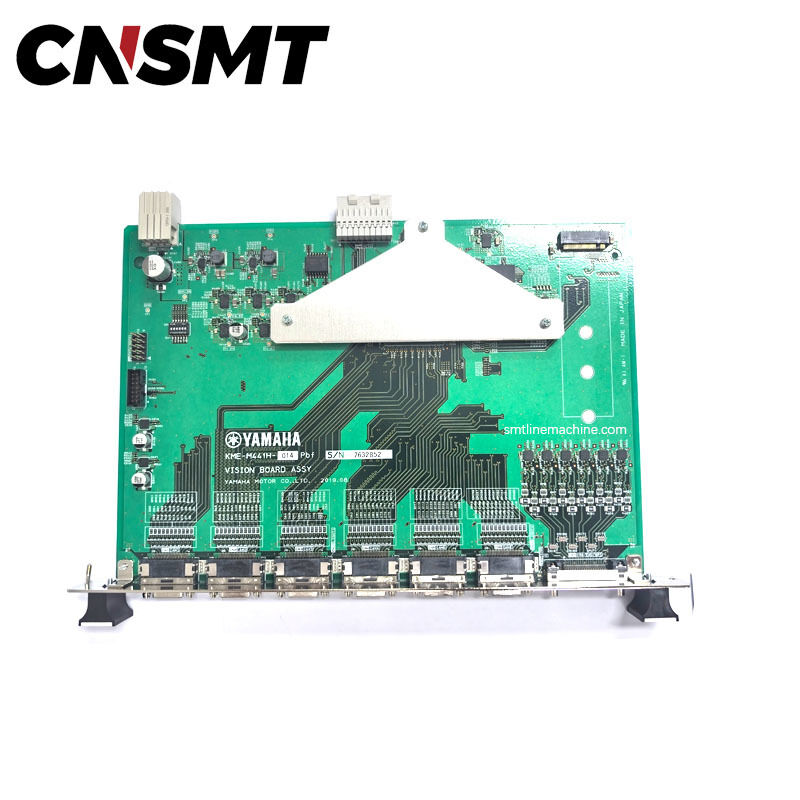

KME-M441H-014 VISION BOARD ASSY VOOR YAMAHA YRM20
KME-M441H-014 VISION BOARD ASSY VOOR YAMAHA YRM20
Productbasisinformatie
Onderdeelnummer:KME-M441H-014
Productnaam:VISION BOARD ASSY (Montage van het Vision Processing-moederbord)
Toepasselijke apparatuur:YAMAHA YRM20 Snelle pick & place-montage met roterende kop
Categorie:Core Vision Processing PCB-reserveonderdelen voor SMT Mounter
Productbeschrijving
Het KME-M441H-014 visionboard dient als centrale beeldverwerkingskern voor Yamaha YRM20-plaatsingsmachines. Dit bord is ontworpen als een CPCI-plug-inmodule voor backplane-installatie en regelt de beeldacquisitie, algoritmeberekening, positiecorrectie en datacommunicatie voor het gehele machine vision-systeem, waardoor het essentieel is voor uiterst nauwkeurige plaatsing van componenten.
Het bord is uitgerust met speciale meerkanaals camerapoorten en verbindt referentiecamera's, camera's voor hoofdcomponentherkenning en zijaanzichtinspectiecamera's om PCB-markeringspunten, componentcontouren en beelden van de stand van de mondstukopname in realtime vast te leggen. Het voert snelle beelddecodering, grijswaardenberekening en verwerking van algoritmen voor contourmatching uit.
Het bord zet herkenningsoffsetgegevens om in positiecompensatiewaarden en verzendt deze naar het servomasterbord om PCB-afwijkingen en componentopnamefouten te corrigeren. Dit garandeert een plaatsingsprecisie tot ±0,025 mm, terwijl offset, tombstones, omgekeerde componenten en defecten bij het afkeuren van componenten worden verminderd.
Beeldanalyse in zijaanzicht detecteert automatisch ontbrekende pickups, gekantelde onderdelen, omgekeerde componenten en gestapelde onderdelen, waardoor componentafkeuring wordt geactiveerd om de productieopbrengst te verbeteren. Het bord communiceert op hoge snelheid met het systeemeenheidbord en het servobord om plaatsingscoördinaten, herkenningsresultaten en foutcodes te synchroniseren, ter ondersteuning van de traceerbaarheid van beelden om verbinding te maken met MES-fabriekssystemen voor kwaliteitsanalyse.
Dit visionboard beschikt ook over zelfdiagnosefunctionaliteit om camerakabels, lichtbronnen en chipstatus te bewaken, waardoor alarmen worden geactiveerd voor communicatieverlies, geen beeld, time-out voor herkenning en poortschade om snelle probleemoplossing te vergemakkelijken.
Gerelateerde onderdelenlijst
| Onderdeelnummer | Beschrijving |
|---|---|
| KMX-M5183-10 | AFDICHTING, KLEM AAN/UIT |
| KMX-M5119-00 | TOUCH LCD-ASSY |
| KMX-M5119-10 | TOUCH LCD-ASSY |
| KMX-M5119-20 | TOUCH LCD-ASSY |
| KMX-M5119-30 | TOUCH LCD-ASSY |
| KMX-M5150-A0 | TOETSENBORD E-ASSY. |
| KLF-M5150-20 | TOETSENBORD/PAD E |
| KMX-M13B1-00 | BRKT., KB |
Producttrefwoorden
KME-M441H-014 VISION BOARD ASSY, Yamaha YRM20 vision-verwerkingsbord, YRM20 vision-hoofdbesturingsbord, vervangend KME-M441H-014 vision-bord voor Yamaha YRM20 pick-and-place-machine, KME-M441H-014 beeldverwerkingsbord, SMT mounter vision-herkenningsbord, CPCI vision-controllerkaart, plaatsing machine cameraverwerking moederbord, Yamaha YRM20 reserveonderdelen, YRM-serie mountercircuit bord, Yamaha roterende kop vision-systeemonderdelen
