Automatische pcb-laadmachine
,smt-lijn pcb-laadmachine
,volledig automatisch pcb-laadsysteem
-
Plaats van herkomstChina
-
MerknaamCNSMT
-
CertificeringCE-flipper machine-elevator
-
ModelnummerHN-L10
-
Min. bestelaantal1 set machine- of gemengde bestellingen is ook acceptabel. Transport: per bulk of containers
-
PrijsOnderhandelbaar
-
Verpakking DetailsStandaard exportdozen en stevige hardhoutpakketten zijn beide opties
-
Levertijd1-2 werkdagen
-
BetalingsconditiesL/C, D/A, D/P, T/T, Western Union, MoneyGram

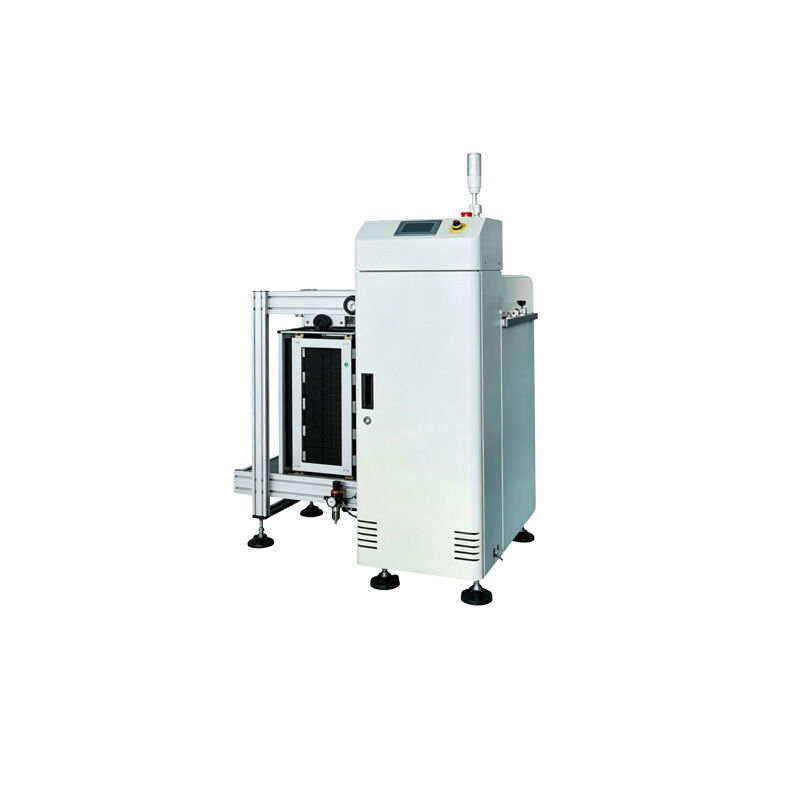

Volledig automatische PCB-belader
Volledig automatische PCB-laders
Geavanceerde automatiseringsapparatuur voor SMT-productielijnen, ontworpen voor efficiënte PCB-behandelings- en voedingswerkzaamheden.
Toepassingsgebied
Ideaal voor productielijnen voor SMT-coatings, verkrijgbaar in zowel grote als kleine frameformaat om aan verschillende productievereisten te voldoen.
Belangrijkste kenmerken
- PLC + touchscreen besturingssysteem met intuïtief menu display
- Foutdetectie met geluids- en lichtalarmsysteem
- Uitgerust met SMEMA-communicatie-signaalpoort voor naadloze integratie
Toepassingsgebieden
De volledig automatische pcb-laadmachine bedient meerdere industrieën, waaronder 3C-consumentenelektronica, automobielelektronica, industriële stroomvoorziening, medische elektronica, beveiliging van slimme huizen,en nieuwe energie fotovoltaïscheHet is geïntegreerd met SMT-oppervlakmontage, DIP-plug-in, AOI-inspectie, PCB-proces en eindproducttestproductielijnen,met een vermogen van meer dan 50 W,.
Technische specificaties
| Parameter | Kleine frame machine | Grote frame machine |
|---|---|---|
| Werkrichting & PCB-randruimte | Links → rechts (standaard), rechts → links (facultatief); PCBA-procesrand ≥ 5 mm | Links → rechts (standaard), rechts → links (facultatief); PCBA-procesrand ≥ 5 mm |
| Vervoerhoogte & Max-componenthoogte | 920±20 mm, minder dan 45 mm (aanpasbaar) | 920±20 mm, minder dan 45 mm (aanpasbaar) |
| Vervoerstelsel | Zwarte vlakke keten van nylon | |
| Motorconfiguratie | 3 motoren met vaste snelheid + 1 remmotor | |
| Materiële raamgrootte | 355 × 320 × 565 mm | 535 × 530 × 565 mm |
| Maximale PCB-grootte | L50×W50 - L330×W250 mm | L50 × W50 - L525 × W460 mm |
| Liftmechanisme | met een gewicht van niet meer dan 10 kg | |
| Algemene afmetingen (zenden/ontvangen) | Verzenden: 1330×780×1200 mm Ontvang: 1750×780×1200 mm |
Verzenden: 1800×1120×1350 mm ontvangt: 2520×1120×1350 mm |
| Energiebehoeften | ≥ 0,4Mpa luchtdruk, 220V 50-60Hz stroomtoevoer | |
| Energieverbruik en gewicht | 0.5 kW, ≈240 kg | 0.5KW, ≈290Kg |
| Controlesysteem | PLC + touchscreen voor displaycontrole, communicatiepoort SMEMA | |
De automatische lading van SMT-circuits is essentiële automatiseringsapparatuur voor SMT-productielijnen.perfect aan te passen aan soldeerpasta-drukmachines en naadloos te verbinden met SMT-productieapparatuur om continue, onbemande PCB-voedingswerkzaamheden.
Met een stabiele werking en een precieze uitlijning vervangt de PCB-voedingsmachine effectief handmatig laden,het elimineren van bedrijfsfouten en elektrostatische schade en tegelijkertijd de efficiëntie van de productielijn aanzienlijk verbeterenHet systeem ondersteunt de massaproductie van standaard circuitboards en kan worden aangepast aan niet-standaard PCB automatische voedingsvereisten.met een hoog aanpassingsvermogen voor verschillende onregelmatige en speciale PCB-platen.
Onze modellen dekken de mainstream geïntegreerde SMT-PCB-laderstijlen, die automatische laad-, ontvang- en continue voedingsfuncties in een compacte structuur combineren.De apparatuur ondersteunt snelle lijnwisseling en debugging, waardoor het geschikt is voor SMT-productielijnen in meerdere industrieën, waaronder 3C-elektronica, automotive-elektronica, industriële controle en medische toepassingen.
Veiligheidsmaatregelen
- Ga tijdens het gebruik niet in het voedingsgebied van het bord
- Maak kennis met de noodstopknop
- Onderhoud vereist uitschakelingen
- Ongeautoriseerde aanpassingen van apparatuur zijn verboden.
- Regelmatige inspectie van accessoires vereist
Naverkoopservice
- Volledige garantie voor de machine
- Gratis debugging en opleiding ter plaatse
- 24/7 technische ondersteuning en vragen en antwoorden
- Snelle hulp bij het oplossen van problemen
- Langdurige levering van originele fabrieksonderdelen
Feedback van klanten
Klanten melden dat CNSMT-automatische SMT-PCB-laders stabiel werken en goed verbonden zijn met soldeerpasta-printers, waardoor de voedingsdoeltreffendheid aanzienlijk wordt verbeterd.Op maat gemaakte, niet-standaard ontwerpen passen perfect bij de productielijnen.Het after-sales team biedt snelle reacties en tijdige inbedrijfstelling ter plaatse.
Vaak gestelde vragen
- Onstabiliteit van karton en zuigplaten:Door lekkage van de zuigbeker, vervorming van het bord of afwijkingen van de hoogteparameterinstelling die resulteren in lege zuigkracht of meervoudige zuigkracht
- Onnauwkeurige uitlijning en afwijking van de voeding:Door losse riemen, abnormale geleidingsrails, vuile sensoren of verkeerd afgestemde voeding met drukkerijen
- Abnormale start/stop werking:Als gevolg van foto-elektrische inductiefout, onvoldoende luchtdruk of onverklaarbare uitschakeling/continue leegbordlevering
- Opheffen stotteren en abnormaal lawaai:Door gebrek aan smering in schroeven, stofophoping op de geleidingsrails of overmatige belasting van de hefmotoren
Certificeringen
CNSMT is gespecialiseerd in de productie van automatische SMT-PCB-laders, met inbegrip van SMT-platenbehandelingsmachines, matchingfeeders voor drukmachines, niet-standaard uitrusting op maat,en geïntegreerde laad-ontladingsmodellenOnze machines worden veel gebruikt in de 3C, automotive electronica en industriële controle industrie, wereldwijd met concurrerende prijzen.We bieden volledige after-sales service en op maat gemaakte oplossingen voor SMT fabrikanten.
