hoge precisie SMT-coatingmachine
,hele plaatcoatingmachine voor SMT
,SMT-lijncoatingmachine met garantie
-
Plaats van herkomstChina
-
MerknaamCNSMT
-
CertificeringCE- Precision Coating
-
ModelnummerHN-Visie1
-
Min. bestelaantal1 set machine- of gemengde bestellingen is ook acceptabel. Transport: per bulk of containers
-
PrijsOnderhandelbaar
-
Verpakking DetailsStandaard exportdozen en stevige hardhoutpakketten zijn beide opties
-
Levertijd1-2 werkdagen
-
BetalingsconditiesL/C, D/A, D/P, T/T, Western Union, MoneyGram
Zeer nauwkeurige coatingmachine voor hele platen
Machines voor het coachen van hele platen met hoge precisie
Toepassingsgebied
geschikt voor toepassingen op het gebied van coatings voor verschillende industrieën, waaronder:
- Besproeiing van het soldeeroppervlak op het gehele onderdeeloppervlak
- Verspreiding op groot gebied van panelen met meerdere panelen
- Bespuiting van het soldeeroppervlak van installatieverlichtingsstroken
- LED-grootbeeldschermen
V1/V1S-toestelkenmerken
- Hoogprecisie-drukregulerend klep voor nauwkeurige aanpassing van de luchtdruk bij atomisering
- Open model materiaal vervoerband met speciale roestvrijstalen ketting en slijtvast banden voor een langere levensduur
- Dubbele transmissiemechanismen voor de aanpassing van de spooramplitude die de lange termijn stabiliteit waarborgen
- Voorruiten bij de in-/uitgang van de spoorlijn met onafhankelijke uitlaatpunten om de werkomgeving te verbeteren
- Foutgeluids- en lichtalarm met gebruiksvriendelijke menubilderingsinterface
Facultatieve taken
Intelligente verfcapaciteitsdetectie, automatische kleppenreiniging, automatische ketenreiniging (alleen beschikbaar voor Vision1S)
Technische specificaties
| Soorten | Project | HN-Vision1 | HN-Vision1S |
|---|---|---|---|
| Parameters van de coating | Verplaatsing van de Y-as en maximale hoogte van het onderdeel | Y=420 mm; 70 mm boven en 70 mm onder het ketenoppervlak | |
| PCB-randruimte en eenvoudige coatingsbreedte | PCBA-procesrand ≥ 5 mm: 2-30 mm (kleine, grote atomisering) | ||
| Y-as aandrijfsmodus | Stepmotor + gordelmodule | Servomotor+gordelmodule | |
| Maximale looptijd op de Y-as | 600 mm/s | ||
| Transportbanden | Werkrichting | Links L - Rechts R (standaard), (rechts R - links L optioneel) | |
| Vervoerhoogte en -snelheid | 920±20 mm; 2-13 m/min | ||
| Metode voor de modulatie van de transmissiemotor en de amplitude | Verstelbare snelheidsmotor, snelheidsdigitale weergave; handmatige aanpassing van de spoorbreedte, amplitude modulatie breedte 50-460 mm | ||
| Systeem voor de configuratie van het sproeiventil | Klepopstelling | Configureer 1 spuitklep | |
| Aanpassing van de luchtdruk bij het opsplitsen | Precieze drukregulerende klep+digitale mechanische meter | ||

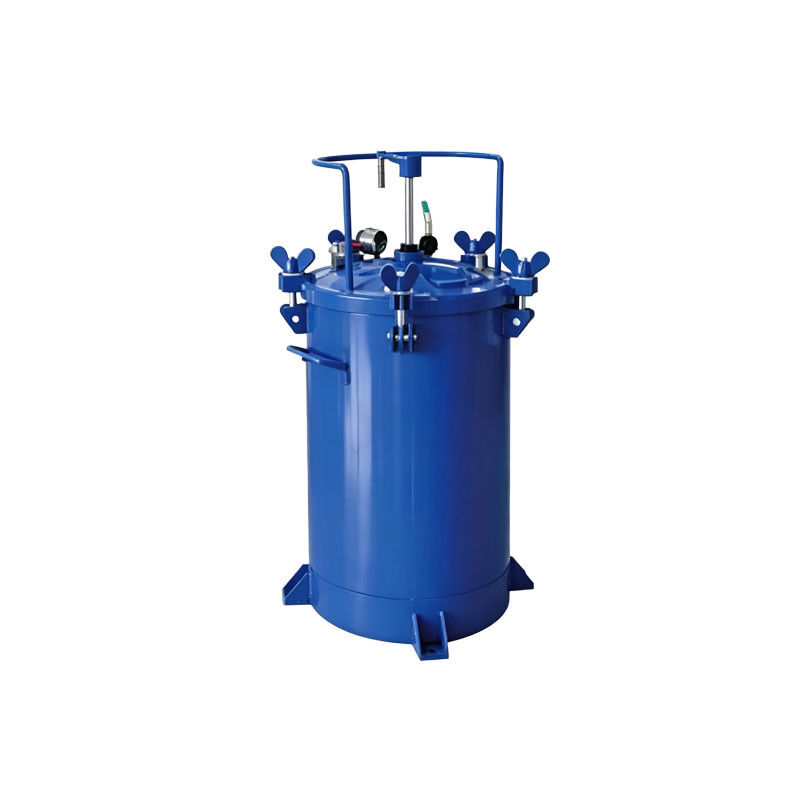

| Voedingssysteem | Uitgerust met een 10L druklijmvoorraden emmer en een 2L roestvrijstalen reinigingsemmer | ||
| Vereisten voor de installatieplaats | Afmetingen | L1060*W930*H1700 ((mm) | L1060*W1000*H1700(mm) |
| Gewicht van de apparatuur | Ongeveer 320 kilo. | Ongeveer 480 kilo. | |
| Luchtdruk van de apparatuur | ≥ 0,4Mpa | ||
| Voorschriften inzake het volume van de uitlaatlucht | 900 m2/h, De diameter van de uitlaat is 100 mm | 900 m2/h, uitlaatdiameter 150 mm * 1 | |
| Vermogen van het apparaat en totaal vermogenverbruik | AC220V 50-60Hz 1,2 kW | ||
| Controlemethode | PLC + touchscreen | ||

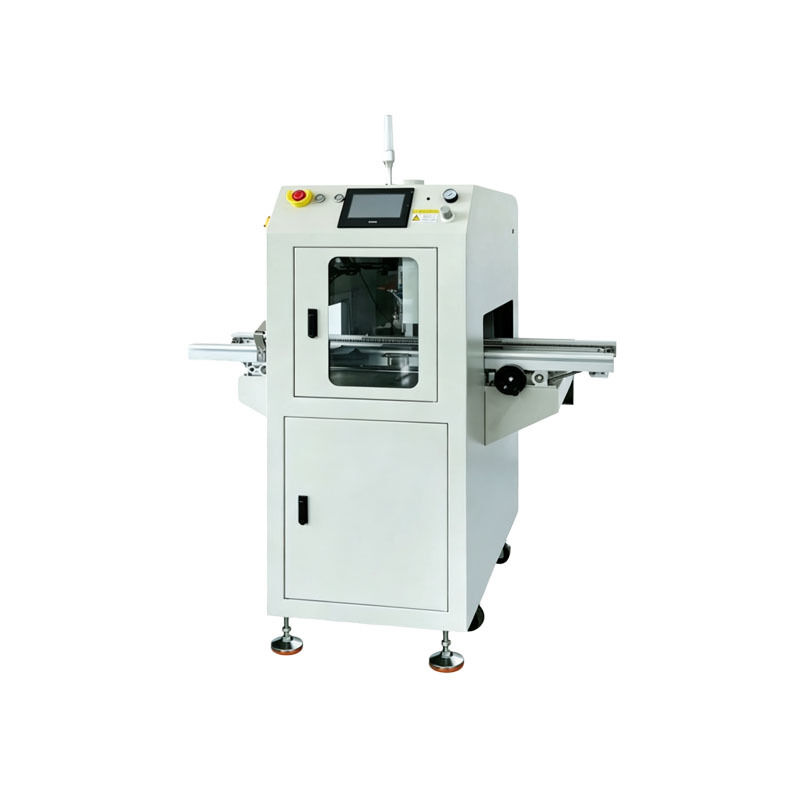

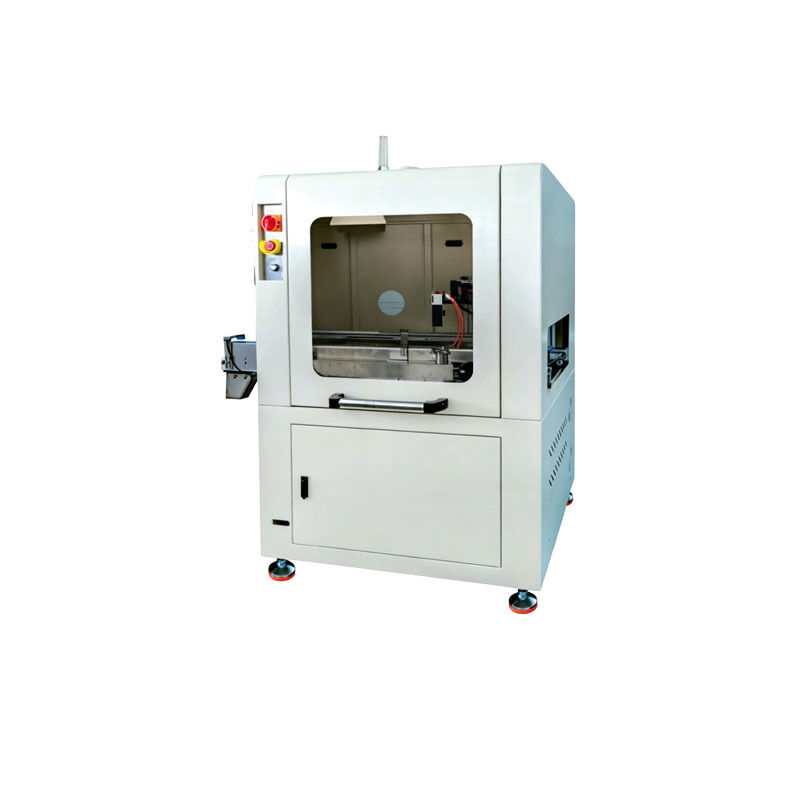

Overzicht van de pcb-bedekkingsmachine voor hele platen
De pcb-bedekkingsmachine is een geautomatiseerde drieproof-verwerkingsapparatuur die speciaal is ontworpen voor een uitgebreide bescherming van circuitborden.Ook bekend als circuit board complete board coating equipment of PCB complete board spraying machine, wordt het op grote schaal gebruikt in batchbeschermingsproductie voor SMT-elektronica, industriële controle, nieuwe energie en huishoudelijke apparaten.
Dit intelligente apparaat vervangt de traditionele handmatige verf- en doopprocessen en zorgt voor een volledige dekking van hele PCB-circuitboards.Het elimineert de beperkingen van lokaal sproeien en zorgt voor een gelijkmatige coating van het kartonoppervlak, onderdelenoppervlakken en speldkloof in alle richtingen.
Technologie voor precisiecoating
Door gebruik te maken van zeer nauwkeurige besturingssystemen kan de hoeveelheid lijm, de snelheid van het sproeien en de effecten van het sproeien nauwkeurig worden afgestemd.Dit zorgt voor een gelijkmatige laagdikte en elimineert tegelijkertijd problemen van gemiste coating, lijmophoping en onevenwichtige dikte.
De daaruit voortvloeiende dichte en stabiele drieproof beschermende film biedt vochtbestandheid, isolatie, corrosiepreventie, zoutmistbestandheid en verouderingsbescherming.aanzienlijk verbeteren van de stabiliteit en levensduur van elektronische producten.
Materiaalcompatibiliteit en automatisering
Met een sterke aanpassingsvermogen is de apparatuur compatibel met verschillende conventionele drie-proof verven, waaronder acryl, polyurethaan en siliconen.Het voldoet aan de sproeibehoeften voor verschillende viscositeitscoatings en de beschermingsvereisten voor zowel gewone als precisiecircuitboards.
Het ondersteunt continue batchoperaties met een hoog automatiseringsniveau en elimineert handmatig herhaald coating, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd en de arbeidskosten en coatingverliezen worden verminderd.
Operationeel voordeel
De pcb-bedekkingsmachine voor hele platen heeft een stabiele werking, eenvoudige bediening, gemakkelijk onderhoud en een sterke universaliteit.Het kan worden geïntegreerd met geautomatiseerde productielijnen of onafhankelijk werken als een enkele machine, waardoor het ideaal is voor zowel kleine verwerkende fabrieken als grote elektronische productiebedrijven die hun beschermingstechnologie voor schakelingen willen upgraden.
Transportkast en lijmvoorzieningsbewakingssysteem

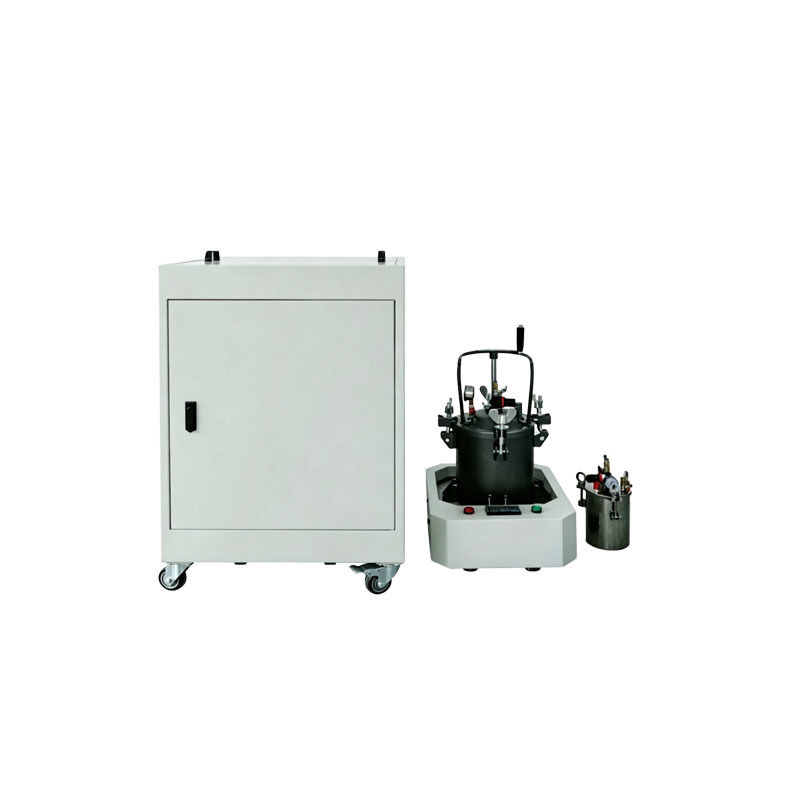

Lijmvoorzieningssysteem
