Automatisch pcb-voedingsplatform
,smt-voedingsmachine
,pcb-voeder met garantie
-
Plaats van herkomstChina
-
MerknaamCNSMT
-
CertificeringCE- Entering the board platform
-
ModelnummerHN-C80
-
Min. bestelaantal1 set machine- of gemengde bestellingen is ook acceptabel. Transport: per bulk of containers
-
PrijsOnderhandelbaar
-
Verpakking DetailsStandaard exportdozen en stevige hardhoutpakketten zijn beide opties
-
Levertijd1-2 werkdagen
-
BetalingsconditiesL/C, D/A, D/P, T/T, Western Union, MoneyGram

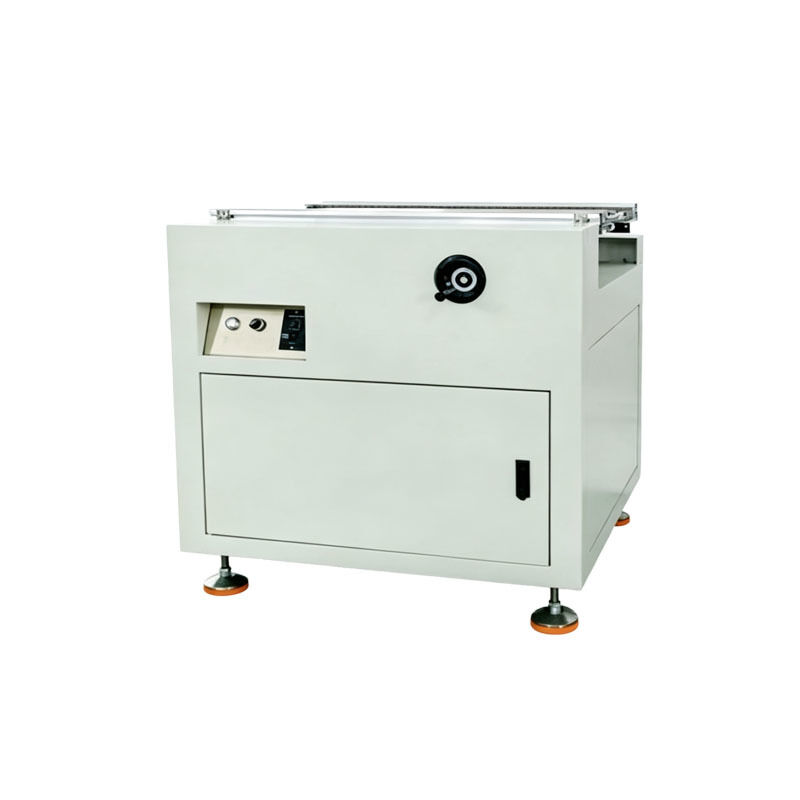

Auto-PCB-conveyor voor coating machine
Geschikt voor productielijnen voor SMT-coating, productielijnen voor hardingsovens en productielijnen voor niet-standaardapparatuur
een speciale controlekaartmodule met één chip; de lengte van de apparatuur kan 0,5 m, 0,8 m bedragen;
De aanpassing van de baanamplitude is gebaseerd op het aandrijvingsmechanisme van de aanpassingsstoel.en de breedte wordt handmatig ingesteld om ervoor te zorgen dat het spoor lang wordt ingesteld zonder het fenomeen van de belmond.
Optioneel
De automatische pcb-conveyor kan worden uitgerust met een optionele bovenste lampenscherm, en de roterende laag keert terug naar het spoor
| Technische parameter | ||
| specificatie | Machines voor het op- en neerzetten van platen van kleine materialen | Machines voor het laden en lossen van grote frames |
| Werkrichting en PCB-randruimte | Links L- Ja.Rechter R (standaard), (rechts R- Ja.Links L optioneel); PCBA-procesrand ≥ 5 mm | |
| transmissie-keten | Het invoeren van een zwarte vlakke nylon-technische keten | |
| motoren voor de transmissie en hefmotoren | 3 sets vaste snelheidsmotoren en 1 set remmotoren | |
| Materiële raamgrootte | 355*320*565 (mm) | 535*530*565 (mm) |
| Toepasselijke maximale afmetingen van PCBA-platen | L50*W50-L330*W250 (mm) | L50*W50-L525*W460 (mm) |
| Liften van materialen | Bolschroef, gegoten aluminium geïntegreerd hefplatform | |
| Slijpplaatcilinder | Cylinder voor drukstaaf voor PCB-platen, cylinder voor het vastklemmen van het frame van huishoudelijk materiaal | |
| Algemene afmetingen | Stuur: L1330*W780*H1200(mm) | Stuur: L1800*W1120*H1350 (mm) |
| Ontvangen: L1750*W780*H1200 (mm) | Ontvangen: L2520*W1120*H1350 (mm) | |
| Luchtdruk van de apparatuur en stroomvoorziening | ≥ 0,4Mpa,交流220V 50-60Hz | |
| Totaal energieverbruik en gewicht van de apparatuur | 0.5 kW, ongeveer 240 kg. | 0.5 kW, ongeveer 290 kg. |
| Besturingsmodus en communicatiepoort | PLC+display controle touchscreen, SMEMA communicatie signaalpoort | |
Het PCBautomatische pcb-conveyoris een kernondersteunende apparatuur aan de voorkant van de SMT-productielijn, ook wel bekend als de SMT-automatische laadmachine, PCB-laadmachine, PCBautomatische pcb-conveyorHet is een essentiële uitrusting voor de productie van elektronische oppervlaktebevestigingen, voornamelijk gebruikt voor de automatisering van de PCB-bordoverdracht, -laden en -voedingsprocessen,de handmatige plaatsing van het bord vervangen, en de automatiseringsefficiëntie en de productiestandaardisatie van de productielijn effectief te verbeteren.
Dit is volledigautomatische pcb-conveyoris een klassieke frame-type laadmachinestructuur, die soepel draait en boards nauwkeurig levert.ontbrekende plankenDe apparatuur is uitgerust met een intelligent besturingssysteem dat gemakkelijk te debuggen is en een sterke compatibiliteit heeft.Het kan naadloos verbinden met verschillende SMT-assemblagelijnen en zich aanpassen aan meerdere specificaties van materiaalframes en PCB-platen.
De apparatuur heeft de voordelen van antistatische, flexibele bordvoeding en anti-schrapen, die nauwkeurige circuitboards effectief kunnen beschermen en de productieopbrengst kunnen garanderen.Ondersteuning van 24 uur aanhoudende stabiele werking, waardoor de arbeidskosten en de operationele fouten aanzienlijk worden verminderd, met een hoge kosteneffectiviteit en een sterke duurzaamheid, wordt het op grote schaal gebruikt in industrieën zoals consumentenelektronica, nieuwe energie,industriële controlecommunicatie, enz. Het is de voorkeur uitrusting voor SMT productielijn automatisering upgrade onderneming.
Veiligheidsrichtlijnen
Voldoen aan de operationele procedures bij het bedienen van de automatische voedingstafel voor PCB's en SMTautomatische pcb-conveyorHet is verboden handen en gereedschappen in de aandrijvingsruimte en de voedingsruimte van het stuur te plaatsen wanneer de apparatuur draait.en het is ten strengste verboden om de machine aan te zetten en te demonteren voor het debuggerenHet PCBautomatische pcb-conveyorDe werkplek dient droog en stofvrij te worden gehouden; overbelasting en niet-standaard werkzaamheden met de plaat van het materiaalraam zijn verboden.Als het alarm van de apparatuur optreedt, moet het onmiddellijk worden gestopt en de stroom moet worden afgesneden om problemen op te lossen.
Na-verkoop garantie
Het volledige assortiment pcb-platenmachines enautomatische pcb-conveyorde machine geniet een volledige garantie. Tijdens de garantieperiode kunnen niet door de mens veroorzaakte storingen kosteloos worden gerepareerd en vervangen.installatie en ingebruikname, en operationele opleiding worden verstrekt, met een snelle reactie na de verkoop en een efficiënte oplossing van apparatuurfouten, waardoor productieverliezen worden verminderd.
Dagelijks onderhoud en reparatie
Regulier het spoor en de sonde schoonmaken, het circuit en de toebehoren controleren en regelmatig smeerolie toevoegen.Na verkooppersoneel kan worden gecontacteerd voor onderhoud en debugging ter plaatse om de lange termijn stabiele werking van de apparatuur te waarborgen.
Automatische pcb transporteur nauwkeurig en soepel, matching coating productielijnen goed met een laag falen percentage.Duurzame apparatuur en goede service krijgen gunstige opmerkingen en herhaalde bestellingen.
CNSMT is gespecialiseerd in O&O van PCB/SMTautomatische pcb-conveyorOnze goed ontworpen apparatuur levert een stabiele, nauwkeurige voeding voor diverse SMT-lijnen,goed verkopen in binnen- en buitenland tegen kosteneffectieve prijzen om klanten te besparen op de aankoopkostenMet volledige after-sales ondersteuning, inclusief inbedrijfstelling, opleiding en onderhoud, verwelkomen wij vragen en samenwerking.
Onze producten worden over de hele wereld verkocht. U kunt gerust zijn op het hele proces van onze producten.
