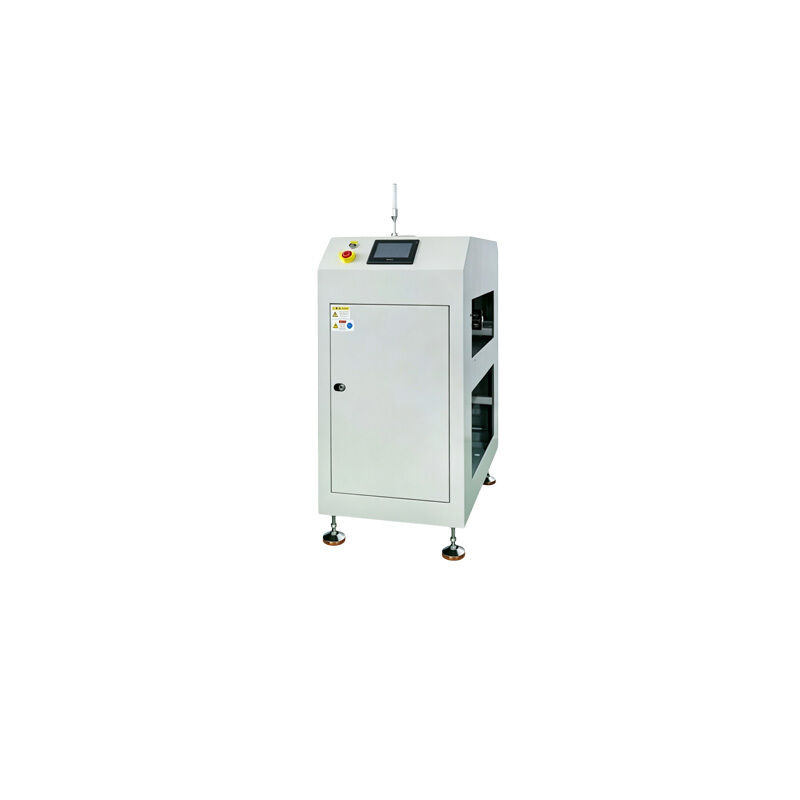

Automatische opheffing van SMT-circuitboards/assemblagelijn PCB-automatische flipper
-
Markeren
SMT PCB automatische flipping machine
,PCB lopende band lift machine
,SMT printplaat flipping apparatuur
-
Plaats van herkomstChina
-
MerknaamCNSMT
-
CertificeringCE-flipper machine-elevator
-
ModelnummerHN-L450-F180
-
Min. bestelaantal1 set machine- of gemengde bestellingen is ook acceptabel. Transport: per bulk of containers
-
PrijsOnderhandelbaar
-
Verpakking DetailsStandaard exportdozen en stevige hardhoutpakketten zijn beide opties
-
Levertijd1-2 werkdagen
-
BetalingsconditiesL/C, D/A, D/P, T/T, Western Union, MoneyGram
Automatische opheffing van SMT-circuitboards/assemblagelijn PCB-automatische flipper
SMT-circuit board Automatische lift/assemblagelijn PCB Automatische flipper
Geavanceerde automatiseringsapparatuur ontworpen voor SMT-productielijnen, die efficiënte oplossingen biedt voor het opheffen en omdraaien van PCB's voor elektronische productieprocessen.
Toepassingsgebied
- Toepasselijk op SMT-coatingsproductielijnen en niet-standaardapparatuurproductielijnen
Belangrijkste kenmerken
- PLC + aanraakschermbesturing met geluids- en lichtwaarschuwing en menu-weergave
- Uitgerust met SMEMA-communicatie-signaalpoort
Toepassingsgebieden
- Productielijn voor SMT-patches voor PCB-voeding, -heffing en -platenomzet vóór en na terugvloeiend solderen
- PCB-na-verwerking: AOI-inspectie, conformatiecoating, inbreng van onderdelen
- Nieuwe energiesector: productie van PCB's voor energieopslag, stroomvoorziening en batterijcircuits
- Automatische assemblagelijn voor industriële besturing en huishoudelijke apparaten
Technische specificaties
| Specificatie | Automatische lift HN-L450 | HN-F180 Automatische flipmachine |
|---|---|---|
| Werkrichting en PCB-randruimte | Links L <--> rechts R; PCBA-procesrand ≥ 5 mm | |
| Transporthoogte en maximale hoogte van de onderdelen | 920 ± 20 mm: 100 mm boven en 90 mm onder het ketenoppervlak | |
| Vervoer snelheid | 2-5 m/min | 8-13 m/min |
| Metode voor de modulatie van de transmissiemotor en de amplitude | Stapmotor, elektrisch verstelbare spoorbreedte, amplitude modulatie breedte 50-460 mm | |
| Strijdtype | Motor+keten aangedreven tillen | Motor + synchrone riem aangedreven omdraaien |
| Vervaardiging | Lifthoogte 450 mm | 180° omdraaien |
| Algemene afmetingen | L640*W1000*H1350 (mm) | L640*W1100*H1350 (mm) |
| Luchtdruk van de apparatuur en stroomvoorziening | ≥ 0,4Mpa, AC220V 50-60Hz | |
| Totaal energieverbruik en gewicht van de apparatuur | 00,8 kW, ongeveer 180 kg. | |
| Besturingsmodus en communicatiepoort | PLC+touchscreen, SMEMA-communicatie-signaalpoort | |
Onze fabriek is gespecialiseerd in het leveren van PCB automatische liften, circuit board lift apparatuur, SMT laden en lossen liften, evenals PCB automatische flip machines,machines voor het omdraaien van scharnierenWij zijn de belangrijkste automatiseringsondersteunende apparatuur die SMT-assemblagelijnen ondersteunt.
De automatische PCB-flippingmachine is speciaal ontworpen voor het productieproces van printplaten, geschikt voor verschillende conventionele en niet-standaard PCB-circuitplaten,veel gebruikt in elektronische SMT, testen, assembleren, coating en andere processen.
De PCB-ophefapparatuur draait soepel en heeft een verstelbare ophefhoogte die het materiaaloverdrachtwerk op de SMT-productielijn efficiënt kan voltooien,effectief verschillende productieprocessen verbindenDe ondersteunende SMT-verwisselingsapparatuur kan snel de verwisselingsconversie van circuitborden voltooien.voldoen aan de productiebehoeften van dubbelzijdige oppervlaktebevestiging en dubbelzijdige inspectie, en het automatiseringsniveau van de productielijn aanzienlijk verbeteren.
De hele apparatuur is eenvoudig te bedienen, zeer compatibel en heeft een laag falen.De apparatuur is kosteneffectiefHet product is van hoge kwaliteit en is populair in binnen- en buitenlandse markten.en technische ondersteuning om ondernemingen te helpen kosten te verlagen en de efficiëntie te verhogen.
Voorzorgsmaatregelen
De apparatuur moet volgens de voorschriften aan de grond zijn gelegd en bij nominale spanning werken.het is verboden om de versnellingsonderdelen aan te rakenNiet-technisch personeel mag de parameters niet zonder toestemming ontmantelen of wijzigen.en inspectie van de lucht en elektrische circuits zijn ook vereist.
Garantie na verkoop
Volledige machine garantie, gratis onderhoud voor niet-menselijke fouten. Fouten kunnen snel worden onderzocht en op afstand geleid, en moeilijke problemen kunnen ter plaatse worden gerepareerd.Levenslange kostenprijs voor originele fabrieksaccessoires, volledige technische ondersteuning van het proces, kalibratie van de apparatuur en naverkoop opvolgende diensten.
Klantfeedback en communicatie na verkoop
De lifter en de PCB-flipper werken soepel en verbeteren de productie-efficiëntie met een laag falen.Betrouwbare kwaliteit en zorgvuldige ondersteuning zorgen voor hoge klanttevredenheid en herhaalde bestellingen.
Vaak gestelde vragen
- Met welke PCB-platen en productielijnen zijn de apparaten compatibel?
Algemene SMT-circuitboards, nieuwe energie-PCB's en industriële besturingscircuitboards kunnen worden aangesloten op standaard SMT-assemblagelijnen, ondersteunen niet-standaard aangepaste armaturen en modellen,en aan te passen aan de productie van boards met meerdere specificaties. - Wat moet ik doen als de apparatuur vastzit en het opheffen/omdraaien niet soepel verloopt?
Eerst moet u de machine stoppen en de stroom afsluiten om te controleren of het bord overbelast is, of er stof is opgehoopt en of de transmissiedeeltjes verstopt zijn en of de parameters niet correct zijn ingesteld.Eenvoudige fouten kunnen op afstand worden geleid voor debugging, en complexe problemen kunnen worden geregeld voor ingenieurs om te komen inspecteren. - Kan het apparaat snelheid en hoogte aanpassen?
Ondersteuning van de snelheidsregeling, hoogte-instelling, getimed start-stop, parameters kunnen met één touchscreen worden ingesteld, eenvoudig te bedienen, aangepast aan het productierytme van verschillende processen. - Hoe kan de garantie en de toebehoren na verkoop worden gewaarborgd?
Volledige machine garantie, gratis onderhoud en vervanging voor niet-menselijke fouten; levenslange kostenprijs levering van originele accessoires, technische ondersteuning op afstand, kalibratie van apparatuur,en regelmatig onderhoudsconsultatiediensten.
Certificering
CNSMT is gespecialiseerd in de productie van SMT-PCB-automatische liften en omzetmachines. Duurzame en stabiele apparatuur past bij SMT, inspectie- en coatingprocessen..We bieden volledige after-sales diensten, inclusief inbedrijfstelling, opleiding en onderhoud, en winnen het vertrouwen van elektronische fabrikanten over de hele wereld.
