PCB-hardingsovens met mesband
,Drieproof verfhersteloven
,SMT-warmhardingsovens
-
Plaats van herkomstChina
-
MerknaamCNSMT
-
CertificeringCE-curing oven
-
ModelnummerHN-Cure200/Cure300/Cure200T/Cure300T/Cure400T
-
Min. bestelaantal1 set machine- of gemengde bestellingen is ook acceptabel. Transport: per bulk of containers
-
PrijsOnderhandelbaar
-
Verpakking DetailsStandaard exportdozen en stevige hardhoutpakketten zijn beide opties
-
Levertijd1-2 werkdagen
-
BetalingsconditiesL/C, D/A, D/P, T/T, Western Union, MoneyGram

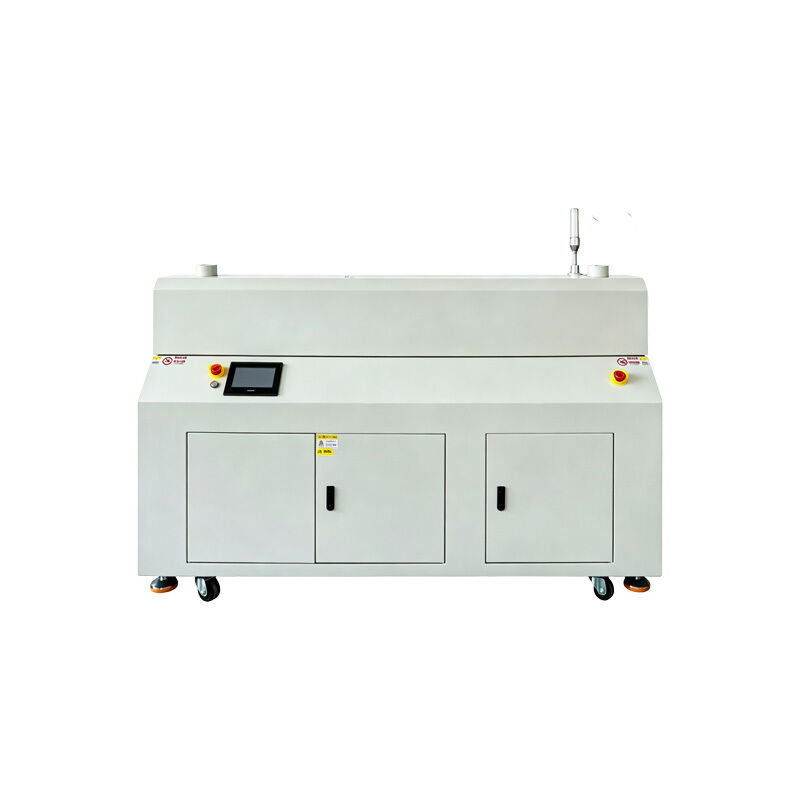

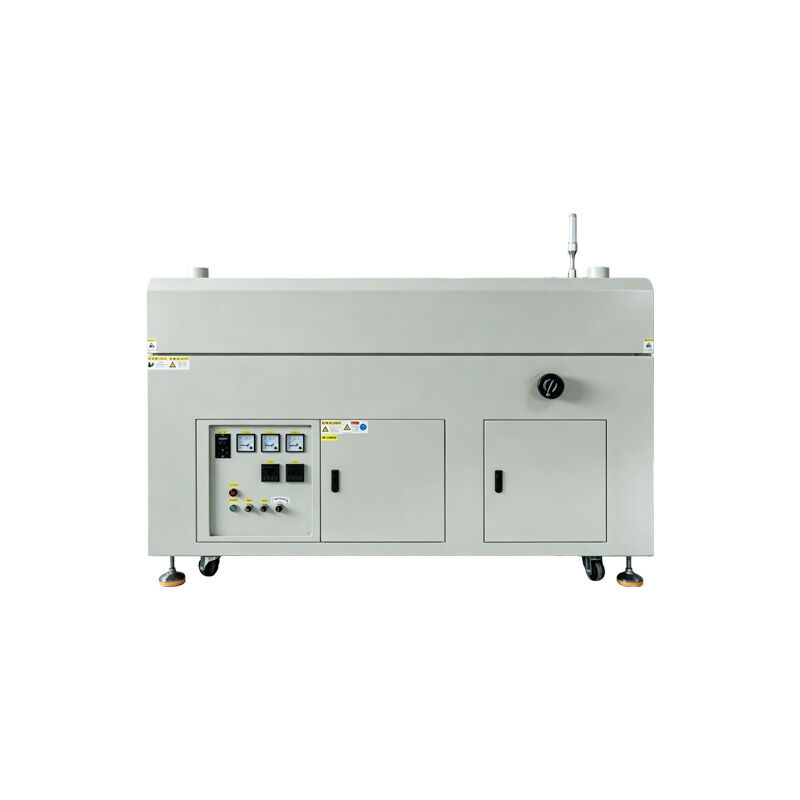

Mesh gordel PCB drie-proof verf warmhardende oven
Mesh Belt PCB Drie Proof Paint Warm Curing Furnace
Professionele thermische hardingsapparatuur ontworpen voor PCB- en PCBA-productielijnen, met een precieze temperatuurregeling en naadloze automatisering.
Toepassingsgebied
- Geschikt voor SMT-coatingsproductielijnen, verkrijgbaar in grote en kleine frameformaat
Hoofdkenmerken
- Dubbele besturingsmodus: knop + handleiding, PLC + touchscreen met foutgeluid en lichtalarm
- Meerfasige onafhankelijke temperatuurregeling met PID-instelling en gespecialiseerde isolatiematerialen
- Temperatuurregeling met een nauwkeurigheid van ±5°C
- Onafhankelijke uitlaat voor directe aansluiting op fabrieksuitlaatsystemen
Toepassingsgebieden
- Op grote schaal toepasbaar voor PCB en PCBA-droging en -harding
- Processen omvatten thermische harding van verf, drogen van de vloeistof, harding van inkt van een printplaat en vochtbestendige bakken van componenten
- Compatibel met verschillende zachte en harde circuitboards, waaronder nieuwe energieopslagboards, voertuig-BMS-boards, industriële besturingsboards en flexibele FPC-circuitboards
- Ontwerp van een assemblagelijn voor gaasloze automatisering en grootschalige continue haring
Technische specificaties
| Type parameter | HN-Cure200/Cure300 | HN-Cure200T/Cure300T/Cure400T |
|---|---|---|
| Werkrichting & PCB-randruimte | Links → rechts (standaard), rechts → links (facultatief); PCBA-procesrand ≥ 5 mm | |
| Vervoerhoogte & Max-componenthoogte | 920 ± 20 mm, 100 mm boven en onder het oppervlak van de ketting | |
| Versnellingssnelheid en maximale belasting | 00,5-3,5 m/min; 8 kg/meter gelijkmatig verdeeld | |
| Vervoerband | Gespesialiseerd aluminium spoor + roestvrij staal keten met slijtvast band | |
| Vervoermotor | Motor met instelbare snelheid met digitaal scherm | Stepmotor met software-interface display |
| Amplitude-modulatie en breedte | Handmatige aanpassing, 50-460 mm | Elektrische aanpassing, 50-460 mm |
| Aantal temperatuurzones | 2M: 2 zones (6 lichten/zone); 3M: 3 zones (6 lichten/zone) | 4M: 4 zones (6 lichten/zone) |
| Verwarmingstemperatuur | Kamertemperatuur - 120°C (instelbaar) | |
| Verwarmingstijd en nauwkeurigheid | Ongeveer 10 minuten, ± 5°C | |
| Afmetingen | 2M: 2000 × 930 × 1250 mm 3M: 3000 × 930 × 1250 mm |
2M: 2000×1080×1250 mm 3M: 3000×1080×1250 mm 4M: 4000×1080×1250 mm |
| Voedingsspanning | AC380V 50-60Hz, driefasig vijfdraadsysteem | |
| Nominaal vermogen | 2M: 6,0 kW/6,5 kW 3M: 9,0 kW/9,5 kW |
4M: 12,5 kW |
| Gewicht van de apparatuur | 2M: ~410 kg; 3M: ~510 kg | 4M: ~580Kg |
| Controlemethode en communicatie | Sleutelbesturing | PLC + touchscreen, SMEMA-communicatie-signaalpoort |
CNSMT is gespecialiseerd in de productie van apparatuur voor thermische harding van pcb's en biedt netgordelvormen voor thermische harding van pcb's, tunnelvormen voor het drogen met hete lucht,met een vermogen van niet meer dan 50 W.
Online continu droogovens zijn naadloos verbonden met SMT-assemblage- en coatingsproductielijnen voor geautomatiseerde continue werking.Boxmodellen zijn geschikt voor kleine batchmonsters en intermitterende productiescenario's.
Veiligheidsmaatregelen
- Niet aan hoge temperatuur onderdelen tijdens het gebruik raken
- Open de doos niet en blokkeer de luchtluchten niet
- Verbod op het bakken van brandbare, explosieven en corrosieve materialen
- Alleen professioneel personeel mag opereren
- Regelmatig afval en stof schoonmaken in de oven
- Onderhoud na afschakeling en afkoeling
Alle apparatuur ondergaat strenge kwaliteitsinspectie met stabiele prestaties.en uitgebreide kwaliteitsborging van de machine met levenslange technische ondersteuning.
Feedback van klanten
De CNSMT mesh belt PCB thermosettingoven beschikt over een precieze temperatuurregeling, een stabiel gesegmenteerd temperatuurbeheer en een uniforme droogharding die geschikt is voor de productie van batch circuit boards.De apparatuur functioneert soepel met een laag falen en een stabiele productiecapaciteit.
Vaak gestelde vragen
Welke behandelingsprocessen zijn geschikt voor de apparatuur?
Compatibel met mainstream-processen, waaronder PCB drie-proof verfverharding, fluxdrogen, circuit board inktverharding en component vochtbestendige bakken voor verschillende zachte en harde circuit boards.
Compatibel met mainstream-processen, waaronder PCB drie-proof verfverharding, fluxdrogen, circuit board inktverharding en component vochtbestendige bakken voor verschillende zachte en harde circuit boards.
Kan het worden aangesloten op geautomatiseerde assemblagelijnen?
De standaard meshbandstructuur is naadloos verbonden met front-end- en back-end-automatiseringsapparatuur en ondersteunt continue batchproductie voor grootschalige operaties.
De standaard meshbandstructuur is naadloos verbonden met front-end- en back-end-automatiseringsapparatuur en ondersteunt continue batchproductie voor grootschalige operaties.
Hoe zit het met temperatuurnauwkeurigheid en stabiliteit?
Het gesegmenteerde temperatuurregelsysteem zorgt voor een uniforme en nauwkeurige temperatuurregeling, waardoor de vervorming van het bord en ongelijke harding voor precisiecircuits effectief worden voorkomen.
Het gesegmenteerde temperatuurregelsysteem zorgt voor een uniforme en nauwkeurige temperatuurregeling, waardoor de vervorming van het bord en ongelijke harding voor precisiecircuits effectief worden voorkomen.
Ondersteunt het niet-standaard afmetingen?
Ondersteunt de aanpassing van de lengte van de oven, de snelheid van de meshband, de voedings-/ontladingshoogte en de temperatuurbeheersparameters om aan verschillende product- en productievereisten te voldoen.
Ondersteunt de aanpassing van de lengte van de oven, de snelheid van de meshband, de voedings-/ontladingshoogte en de temperatuurbeheersparameters om aan verschillende product- en productievereisten te voldoen.
Is het dagelijks onderhoud eenvoudig?
De apparatuur heeft een eenvoudige structuur, een gemakkelijke reiniging van puin, een laag falen, een handige dagelijkse werking en uitgebreide technische begeleiding tijdens het hele naverkoopproces.
De apparatuur heeft een eenvoudige structuur, een gemakkelijke reiniging van puin, een laag falen, een handige dagelijkse werking en uitgebreide technische begeleiding tijdens het hele naverkoopproces.
Certificering
CNSMT is gespecialiseerd in R & D en productie van mesh-belt PCB thermische hardingsovens met gesegmenteerde temperatuurregeling en niet-standaard aanpassing.stabiele werking, en hoge kostenprestaties.
